引言

　　感應通信是將待傳輸?shù)臄?shù)據通過低頻載波調制、信號放大、功率放大后，在發射線圈產生一定的交變電流，利用交變的電流產生交變的磁場，交變的磁場產生的電場，從而在接收線圈中產生感應電動勢，經濾波、解調、解碼等信號處理環節后，就可在接收端準確接收發送的信息。本文研究與設計的低頻感應通信系統是一個無線的數字通信系統，結合DPSK 數字通信原理，提出基于DSP 技術的軟件無線電低頻感應通信系統的設計方法，并利用MATLAB 軟件對該DPSK 通信系統進行仿真設計。

　　1 低頻感應通信的基本原理及工作特性

　　1.1 感應通信的基本原理

　　感應通信是利用發射線圈中的交變電流，產生變化磁場使在接收線圈中感應出電動勢，再經過一系列的信號處理過程得到發射信號，從而實現了通信的目的。當類似巷道的場合中存在著金屬導體(稱為感應線)，附近的發射機發射無線電信號時，發射機天線上可以產生感應電流。該電流在感應線周圍產生信號場強，沿途的無線接收機天線可因感應而接收信號，經放大和處理，獲得發射機發出的信息，完成通信過程，這就是感應通信的基本原理。

　　1.2 感應通信的工作特性

　　嚴格的感應通信理論是建立在麥克斯韋方程組的基礎上。麥克斯韋方程組是在對宏觀電磁現象的實驗規律進行分析總結的基礎上，經過擴充和推廣而得到的。它揭示了電場與磁場之間、以及電磁場與電荷、電流之間的相互關系，是一切宏觀電磁現象所遵循的普遍規律。

　　設電磁波在無源，無界的線性、均勻、各向同性的導電媒質中的傳播常數為：

?

　　α 是說明每單位距離電磁波衰減的常數，稱為衰減常數; β 表示每單位距離電磁波落后的相位，稱為相位常數。

　　其中，ε 為媒質介電常數，σ 為媒質電導率，μ 為媒質磁導率，ω 為工作角頻率。

　　根據電磁場理論可知，良導體中，隨著頻率的增加衰減常數α 增大，電磁波的衰減增大。在感應通信中，工作頻率越低，傳輸損耗越小，耦合損耗越大;工作頻率越高，傳輸損耗越大、耦合損耗越小。實踐證明有利于感應通信的工作頻率為50～500 kHz。

　　2 2DPSK 低頻感應通信系統的組成與實現

　　2.1 DPSK 通信系統組成原理

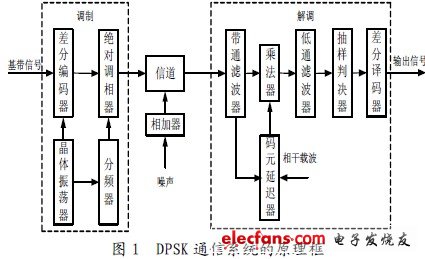

　　在數字通信系統中，數據調制的主要方式有移幅鍵控(ASK)、移頻鍵控(FSK)、移相鍵控(PSK)等三種方式，其中差分編碼移相鍵控(DPSK)因其抗噪性能和頻帶利用率均優于ASK 和FSK，在實際的數據傳輸系統得到了廣泛的應用。DPSK 通信系統的原理框圖如圖1 所示，主要包括調制、信道和解調三個部分。

?
