0 引言

　　BOC調制信號的頻譜分裂在中心頻點的兩側，有利于避開與中心頻點信號頻譜的相互重疊，從而減小信號間的相互干擾，以實現頻段共用。此外，BOC調制信號比BPSK調制信號的相關函數主瓣更窄，它具有更高的碼跟蹤精度和更強的抗多徑干擾能力。由于BOC調制的獨特性使其在新一代全球衛星導航系統中倍受青睞。

　　BOC調制信號經過導航衛星發射信道時，由于各個器件的非理想特性將會使其產生一定程度的失真，致使導航系統的性能會受到一定的影響。目前，國內外對此已有相關的研究。文獻主要分析Galileo的幾個候選BOC 調制信號特性，其中BOC 調制的非線性特性主要是采用固態功率放大器（SSPA）來仿真，分析了輸入功率回退（IBO）為0 dB時，BOC調制方式的相關損耗。文獻主要分析Galileo的幾個候選BOC調制信號的跟蹤精度受到線性和非線性失真的影響，分析了由于濾波器帶寬的限制而帶來的功率損耗和相關損耗。文獻主要分析星上高功放對BOC 及其衍生信號的失真影響，主要分析了帶寬限制和非線性效應帶來的聯合影響。

　　非線性失真對衛星導航系統性能的影響主要在于：引起信號幅度、相位失真，使星座圖發生壓縮偏轉，致使接收方判決檢測受很大影響，引起帶內失真；產生大量的互調失真和諧波失真，信號頻譜擴展產生的鄰道干擾（ACI），產生帶外失真。因此，對衛星導航信道的非線性補償研究顯得尤為重要。但是，目前國內外大部分只是針對非理想衛星信道對BOC信號的影響進行了研究，對于消除這種影響的研究卻甚少。

　　自適應數字預失真技術是補償非線性失真最好的方法之一，它通過在非線性器件前構造非線性失真的逆特性來達到線性化目的。隨著信息速率的增加，信號帶寬不斷增加，導航信道不僅具有非線性特性，其記憶效應也越來越明顯。對于有記憶效應的非線性失真，若仍采用傳統的無記憶預失真技術，非線性補償機制可能失效或是效果不佳。因此，研究記憶非線性失真的線性補償技術具有非常重要的意義。

　　本文即是對BOC 信號進行預失真仿真分析，對導航衛星發射信道進行建模等效，提出將發射信道等效為Wiener-Hammerstein模型，并設計了一種針對此模型的基于直接學習結構的自適應LMS 預失真方案，通過仿真結果可以看出該預失真方案可以很好地消除導航信道對BOC信號的失真影響。

　　1 導航發射信道模型

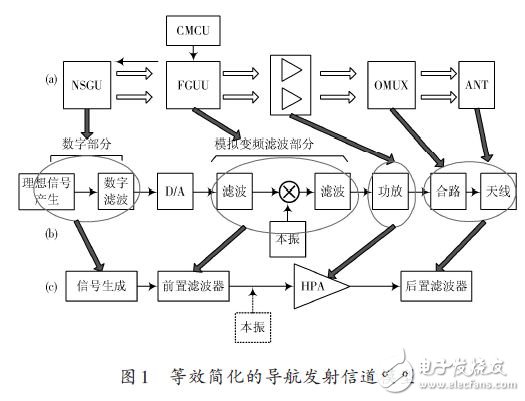

　　根據目前已有的國內外導航衛星發射信道模型，可歸納總結出導航衛星發射信道的等效簡化模型如圖1所示。

　　如圖1所示，前置濾波器和后置濾波器均采用線性FIR 濾波器，高功放采用行波管功率放大器（TWTA）模型。行波管大功率放大器AM/AM變換表現為幅度非線性失真，AM/PM變換表現為相位非線性失真，通?？捎脽o記憶Saleh幅值-相位模型進行模擬，即：

　　當綜合考慮前置濾波器、TWTA、后置濾波器時，記憶效應不能忽略，此時，導航發射信道實際上可以等效為有記憶Wiener-Hammerstein 模型，即線性時不變系統（LTI_1）后串連一個無記憶非線性模型（NL）后再串連一個線性時不變系統（LTI_2），該模型常用于描述衛星通信中的大功率功放。其結構圖如圖2所示。

　　其中每個模塊用數學表達式表示為：

　　綜合每個模塊可得Wiener-Hammerstein 模型的數學表達式為：

　　式中：K 表示功放模型的多項式階數；L 表示功放的記憶深度。

　　2 預失真方案

　　預失真方法通常分為查找表預失真和多項式預失真，因多項式預失真較節省RAM存儲單元，且收斂速度快，本文選用多項式預失真方法?；诙囗?xiàng)式的預失真有直接學習結構和間接學習結構兩種，其中直接學習結構的結構簡單，算法收斂后能達到比較好的預失真效果，預失真器參數不受功放非線性系統輸出端噪聲的影響，可直接更新預失真器的參數。但需首先設定PA模型，根據模型估計出放大器的非線性傳遞函數，再求出逆函數作為預失真器的傳遞函數。由第一部分導航發射信道模型的描述可知，導航發射信道的主體部分可等效為有記憶Wiener-Hammerstein模型，符合直接學習結構中要求模型已知的條件，所以本文采用直接學習結構。

　　圖3即為基于直接學習結構的預失真框圖，在這個結構中，x（n） 為n 時刻的輸入信號，y（n） 為功放的輸出信號，其中整個系統所期望的響應為d（n），圖中的線性放大倍數為G，當e（n） = d（n） - y（n） 在算法收斂于e（n） = 0時，則功放的輸出為輸入信號的線性，并且有y（n） = G*x（n）。

　　針對本文建立的導航發射信道為一有記憶非線性信道，為補償非線性，其逆特性也應具有記憶效應?；谟洃浂囗?xiàng)式的預失真通?？梢院芎玫匮a(bǔ)償有記憶效應的非線性模型，記憶多項式模型如下：

　　式中：K 為記憶多項式階數，補償效果與多項式階數有關，一定程度下，階數越高補償效果越好，但同時會增加算法的復雜度，針對相同的輸入信號，預失真多項式最佳階數的選擇與功放模型有關。Q 為記憶深度，記憶深度越大，預失真效果也越明顯，功放線性度改善越好，但太大也會實現困難，要根據實際需要選取合適的。
