　　0 引言

　　射頻識別(Radio Frequency Identification，RFID)技術，作為一種非接觸式的自動識別技術，可以通過射頻信號自動識別目標對象，獲取相關數據，不需要人工接觸，不需要光學可視，即可完成信息輸入和處理，并且操作簡單快捷。另外，由于RFID系統可以從技術上防止被仿冒、侵入，還具有極高的安全防護能力。但是，RFID技術在實際制造業中的應用仍然面臨著一些問題，如受電磁干擾的影響，標簽之間碰撞幾率較高，多徑干擾較為嚴重，使RFID系統的整體效果具有很大的不確定性。

　　對于任何一個通信系統，信道都是不可少的組成部分。在RFID系統中，所有的信息都在信道中傳輸，信道性能的好壞直接影響著通信質量。因此要想在有限的頻譜資源上盡可能提高通信質量，大容量傳輸有用信息，就必須對RFID系統的信道進行研究。

　　1 RFID系統簡介

　　1.1 RFID系統的組成

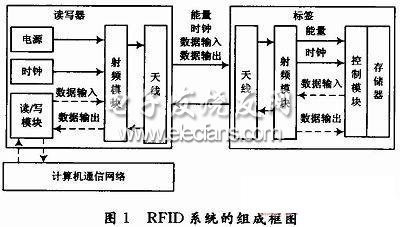

　　一個最簡單的射頻識別系統是由讀寫器、標簽和計算機通信網絡組成的，如圖1所示。

?

　　RFID標簽：存儲著需要被識別物品的相關信息，通常被放置在需要識別的物品上，它所存儲的信息通常可被讀寫器通過非接觸方式讀/寫。

　　RFID讀寫器：讀寫器是可以利用射頻技術讀/寫標簽信息的設備。讀寫器讀出的標簽信息可以通過計算機以及網絡系統進行管理和信息傳輸。

　　計算機通信網絡：在射頻識別系統中，計算機通信網絡通常用于對數據進行管理，完成通信傳輸功能。讀寫器可以通過標準接口與計算機通信網絡相連，以便實現通信和數據傳輸功能。

　　1.2 RFID系統的基本原理

　　RFID系統的工作原理如下：讀寫器通過發射天線發射一定頻率的射頻信號，標簽進入發射天線工作區域時，標簽被激活，將自身的信息代碼通過內置天線發出，讀寫器獲取標簽信息代碼并解碼后，將標簽信息送至計算機進行處理。由圖1可以看出，在射頻識別系統工作過程中，始終以能量作為基礎，通過一定的時序方式來實現數據交換。

　　2 OPNET簡介

　　OPNET(Optimized Network Engineering Tools)使用有限狀態機對協議和其他過程建模，提供核心庫函數，全面支持協議編程。采用基于數據包的通信機制、離散時間驅動機制和面向對象的仿真方法，是系統和網絡算法仿真的理想工具。采用OPNET來仿真RFID系統網絡，可以直觀地模擬標簽與讀寫器的通信過程，準確地建立符合協議標準的模型，同時OPNET提供了豐富的測試和參數統計工具。OPNET采用三層建模

　　機制，最底層為進程(Process)模型，以狀態機來描述協議;其次為節點(Node)模型，由相應的協議模塊組成，反映設備特性;最上層為網絡(Network)模型，分別使用Process編輯器、Node編輯器、Project編輯器進行編輯。OPNET建模機制框架如圖2所示。

?

　　OPNET仿真步驟如圖3所示。

?
