rj45水晶頭制作接線方法

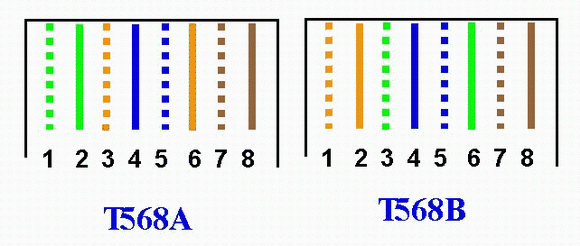

在我們所接觸到的局域網系統中，有許多的網絡線纜是用戶自行制作與連接，但在此過程中，我們發現很多網絡線接法并不規范，同時給日后的網絡維護與檢查帶來麻煩?！?下圖是正確的網絡線RJ45水晶頭接線圖，RJ45的水晶頭接法分T568A與T568B，兩種接線方法基本相同，不同是，T568B的首線對是橙色，T568A的首線對是綠色。



　　如果直接用網線將兩臺PC用對等網連接，應采用的接法為一端為T568A， 另一端為T568B。　 如果通過網絡集線器或網絡交換機組網，網線兩頭接法應同為T568A或T568B，常見的是T568B的接法。
一、接線標準
我們在使用UTP（非屏蔽雙絞線）制作網線主要遵循ANSI/TIA/EIA-568A(簡稱T568A）和ANSI/TIA/EIA-568B(簡稱T568B)標準。
T568B標準一般使用較多，在使用三類雙絞線、五類雙絞線、增強的五類雙絞線的網絡工程中一般遵循T568B的接線標準，在使用五類雙絞線時，其傳輸速率可達到100Mbps。

在使用上，T568A/T568B只能在接線顏色上進行區別。

T568A的排線順序為：綠白、綠、橙白、藍、藍白、橙、棕白、棕。

T568B的排線順序為：橙白、橙、綠白、藍、藍白、綠、棕白、棕。

二、RJ-45各腳功能(10BaseT/100BaseTX)：
1、傳輸數據正極 Tx+
  2、傳輸數據負極 Tx-
  3、接收數據正極 Rx+
  4、未使用
  5、未使用
  6、接受數據負極 Rx-
  7、未使用
  8、未使用

三、制作過程：
1、先抽出一小段線，然后把外皮剝除一段。

2、將雙絞線反向解開。

3、根據標準排線，注意這非常重要。

一般我們使用T568B標準的直連接法。具體排線方法是：先按“橙綠藍棕，白在前”順序理好線，再4-6交叉，交叉后順序即是“橙白、橙、綠白、藍、藍白、綠、棕白、棕”。另一端接線順序一樣。

但特殊情況，如雙機直接互聯和網絡轉接時需要用交叉連接法：一端按T568B順序，即按上面的順序。另一端按T568A順序，具體排線方法：先按“橙綠藍棕，白在前”順序理好，先4-6交叉，再1-3、2-6交叉，交叉結果為“綠白、綠、橙白、藍、藍白、橙、棕白、棕”。

線的排列順序：左手拿線，線頭朝外，順序是從左到右數。右手拿插頭，金屬簧片朝上插入線芯。

4、絞齊線頭。

5、插入插頭，八根線要遵循同一標準。

6、用卡線鉗夾緊。

7、使用測試儀測試。

四：各種情況下的雙絞線排列順序：
1、PC到HUB：

直連法： 按T568B標準，即按“橙白、橙、綠白、藍、藍白、綠、棕白、棕”順序排列。

2、網絡轉接和雙機互聯：

交叉連接法：一端按T568B標準，即按“橙白、橙、綠白、藍、藍白、綠、棕白、棕”順序排列。另一端按T568A標準，“綠白、綠、橙白、藍、藍白、橙、棕白、棕”。

五、注意事項：
做雙絞線一定要按以上順序排列制作，才能保證網絡暢通速度快。 有的人直接一一對應做的雙絞線，雖然能用，卻由于1－3線和2－6線不是一對線到對端，抗干擾能力差，所以網速慢，距離長了就不穩定了。
