工業以太網EtherCAT技術的原理及其實現

工業以太網技術是工業控制行業中的研究熱點。EtherCAT技術以其高速、簡單、易于實現正在獲得越來越多的研發人員的關注。本文詳細介紹了EtherCAT技術的原理和協議形式，并結合TMS320LF2407給出了一種具體的EtherCAT從站實現方式。
【關鍵詞】　工業以太網， EtherCAT， TMS320LF2407.
The principle of Industry Ethernet-EtherCAT
and its implementation
WANG Wei-jian?
（Research Center of Shang Hai Xin Hua Control Technology Group Co.Ltd）
?Industry Ethernet is becoming researching hot. EtherCAT as a kind of industry Ethernet is getting much more attention with its high speed, simplicity and easy availability. This paper introduces the principle of EtherCAT and its protocol, in addition, this paper tells how to implement EtherCAT slave with TMS320LF2407.
Key words? Industry Ethernet， EtherCAT，TMS320LF2407.

一、引言

二、EtherCAT技術原理

圖1 EtherCAT的OSI模型

EtherCAT協議本身決定了它無需接收以太網數據包，將其解碼，之后再將過程數據復制到各個設備。它具有主從數據交換原理，需要主站和從站配合完成工作，因而，EtherCAT非常適合主從控制器之間的通訊。EtherCAT主站傳遞的以太網幀包含了所有的I/O從站數據，報文在I/O從站間傳遞，每個從站用極短的時間獲取數據并將要發出的數據寫入到以太網幀的相應位置，然后將報文傳遞給下一個從站。最后一個從站處理結束后，將報文傳遞回EtherCAT主站。

EtherCAT協議結構如圖2所示。圖2表明，由于發送和接收的以太網幀壓縮了大量的設備數據，EtherCAT充分利用了IO層的帶寬，采用EtherCAT協議進行數據傳輸，可用的數據傳輸速率可達90%以上，100 Mbit/s的全雙工特性完全得以利用。有資料表明其處理1000個數字量I/O只需30微秒，處理200個l6位模擬量信號只需50微秒，即取樣頻率達到20kHz。這種實時以太網協議非常適合要求實現快速控制的應用場合，可以做到真正把以太網應用于傳感器/執行器級。EtherCAT協議本身決定了它幾乎支持任何拓?fù)漕愋停ň€型、樹型、星型等，并且不受限于級聯交換機或集線器的數量。
在故障診斷方面，EtherCAT通過CRC校驗，可以有效地檢測出數據傳送期間的位故障，EtherCAT通過匹配性檢查可以進行斷線檢測和故障定位。另外，EtherCAT系統的協議還可以對各個傳輸段分別進行品質監視，與錯誤計數器關聯的自動評估還可以對關鍵的網絡段進行精確定位。

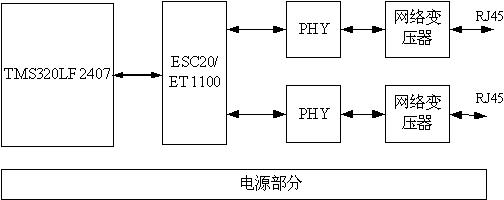

三、EtherCAT的實現
