隨著存儲技術的迅速發展，存儲容量得到了迅速的增長，存儲系統的數據傳輸速度成為了主要的瓶頸。光纖的傳輸具有其速度上的優勢，然而，在光纖傳輸要受到光纖通道接口的限制，因此光纖通道應用于高速數據傳輸?shù)囊粋€(gè)關鍵技術問題是接口的設計問題，本文對有效地解決高數據傳輸在接口處的瓶頸具有現實意義。

　　1 方案設計

　　完整的實現要包含PC機軟件編程、Virtex-5開發板的底層鏈路實現。PC機的軟件編寫主要實現鏈路的創建注銷控制、數據的組幀、數據的傳輸控制、傳輸過程中的顯示;VirteX-5開發板主要實現數據的鏈路貫通、支持上位機所定義的幀結構的傳輸過程。

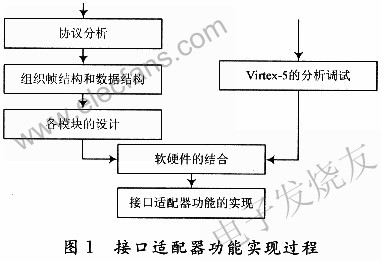

　　如圖1所示，接口適配器功能實現過程主要包含協議的正確理解，按照協議的幀結構和數據結構的組織、具體的實現模塊的設計與編寫、結合VirteX-5底層鏈路的貫通實現光纖通信接口適配器功能。

　　2 設計的具體實現

　　2.1 協議的分析與與裁剪

　　針對不同的應用環境應當對FC協議進行適當?shù)牟眉?，盡可能地有效利用協議標準。FC協議是一個具有五層組成的協議體系。包括：FC-0層、FC-1層、FC-2層、FC-3層、FC-4層。

　　各層的功能分別為：

　　(1)：FC-O：主要規定了物理接口，包含傳輸介質，收發器及接口等。

　　(2)FC-1：8 B/10 B編碼;串化解串;比特與字同步。

　　(3)FC-2規定了光纖通道的傳輸機制：

　　有序集的檢測與識別;FC端口狀態機;幀的發送與接收，幀接收時要進行有效性檢查;流量控制;幀管理;交換與序列管理;數據幀與響應;多播與廣播;分段與重組;差錯檢測與回復。

　　(4)FC-3：基本鏈路服務;擴展鏈路服務;查詢組。

　　(5)FC-4：映射上層協議，本文主要是映射MILstd-1553B協議。

　　2.2 軟件編程中各模塊的代碼的設計

　　軟件實現的設計部分：GUI模塊設計、設備抽象層的設計、任務處理模塊的設計、FC的協議及物理功能模塊的設計。

　　(1)GUI部分主要是顯示作用，可以對接口適配器的相關參數進行設置和界面顯示。GUI模塊設計內容有：整體界面、鏈路參數區、鏈路建立區、信息顯示區。

　　(2)設備抽象層的設計。該部分在于屏蔽下層不同物理設備間的差異;提供較為簡便的方式，使上層模塊同邏輯進行通信。本層需要提供對上層支持的設備操作接口及在內部通過封裝WinDriver驅動提供的功能接口，實現對上層的功能支持。

　　(3)任務處理模塊的設計。主要實現對鏈路和數據各自的不同的任務操作情況。鏈路數據區與文件數據區分別需要保存各自的任務數據及狀態，另外，它是 GUI模塊變更LIST的依據，從而還需要保存下層協議所具備的狀態及數據。

　　(4)FC協議及物理功能模塊的設計。該部分主要描述任務發送協議與鏈路建立協議。

　?、冁溌方⒌淖?cè)過程：數據傳輸前，需要通過注冊建立發送端與接收端的鏈路。首先，發送端把待注冊的地址ID等信息嵌入幀信息中，發送幀信息給接收端;然后，接收端收到幀信息后，解讀出相關的信息，若符合幀的完整性等檢查，則兩端建立鏈路。若不滿足相關檢查則終止該次注冊過程。

　?、阪溌返淖N過程：當需要注銷鏈路時，首先，發送端把待注銷的地址ID等信息嵌入幀信息中，發送幀信息給接收端;然后，接收端收到幀信息后，解讀出相關的信息，若符合幀的完整性等檢查，則兩端注銷鏈路，若不滿足相關檢查則終止該次注銷過程。

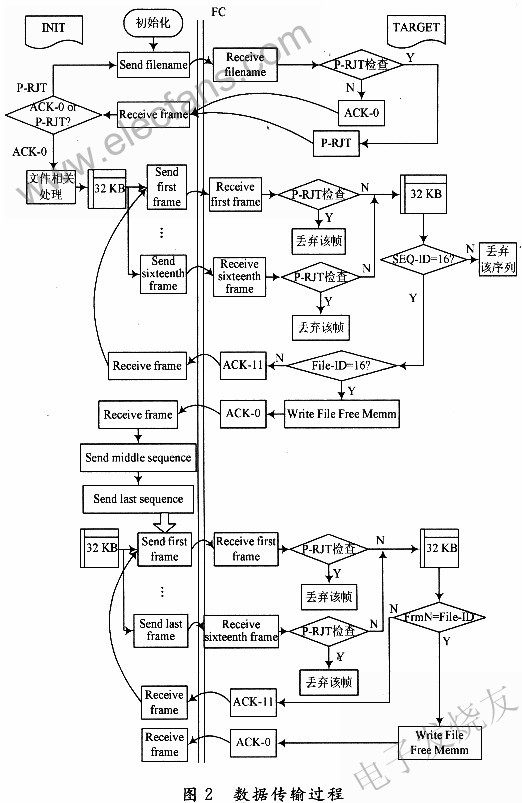

　?、蹟?shù)據傳輸過程：數據傳輸是鏈路建立的根本目的，簡化的數據傳輸過程如圖2所示。

　　2.3 Virtex-5開發板的底層保證

　　(1)系統構造邏輯設計主要完成以下幾點功能：

　　控制PCIE硬核實現與上層軟件交互;對上層傳輸數據加CRC校驗;完成FC鏈路初始化過程;完成FC流控功能;完成FC-2差錯處理;控制ROCKET I/O把上層軟件數據通過ROCKET I/O發送;控制ROCKET、I/O把接收恢復的數據傳輸?shù)缴蠈榆浖?/P>

　　(2)邏輯設計的模塊組成：底層邏輯控制模塊主要完成FC物理層通信，它主要包括發送模塊、接收模塊和PCIE控制模塊三部分，每個模塊又根據功能不同劃分多個子模塊，在PCIE控制模塊中，有一些緩存來存放接收模塊傳送過的數據和相應的數據信息，發送模塊也會從PCIE控制模塊的緩存中讀取數據傳送出去，其原理框圖如圖3所示。

　　數據發送模塊 該模塊通過讀取上位機的狀態信息來發送不同的信息，當ACK使能時，該模塊發ACK，當數據使能時，該模塊就發送固定幀數的數據，發送的數據是從緩存中讀取，CRC由該模塊添加?？臻e時就發送IDLE碼。

　　數據接收模塊 接收模塊包括接收控制模塊、CRC模塊和臨時緩存模塊。主要完成數據和鏈路控制幀以及準備信號的接收，并實現CRC校驗，根據幀頭來判斷不同類型的數據幀或控制幀，并存入緩存中，同時將幀的相關信息也放入相應的緩存中。

　　PCIE接口控制模塊 該模塊主要根據PCIE總線上的地址對應的寄存器的值，譯碼成相應的使能把PCIE總線上數據寫入相應的數據發送buf-f，ACK發送 buff反之根據邏輯輸入的使能，譯碼成對應的PCIE總線上對應地址的對應寄存器的值，并把數據接收的buffACK接收buff數據寫入相應的 PCIE地址上。

　　2.4 最終實現

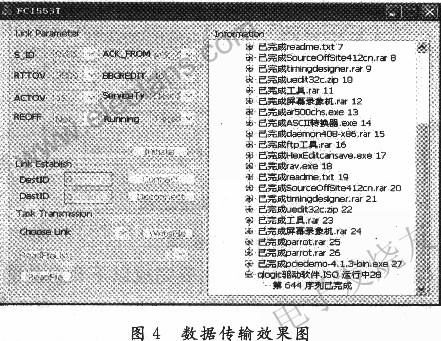

　　通過上位機與FPGA開發板的結合，實現了光纖通道接口適配器的高速性。傳輸效果圖如圖4所示。

　　3 結語

　　通過上位機與FPGA開發板的結合，模擬并實現了光纖通道在高速數據傳輸過程中接口處的設計。盡管該設計是上位機配合FPGA的形式實現，但僅就設計思路而言，對于實際開發光纖通道接口適配器具有一定的借鑒意義。
