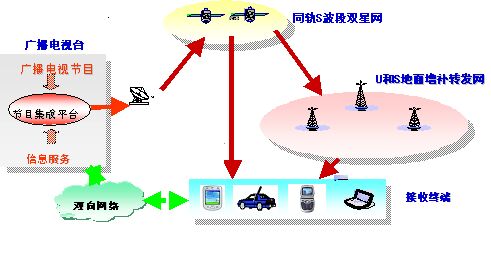

???? CMMB技術標準是由中國廣電總局組織研發，具有自主知識產權的移動多媒體廣播電視標準，該標準適用于各種7寸以下屏幕的移動便攜終端，包括手機、GPS、MP4、數碼相機等。CMMB具有全國同一標準、網絡覆蓋廣、移動性好、節目豐富、終端方案成熟等特點。2008年9月，廣電總局直屬單位無線局成立了中廣衛星移動廣播有限公司，負責全國CMMB的運營推廣工作，并與各地廣電組成三級運營結構。2009年3月16日上海文廣率先進行商業運營。截至四月底CMMB信號已經覆蓋全國137個城市。根據廣電總局公布的計劃2009年7月全國37個城市計劃正式商業運營，2009年底CMMB信號將覆蓋全國337個城市。2009年1月4日《移動多媒體廣播第10部分：安全廣播》正式頒布，廣電總局已經頒布十項移動多媒體行業標準，CMMB標準更加完善。本文將對《移動多媒體廣播第10部分：安全廣播》的原理、作用及在終端的實現方法做簡單介紹。

????? 安全廣播的原理及應用

????? 安全廣播技術通過在移動多媒體廣播信號中插入安全廣播信息，使得移動多媒體終端具備鑒別多媒體廣播業務合法性的能力。即當移動多媒體廣播在傳輸過程被惡意替換、篡改時，終端可以及時停止非法業務展現。

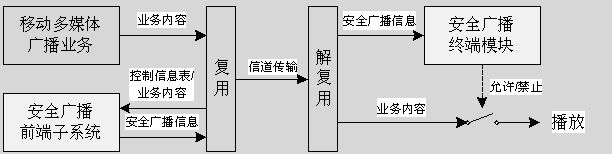

????? 安全廣播系統由前端子系統和終端模塊構成，其中前端子系統實現安全廣播信息的生成和發送，終端模塊實現安全廣播信息的接收和處理。

????? 安全廣播前端子系統獲得復用控制信息表和業務特征信息，并根據這些信息生成安全廣播信息，以數據業務形式復用傳輸。復用子系統使用單獨的復用子幀承載安全廣播信息，為其分配業務標識號，經由廣播信道發送。

????? 安全廣播終端模塊在終端接收移動多媒體廣播業務內容時，根據業務標識號從傳輸幀中解復用獲得安全廣播信息，并對安全廣播信息進行校驗，根據校驗結果確認廣播業務內容的合法性，進而允許或禁止業務展現。

????? 安全廣播的作用

????? 與傳統的電視相比，CMMB除了傳播音視頻節目外，還可以利用自身的帶寬優勢提供各類數據業務，包括交通誘導、股市行情、電子雜志、生活咨詢、推送式下載等等。通過移動通信網絡的回傳，CMMB終端還可以實現互動、在線支付等功能。當然，如此多樣的應用必須要有安全的網絡做為保障。試想一下，如果沒有安全廣播，不法分子為了達到個人目的，就可能利用大功率的移動發射站在CMMB終端集中的區域進行非法廣播，此時受干擾的終端收到的將是非法電臺發出的毒害觀眾思想的電視節目，或者是聯系電話及銀行帳號被篡改過的電視購物頻道，此時受到傷害的不僅是消費者，運營商也會遭受到重大損失。

????? 廣電總局的目標是建立“天地一體、星網結合、統一標準、全國漫游”的移動廣播電視系統，將來會依靠大功率衛星對廣國范圍進行CMMB信號覆蓋，如果非法分子采取某些技術對衛星進行直接控制，非法信號就可以全國范圍覆蓋。當然，這只是一種假設，但是，安全廣播技術可以保證這種假設永遠無法成立。

????? 安全廣播在CMMB終端的實現

????? 清華同方電子設備有限公司根據《安全廣播》標準，推出TF376安全芯片解決方案。通過使用TF376方案，終端廠商可以在最短的時間內實現安全廣播功能，并且可以很方便地實現SMD方式的CA功能。

????? 上圖是TF376在CMMB終端的硬件連接圖，TF376通過UART接口與終端的AP（應用處理器）或者CP（協處理器）連接，Nagra的SMD CA芯片通過7816接口與TF376連接。CMMB終端系統工作時，AP或者CP將接收到的CMMB碼流進行解復用得到復用幀，并將復用幀傳送給TF376軟件模塊，TF376軟件模塊對相應的復用幀進行CA解擾及安全廣播信息處理，播放器可從TF376軟件模塊得到解擾后的清流數據并進行解碼。

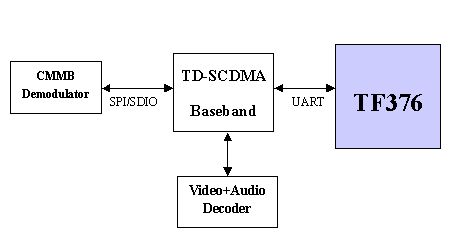

????? 對于采用MBBMS的TD－SCDMA終端，可以采用下圖所示硬件連接方式。

????? 在此系統中，解復用及解擾的工作都在TD Baseband中完成，解擾后的清流被送入TF376軟件模塊進行安全廣播信息處理，處理后的碼流被送入Decoder進行解碼。

????? 上海豐寶電子科技有限公司自2006年起開始關注CMMB產業，并積極與清華同方電子設備有限公司合作，為CMMB終端廠商提供安全廣播＋CA解決方案，現有多家終端廠商的產品已量產上市。此方案適用于各種類型的平臺，可以協助終端廠商在最短時間內完成安全廣播及CA功能。同時，TF376內置銀聯支付模塊，可方便實現CMMB終端的付費問題，方便運營商開展各種增值服務的應用。

????? 上海豐寶電子科技有限公司與清華同方電子設備有限公司及上海敬達數碼共同合作，開發出全球第一套內置SMD CA與安全廣播的USB Dongle方案，此方案已通過Nagra與廣電規劃院認證并已實現量產。
