摘   要：       本文介紹了采用LGS8222構建的DMB-T標清接收機頂盒方案，該方案具有性能優越，結構簡單，成本低廉等特點。

概述

數字電視地面廣播(DTTB)從1998年11月北美和歐洲開播以來，在許多國家已經進入業務運行階段。目前有三種數字電視(DTV)地面?zhèn)鬏攪H標準，即：采用8-VSB調制方式的美國ATSC系統、采用COFDM調制的歐洲DVB-T系統和采用BST-OFDM的日本ISDB-T系統。清華大學數字電視技術研究中心在充分吸取這三種地面?zhèn)鬏敇?biāo)準的優點的基礎上，引入通信領域新技術成果，并針對電視廣播的特定要求，提出了一種全新的具有我國自主知識產權的地面數字多媒體/電視廣播傳輸標準(Terrestrial Digital Multimedia/TV Broadcasting, DMB-T)方案。它采用了時域同步正交頻分復用(TDS-OFDM)調制方式，在系統幀結構、同步、信道估計、保護間隔、符號映射、糾錯編碼和系統實現等諸方面運用了獨特而有效的技術方案，在抗多信道噪聲、多徑、多普勒衰落、時鐘恢復、傳輸效率等方面有較大的改善。清華大學數字電視技術研究中心針對DMB-T方案推出的最新一代接收機專用芯片型號為LGS8222，本文將簡單介紹使用LGS8222構建的滿足DMB-T協議標準清晰度機頂盒的方案。

系統介紹

如圖1所示，DMB-T標清機頂盒的主要組成部分包括：高頻頭、DMB-T信道解調芯片、MPEG-2解碼芯片、電源單元、各種外圍存儲器和放大器。標清機頂盒內建解復用器，MPEG-2解碼器以及PAL/NTSC編碼器、紅外遙控接口以及一個81MHz的CPU。系統使用16MB的SDRAM作為MPEG和CPU共享的存儲器，使用4MB的Flash存儲器作為程序存儲器。機頂盒輸入為符合DMB-T規范的射頻信號，輸出為音頻、視頻信號。為便于車載，機頂盒的電源輸入為直流12V，系統總功耗8W。為便于監視接收性能，機頂盒還提供了誤碼指示信號。

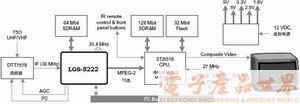

圖1 DMB-T 機頂盒框圖

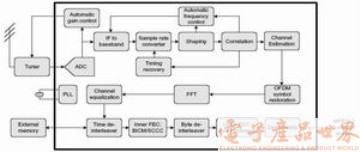

圖2 LGS-8222系統框圖

圖3  DMB-T標清機頂盒

下面簡要介紹框圖中的關鍵部分。

高頻頭

DMB-T使用的高頻頭與DVB-T系統的高頻頭類似，所有支持DVB-T的高頻頭都可以在DMB-T的機頂盒中使用。Thomson、Sharp都有相關功能的高頻頭，在本方案中使用了Thomson公司的DTT7578/7579(立式/臥式)。它是Thomson公司為數字地面電視廣播開發的高頻頭，其工作頻率范圍為V段(177~227MHz)和U段(470~860MHz)，輸出為中頻36MHz。在高頻頭內部有兩級AGC－射頻AGC和中頻AGC，兩級AGC總增益為90dB。DTT7578/7579使用單電源供電，需要的各種電壓均由內部的DC/DC變換器提供。高頻頭的控制通過I2C總線實現。

DMB-T信道解碼芯片

LGS-8222是清華大學數字電視技術研究中心最新推出的符合DMB-T規范的單片信道接收解調芯片，它在各種復雜情況下均具有良好的接收性能，其功能框圖如圖2所示。LGS8222內建高性能A/D轉換器，A/D轉換器對輸入的模擬中頻信號進行數模變換，然后對信號進行同步、均衡、糾錯，最后輸出MPEG-2 碼流。

LGS-8222芯片的主要特性如下：

MPEG-2解碼芯片

STi5518 是ST 公司推出的一種功能強大、價格低廉的新型的MPEG-2解碼器，是該公司機頂盒后端解碼器STi5500(OMEGA)的升級產品。STi5518保留了 STi5500的所有功能，并添加了對杜比數碼和MP3音頻解碼的支持。由于還添加了附加的邏輯電路以方便連接硬盤驅動器，使這種器件成為新興的“融合式”產品的理想元件，這些產品能夠提供諸如現場直播電視的暫停和錄制電視節目回放之類的功能。STi5518在一塊芯片上集成有：一個傳送信號分離器模塊、一個ST2032位CPU、一個音頻/視頻MPEG-2解碼器、顯示和圖形功能、一個數碼視頻編碼器以及系統外圍設備。STi5518能夠與LGS8222實現無縫結合，實現DMB-T接收機頂盒。

結語

采用LGS8222構建的DMB－T標清接收機頂盒具有系統簡單、低功耗(整個機頂盒功耗約8W)、低成本等特點，對于地面數字多媒體廣播業務的開展提供了強有力的保障。圖3為采用LGS8222構建的DMB-T的標清機頂盒的照片。■

參考文獻：

1.  LGS-8222 說明書

2.        STi5518 說明書
