摘要：PL3105芯片是為智能儀表設計的專用SoC芯片，具有8051指令兼容的高速微處理器、直序擴頻的載波通信等強大功能。本文介紹PL3105的主要特點及其載波通信原理，分析針對載波通信應用的軟件設計方法。

引言

隨著嵌入式系統及集成電路技術的飛速發展，針對智能儀表應用而設計的專用芯片獲得了長足發展。智能儀表一般要具備CPU單元、顯示單元、標準工業總線接口、A/D信號轉換、實時鐘、看門狗等功能。傳統的智能儀表設備在選定了CPU后，需要配置復雜的功能芯片及接口芯片，完成顯示驅動、外部程序存儲、數據存儲及其它要求功能。眾多的接口芯片導致儀表的體積大、成本高、功耗增加、可靠性降低；同時調試、維護困難。

為適應智能儀表的應用需要，針對某類產品的專用單芯片上系統SoC(System on Chip)解決方案獲得了巨大的發展機遇。國內外各IC設計公司都針對不同領域、不同應用需求推出了各自的SoC產品。具有8051指令兼容高速微處理器的SoC產品PL3105，采用最新的CMOS數/模混合工藝制造，是針對智能儀表行業應用而推出的低成本、高性能的解決方案。

1 PL3105的主要特點

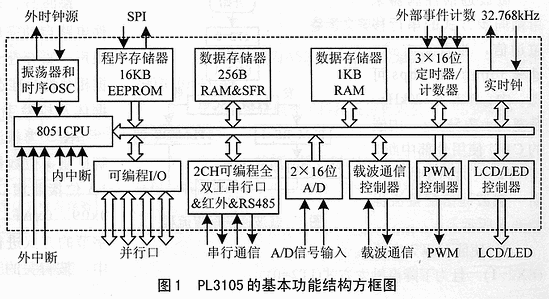

采用8051指令兼容的高速微處理器，軟件易于開發；具有8/16位雙模式ALU、8倍速于標準51，運行速度快，數據處理能力強。圖1為PL3105的基本功能結構方框圖。

針對智能儀表的應用，PL3105內部集成了2通道16位精度的∑—Δ調制A/D，LED（8×8筆劃式）/LCD（24×4筆劃式）顯示驅動模塊，2個UART，內置1KB的RAM和16KB的E2PROM程序存儲器（采用ISP方式編程）；內置低功耗實時鐘。同時集成了完善的電壓監測，上電、掉電復位，看門狗電路，確保了工業環境下運行時系統的可靠性。

內嵌的載波通信控制單元，使產品具備了在低壓電力線上組網、遠程通信的強大功能；最低壓電力線載波通信接口專用芯片PL2101的升級，具有強抗帶內同頻干擾能力，靈敏度高的優點。內嵌的CPU通過配置寄存器來實現對載波通信的控制，比PL2101芯片的接口方便，可靠性更高。

2 載波通信的工作原理

載波通信采用直接序列擴頻的BPSK（Bipolar Phase Shift Keying）調制解調方式：將要發送的信息用偽隨機碼序列擴展到較這的頻帶上，在接收端用同樣的偽隨機碼序列來進行同步接收，恢復信息。接收的過程包括載波信號的捕獲和同步。

捕獲是接收模塊在擴頻序列精確同步前，搜索接收信號，使接收信號的擴頻序列與本地?cái)U(kuò)頻序列在相位上進入可同步保持的范圍之內，即二者的相位在一個擴頻序列碼元之內。采用每次滑動步長為半個位的串行積分搜索方式，理論上最大捕獲時間需要29個數據位（15位PN碼時）。捕獲完成后進入跟蹤階段，動態地高速本地偽碼產生器的時鐘速率，使本地偽碼能夠自動地和接收到信號的偽碼保持精確同步。擴頻序列的跟蹤電路采用全數字基帶延遲鎖定環（delay locked loop）電路。

解擴過程為保證捕獲和同步均能完成，發送模塊在每次傳送有效數據前至少發送40個位全“1”，用作捕獲和同上訓練（15位PN碼）。

由于所選用的擴頻偽碼具有很強的自相關性，所以通過比較本地偽碼和接收序列之間的相關性與設定閾值的高低，來判定是否停止偽碼的滑動、完成捕獲。500bps時，默認的捕獲門限值為30H。載波通信的擴頻、解擴工作完全由SoC內部的硬件電路實現，簡單可靠，解擴閾值可以軟件調節。

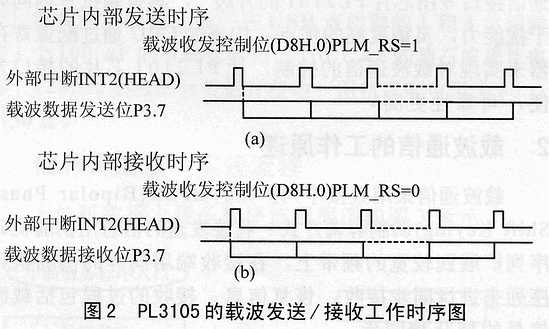

圖2（a）、（b）為PL3105內部的載波通信發送/接收工作時序圖，收發數據位在芯片內部連接到P3.7，芯片未做封裝引出。

載波通信控制器采用幀同步方式的串行移位通信，半雙工方式，速率500bps/250bps可選；中心頻率為120kHz，帶寬為±7.5kHz。內嵌的CPU使用外部中斷2（INT2），同步收發中斷，載波通信配置流程如圖3所示。

①使能INT2中斷（EX2=1），且為下降沿觸發方式（IT2=0）。

②使能載波通信控制位PLM_SSC(EXT_CFG.0=1,INT2作為載波通信同步信號的中斷。

③載波收發控制位PLM_RS(EXT_CTRL.0)=1時，載波控制器處于發送狀態；PLM_RS(EXT_CTRL.0)=0時，載波控制器處于接收狀態。

④載波發送復位寄存器：用于避免載波通信模塊長時間處于發送狀態，使整個通信系統處于失控狀態而設置。它是一個13位計數器，發送狀態時，計數器速減，遞減到0后，載波發送模式被強制返回接收態；接收態時，計數器停止工作。長時間發送數據時，需要向PLM_RST寄存器寫入“A2H”，寫入后計數器自動復位，保持發送。

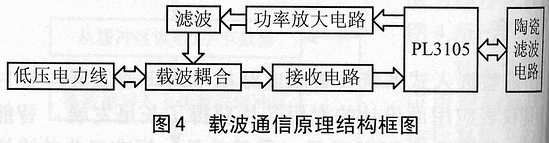

低壓電力線載波通信的原理結構框圖如圖4所示。需要配合外圍的功率放大、接收回路工作，載波通信的距離與外圍電路設計優劣、功率大小等密切相關。

3 接收和發送的軟件設計

載波通信為總線方式通信，所以載波模塊的常態必須設置為接收態、不同的載波模塊必須分配不同的通信地址。模塊接收到校驗正確的命令后，只有地址相同的模塊才允許按規約進行應答。由于載波通信速率相對主頻低很多，為提高CPU效率，接收和發送一般均設計為外部中斷方式處理；每次進入中斷，完成對1位數據的接收或發送處理。

按圖3所示流程對模塊進行配置、選擇速率為500bps后，內部自動選擇為15位PN碼。載波通信控制器即進入接收態，進行載波信號的捕獲和同步。

接收時，捕獲和同步過程由載波通信控制單元的硬件電路自動完成，不需要軟件部分參與。由于電力線的哭聲一直存在，所以有效數據前必須增加同步幀頭，依據相關性標準選擇為0x09、0xAF，后續為通信的有效數據體及校驗字節。

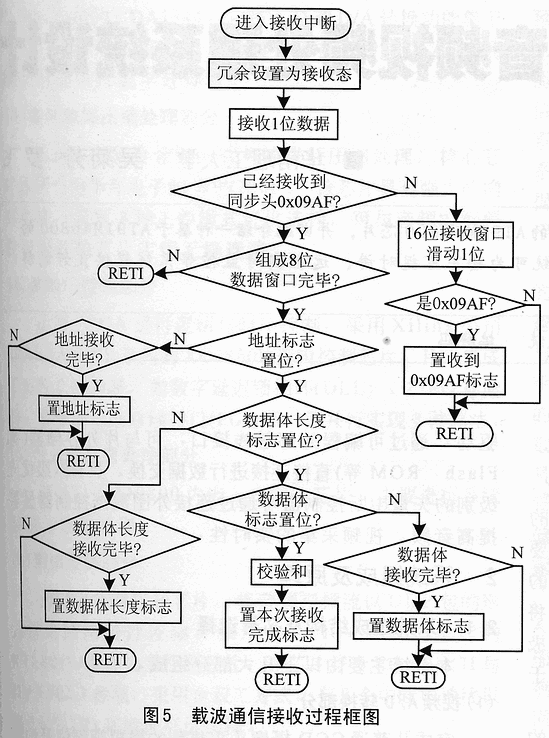

圖5為載波通信接收過程框圖。載波通信控制單元解擴出1位數據后，產生一次中斷。接收時，首先采用16位接收窗口、1位滑動方式來接收通信的同步幀頭0x09、0xAF。幀頭接收成功后，后續數據按每8位一個字節的方式進行截取，得到傳送的有效數據。接收過程中，按有關的通信協議進行地址判別、長度接收、校驗計算。地址相同的模塊對符合通信協議的數據進行應答，轉入發送態。

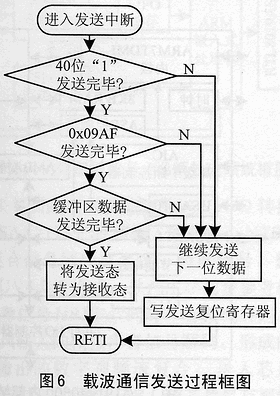

    圖6為載波通信發送過程框圖。用于載波通信的主叫方發出命令或接收方的應答。置為載波發送態時，載波通信控制單元發送完1位的擴頻數據，自動產生一次中斷，允許下一次數據發送。根據捕獲和同步過程需要，首先發送至少40位的全“1”；然后按位發送同步幀頭0x09、0xAF；之后根據用戶的有關通信協議按位發送通信地址、數據長度、數據體、校驗等字節。

數據全部發送完成后，載波模塊即可轉入接收態。但為確保待發送數據的最后一個位發送成功，必須在發送完最后一位數據后等到下一次發送中斷到來后，才可以轉換載波發送態到接收態。

載波發送未，將全部數據發送完成前，CPU必須及時向PLM_RST寄存器寫入“A2H”，使計數器復位，避免自動復位提前進入載波接收態。發送中斷程序如下：

void PLM_int(void)interrupt 7//載波收發中斷

{if(PLM_RS==1)zb_tx();//載波發送中斷服務程序

else zb_rx()；//載波接收程序服務程序，略

}

void zb_tx(void)//載波發送程序

{if(len8==0)s_byte=buf_send[zbs_count];//取待發送字節到位發送緩沖

ACC=s_byte;

P3.7=ACC^7;//位發送，最高位在前

s_byte=s_byte<<1; //左移

len8++; //移位計數計算

if(len8>7) //8位發送完畢

{zbs_count++; //下一字節

len8=0; //移位計數清零

}

PLM_RS=1; //載波發送允許

PLM_RST=0xA2； //載波發送復位寄存器清空

}

結語

由SoC芯片PL3105設計的具有載波通信功能的智能儀表，在智能電表行業中得到了應用和推廣。其簡單的接收、發射處理方式使應用程序設計十分方便。同時靈活的ISP編程方式，使產品升級換代和功能擴展靈活；達到了低成本、高性能的設計指標。
