本文介紹的電視發射機，可將衛星電視接收機、VCD、錄像機等輸出的音頻、視頻信號以開路方式發射出去，用室外天線接收信號。適合單位、學校、廠礦等自辦節目用，當使用折合振子天線發射時，覆蓋距離>800米。

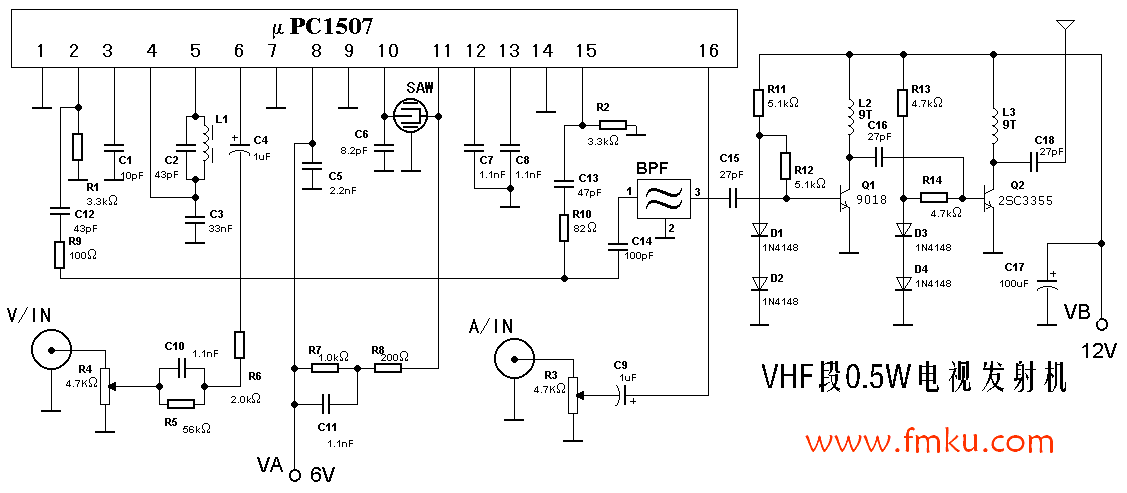

　　  整機電路見圖1所示。IC1是TV射頻調制器專用電路，選用 同頻點的SAW振子，可將音視頻信號調制成TV1～12頻道的RF信號。IC1輸出的RF（射頻）信號經過濾波網絡A1（見圖2）濾除殘邊信號及次波信號之后，由C15耦合到射頻功率放大電路進行放大發射出去。SAW振子是一種性能與晶振相當?shù)穆暠砻娌ㄕ袷幤?，其頻率穩定系數雖然比不上晶體振蕩器，但它具有一個頻點的特性，不會產生次波等優點，如選用5頻道的SAW振子，不用調整μPC1507就會輸出5頻道的射頻信號。本機采用的就是5頻道SAW振子，由于TV5伴音正好落在87～108MHz波段之內，因此，可用調頻收音機作為節目監聽。
　　  電源是發射機的重要部件，如果性能欠佳，將嚴重影響收聽的音質。本發射機用10W左右的12V電源變壓器，經整流、濾波及7806、7818穩壓后，分別向VA、VB端供電。值得注意的是必須采用二極管橋式全波整流，否則收聽質量將可能受到交流聲的干擾。
　　  電感線圈L2～L6用?0.5mm漆包線在?3mm圓珠筆芯上繞制，L2、L6為11T，L3、L4、L5為4T，以上圈數為5頻道時的數據，若換作其它頻道，A1網絡的L、C值必須重新更換；L1用?0?1mm漆包線，在TV中周骨架上繞制27T而成，調節磁芯可微調電感量；L7、L8用?0?9mm漆包線在?5mm圓棒上繞9T而成；所用電感除L1外均為空芯線圈。ANT為半波折合振子天線，用有線電視專用的75Ω電纜連接，天線到發射機之間的電纜長度以不超過15米為宜。調試時，適當調撥電感的圈距使圖像、聲音達到最佳狀態即可。
