分布式無線通信系統(Distributed Wireless Communication System,縮寫為DWCS)采用分布式天線、分布式處理控制、聯合信號處理等技術，提高了系統頻譜效率和功率效率，增強了系統靈活性和擴展性。

　　DWCS中采用了網絡無線電(network radio)的設計思想。網絡無線電是通用處理器單元通過光纖互連，構成高性能的計算集群，完成系統信號處理及控制功能，與軟件無線電類似，其結構靈活，具有很強的系統擴展性，并具有更快的計算速率、可支持更高的網絡吞吐量。

　　軟件無線電系統中的通用處理器通常是DSP/FPGA等專用器件，本文所設計的軟基站系統中則采用了PC機工作站作為信號處理單元。表1詳細比較DSP/FPGA和PC工作站的優缺點。

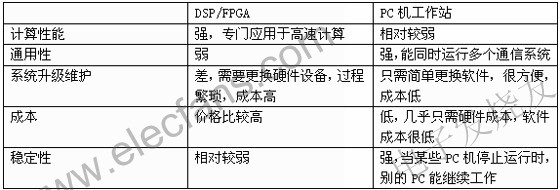

　　表1 DSP與PC工作站性能比較

　　本文結構如下：首先將介紹軟基站的系統結構，以及所需要的軟硬件;其次重點探討軟基站設計及實現中所面臨的難點問題，包括：網絡吞吐量、子模塊運行速率以及系統運行速率;最后給出實際解決方案和系統實測性能分析。

　　1.軟基站系統設計

　　1.1系統框圖

　　系統整體框架如圖1，為單發六收結構。移動臺由視頻終端和發射機構成，基站端由六臺接收機以及PC工作站集群構成。攝像頭實時采集圖像，經發射機處理后，送至無線信道;基站六路接收機收到信號后，把信號傳至工作站處理，最后在終端輸出顯示。實際上，該系統對業務是透明的，不但可以傳輸視頻，也可以傳輸其他業務數據。

　　圖1 系統結構圖

　　1.2計算集群配置

　　計算集群由兩臺PC機工作站組成，配置基本相同：cup AMD sempron2500+(64位);內存512MB，DDR400;網絡接口適配器100Mbps;網絡交換機100Mbps。

　　軟件平臺是Redhat 9.0,內核版本2.4.20-8。為了提高信號處理速度，有些信號處理模塊采用intel的SSE和SSE2指令集優化，須用高版本編譯器，本系統使用的gcc3.3.1。

　　2 關鍵問題分析及性能測試

　　2.1 A/D吞吐量瓶頸

　　射頻信號經過A/D采樣之后的數據量非常龐大，例如采用8bit，50MHz A/D，采樣之后輸出數據率達400Mbps;如果同時處理六路接收信號，則最高速率將達到400Mbps×6=2.4Gbps，現有網絡中很難支持如此高的數據傳輸。

　　本系統設計中在A/D采樣數據發送給PC之前，首先把數據率降下來。因此，為每一路接收天線配備接收機，用于對A/D采樣之后的信號預處理，把射頻信號轉化成基帶信號，以降低數據率。接收機基于FPGA實現，其功能包括：數字下變頻、幀同步、AGC、AFC等。

　　接收機的引入，把接收信號分兩級處理，解決了A/D吞吐量瓶頸。8bit，50MHzA/D采樣數據速率是400Mbps，通過接收機，轉變成基帶信號速率降至3.25MB/s. 六路信號總速率最高到19.50MB/s,能夠在現有的網絡條件中傳輸。

　　圖2是信號處理模塊的邏輯圖，接收機首先對信號預處理，做A/D采樣、下變頻、幀同步;而信號處理的其他模塊在計算集群PC工作站中完成。

　　2.2子模塊吞吐能力優化

　　在上述軟基站結構中，PC工作站承擔的信號處理模塊包括：信道質量估計、單載波頻域均衡、解擾、解交織以及TPC譯碼等。因?yàn)镻C機的計算能力相對較弱，有可能使某子模塊運算速率過低，影響系統性能，所以設計時必須優化各子模塊的計算吞吐速率。

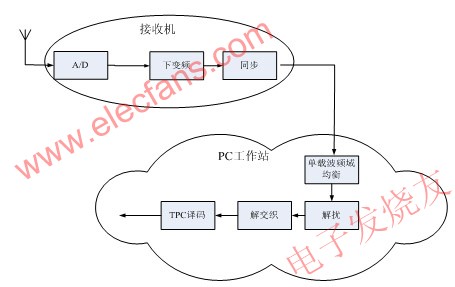

　　圖2 軟基站功能框圖

　　表2是主要模塊在當前系統中能達到的最高速率。為準確測出峰值，測試時只運行單個模塊。從表中可以得出：以太網接收、信道質量估計以及單載波頻域均衡計算速度比較高，能達到12MB/s;TPC譯碼比較慢，只能到3.5MB/s左右?？梢灶A(yù)測，當各模塊連在一起時，TPC譯碼會成為系統的瓶頸。

　　表2 各子模塊最高速率(MB/s)

　　雖然TPC譯碼速率比別的模塊慢，但仍比chip速率1.625MB/s高。每個模塊的速率均比chip速率要高，能滿足設計需要。

　　對于速率過低的模塊，有兩種解決方法：

　　1. 通過改進程序來提高模塊效率，例如，對于數據流處理，用奔騰指令集SSE和SSE2進行優化。

　　2. 通過拆分模塊來降低模塊運行時間。將特別耗時的模塊拆分成多個模塊，然后分配到多臺PC機上運算。合理拆分模塊能夠提升模塊運行速度。

　　2.3系統工作速率

　　系統的工作速率雖然受限于各子模塊的最高速率，但通常比子模塊速率低。這是因?yàn)?，各模塊在運行時會搶占CPU、內存等有限物理資源;同時，各模塊之間數據傳遞以及同步也會降低模塊運行效率。

　　表3是各模塊一起工作時，測得的系統吞吐量。系統主要包括四個模塊：信道質量估計、單載波頻域均衡、TPC譯碼。測試時，將四個模塊按不同組合分別分配到兩臺PC機。其中，PC1、PC2是這兩臺PC機編號。

　　表3 工作站吞吐量測試

　　模塊的最佳分配策略：TPC譯碼單獨在一臺PC機上運行，其余模塊都分配到另一臺PC上。這種分配方法能使系統速率達到3.01MB/s。TPC譯碼在所有模塊中計算量最大，占用硬件資源最多，給它單獨分配一臺PC機能盡可能的滿足計算需要，因而能提高系統運行速度。

　　為了使系統達到最佳速率，調度模塊時，應該為計算比較復雜的模塊提供盡可能多的資源;相鄰模塊應盡量安置在同一PC機內，減少系統在網絡上傳遞數據帶來的開銷。

　　總結與展望 本文詳細討論了DWCS軟基站設計中所面臨的問題，提出了解決方法，并且對設計系統進行測試，分析系統整體性能，最終得出該系統具有比較高的信號處理速率，能達到3.0MB/s，滿足系統設計的需要。

　　本文作者創新點:研究新型無線通信系統DWCS的特性,并首次實現將PC工作站應用在DWCS基站中;研究并探討軟基站設計及實現的關鍵問題.設計并實現了一套完整DWCS通信系統,并對軟基站系統進行實際性能測試，對DWCS系統的發展具有比較重要的意義。
