1.引言

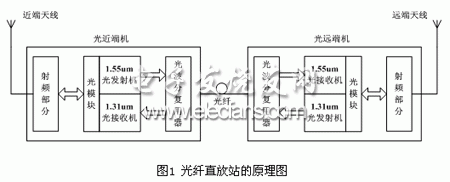

　　光纖直放站主要由光近端機、光纖、光遠端機幾個部分組成。光近端機和光遠端機都包括射頻單元和光單元。信號的傳輸分下行鏈路和上行鏈路。在下行鏈路中，光近端機接收來自基站的無線信號，通過電光轉換，電信號轉變?yōu)楣庑盘?hào)，從光近端機輸入至光纖，經過光纖傳輸?shù)焦膺h(yuǎn)端機，光遠端機把光信號轉為電信號，進入射頻單元進行放大，信號經過放大后送入遠端天線發送出去，覆蓋目標區域。上行鏈路的工作原理與下行鏈路類似，手機發射的信號通過遠端天線至光遠端機，再到近端機，回到基站。光纖直放站近端機的定向天線收到基站的下行信號(以GSM信號為例，頻段為935MHz-960M Hz)送至近端主機，放大后送到光端機內進行電/光轉換，產生波長為1550nm的光信號。因?yàn)楣饫w中傳輸有波長為1310nm的上行光信號，所以下行的1550nm的光信號要通過光波分復用器耦合到光纖中，最后經光纖傳到遠端機;遠端光波分復用器將1550nm和1310nm波長的光信號分開后，讓1550nm波長的光信號輸入光端機進行光/電轉換，還原成下行射頻信號，再經遠端主機內部功放放大，由全向天線發射出去送給移動臺。移動臺的上行信號(頻段為890MHz-915M Hz)逆向送到基站，這樣就完成了基站與移動臺的信號聯系，建立通話。其原理如圖1 所示。

?

　　由于光纖直放站系統使用的特點，其安裝調試工作麻煩，維護工作開銷巨大。為了增加系統的可靠性并降低系統安裝調試的復雜性，越來越多的直放站生產商都要求光模塊具有智能化功能，以實現對直放站的實時監控，從而方便工作人員的調試、維護和管理。本文討論了在傳統光模塊基礎上通過增加嵌入式單元，以實現光模塊的智能化。

　　2.系統硬件設計

　　2.1 監控電路設計

　　監控電路是光模塊實現智能化的核心部分，圖2 是本設計中光模塊的監控系統框圖。該部分完成各監控量的采集、控制等工作。本設計采用C8051F023型單片機實現對光模塊的嵌入式控制，C8051F023內部集成了一個8位8輸入的ADC、一個10位8輸入的ADC和兩個12位DAC，非常方便對參數的采集和對壓控器件的控制[1][2]。

　　在射頻信號的輸入和輸出端，功率檢測電路將耦合進來的射頻能量進行放大，并實現功率/電壓轉換，再對產生的電壓信號進行A/D轉換，在程序中采用查找表的方法，即能得到輸入/輸出的功率值。C8051F023根據檢測到的功率值，調整鏈路中的衰減值。在射頻信號輸入端，單片機通過D/A轉換，控制壓控衰減器;而在輸出端，則通過程控衰減器控制信號增益。偏置電路為激光器(LD)的工作提供合適的驅動電流。單片機通過A/D轉換采集到激光器的偏置電壓，在程序中光功率與電壓同樣采用查找表的方法直接轉換，而偏置電流則通過電壓與電流的線性關系轉換得到。當某些因素導致激光器驅動電流過大或過小時，單片機通過改變D/A輸出電壓，來調整偏置電路的輸出電流，使激光器的發光功率維持在正常水平。另外，由于設計需要監測模塊的實時溫度，需加一個熱敏電阻，根據電壓與溫度值的關系曲線圖，通過熱敏電阻的電壓值變化而采集出溫度值的變化情況。

?

　　2.2 數據傳送電路設計[3][4]

　　本設計采用射頻收發芯片CC1000作為數傳芯片。CC1000是根據Chipcon 公司的SmartRF技術制造出的可編程高頻單片收發芯片，主要用于工作頻帶在315、868 及915MHz 的ISM(工業、科學及醫療)方面和SDR(短距離通訊)方面，可在300-1000MHz 范圍內通過編程工作。其主要工作參數能通過串行總線接口編程改變，這樣使CC1000 使用更方便更靈活。CC1000 芯片含有三條串行數據線接口PDATA、PCLK、PALE 用于配置內部寄存器實現收發等各種功能控制，能夠與多種單片機(MSC51、ARM、AVR、PIC 等)直接兼容連接。

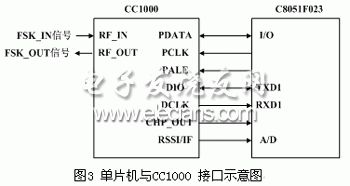

　　CC1000 與C8051F023的連接圖如圖3 所示。單片機使用三個輸出管腳用于連接CC1000的三串行配置口(PDATA、PCLK、PALE)，以配置CC1000的工作模式，其中PDATA 必須是雙向管腳，用于程序數據的輸入輸出。信號接口由DIO和DCLK組成，在本設計中它們分別與單片機的TXD1和RXD1連接，實現數據的半雙工式收發。管腳CHP_OUT用于監視頻率鎖定狀態，當CC1000內部的PLL鎖定時，該引腳輸出高電平。另外單片機可通過A/D轉換檢測RSSI信號的強度。

?

　　近端模塊與遠端模塊之間采用FSK通信，在圖3 中，引腳RF_OUT和RF_IN分別用于發送FSK_OUT信號和接收FSK_IN信號。通信數據FSK_OUT由近端模塊中的CC1000發出，結合圖2 可知，F(xiàn)SK_OUT信號通過耦合器耦合到射頻信號中，經過光/電轉換進入光纖傳輸至遠端模塊;在遠端，光信號被還原為射頻信號，通過低通濾波得到FSK信號，此時稱FSK_IN信號，該信號被遠端模塊的CC1000接收。遠端模塊發送給近端模塊的數據依據同樣的原理傳輸。模塊之間的FSK通信大大提高了對光模塊的監測和控制能力。

　　C8051F023有兩個UART接口，在本設計中UART0與上位機通信，UART1則用于與CC1000的數據傳輸。
