在那火紅的六七十年代，68-1型來復再生式單管晶體管收音機風魔一時，同時推出的還有倍壓檢波單管晶體管來復再生式收音機。來復再生式收音機有很多機型，比如二管機，四管機，用喇叭放音。還有的單管機更加簡單，信號調諧檢波后直接送給三極管放大，沒有高頻與來復再生。

　　在那個物質匱乏的火紅年代，擁有一臺單管耳塞收音機，是很多青少年夢寐以求的宿愿！

　　在很老的無線電書籍里，有很多書籍介紹過68—1來復再生式單管晶體管收音機。

　　1972年，我與朋友借過一臺單管收音機，聽了很長時間，晚上耳機里基本上是樣板戲和革命歌曲，慢慢我喜歡上了樣板戲，但記不清那臺收音機是68-1還是倍壓檢波，反正是來復再生式單管機。這是我人生第一次接觸收音機，也是我喜歡上收音機的開始。

　　我在1975年，做過一個很漂亮的倍壓檢波單管晶體管來復再生式收音機，機殼用的是1毫米厚黃色膠木板，由于黃金比例恰當，結構合理，制作精良，很是小巧可愛，效果也非常好。再后來，搞到一個全新四管機機殼，又裝置了一臺倍壓檢波晶體管來復再生式四管收音機，效果非常好，音量很大！線路板用油漆手工繪畫，三氯化鐵跟印刷廠師傅要的，雖然畫的不很正規，由于心細認真，也還可以吧，總比打鉚釘強。

　　1976年我上山下鄉，幾十年來，多次工作變動，幾次搬家，我裝置的這些收音機都不知去向找不到了，有一個2P3收音機，最后一次見面也是1995年，也不知道去向。好在我的老家沒有變動，我收藏的很多老元件都得以完整保留到現在，特別是單管收音機度盤，很是漂亮。

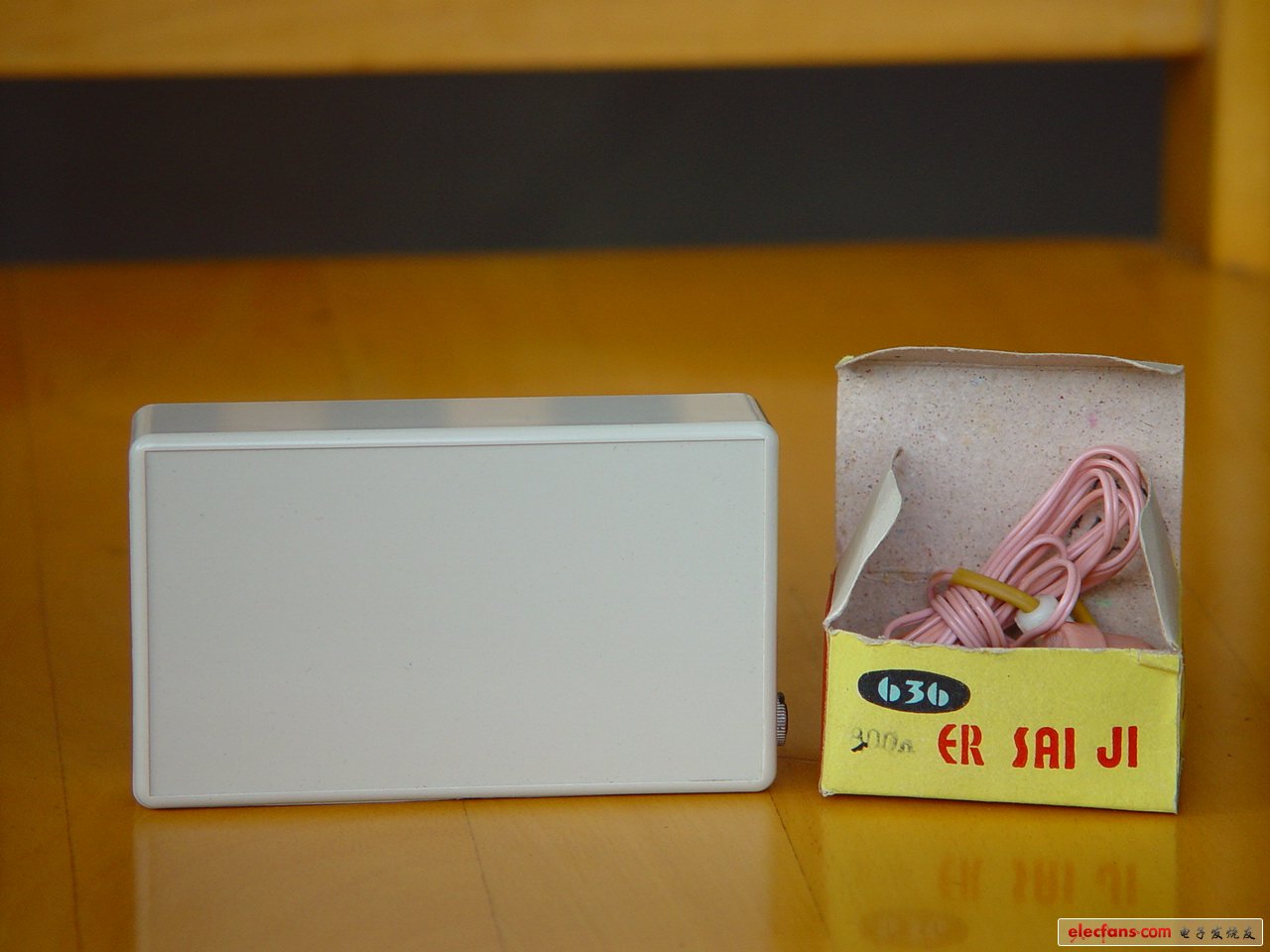

　　最近一個偶然的機會，朋友送我一個小塑料盒，體積比一包香煙稍大，做工很好，典型黃金比例。這個小塑料盒非常適合制作單管收音機，比肥皂盒強多了，再說，很多年沒有聽到過來復再生式收音機，也想懷懷舊！

　　于是，我迅速規劃出元件所占位置，勾畫出一幅單管機雛形，為了還原火紅的年代，元件全部選擇全新老元件。其后，我發現機殼空間仍然很大，這才促使我在68-1型來復再生式單管晶體管收音機基礎上，再增加一級低放，成為二管收音機。由于增加了一級低放，音量自然要比單管機大很多，靈敏度也提高不少，這比純粹單管機好很多倍。

　　這是增加一級低放后的68-1來復再生式二管晶體管收音機原理圖。為了還原歷史，原來的68-1我沒有作任何改動，只是增加了一級低放，低放同樣沒有作任何改動，比如增加穩壓電路，增加負反饋電路，總之，目的就是保持原汁原味

　　。

　　制作68-1，關鍵在于制作一個非常好的高頻變壓器。拆下一個全新電子管收音機中周，取出其中的骨架和磁芯，再拆除一個全新晶體管中周，取下底座，骨架剛好插進底座，天生就是一對，根部清理干凈后，涂上環氧樹脂粘牢即可。繞制線圈時，選用直徑0.08漆包線，先繞初級（1~2端200匝），后繞次級（3~4端300匝）。

　　磁棒支架也是非常影響收音機美觀的附件之一，不可小視。我選用日本數據流磁盤上的窗口做支架。這窗口非常適合做磁棒支架，不多不少，磁棒剛好緊密放入其中，由于支架呈倒V形，只需要裹上3-4層牛皮紙，就可以牢固把磁棒卡入支架中，比傳統支架還要穩妥，是天生的一對，而且這種日本塑料質地非常好，看起來像塑料，卻像鋼鐵一樣硬，施加超壓，可以像鐵一般彎曲，不會斷裂，所以，加工起來很方便，用鋼銼輕輕松松就可以打磨出各種形狀，就像加工銅鋁一樣。

　　順便說一下，數據流磁帶可以直接替代老式開盤錄音機磁帶，規格相同，雖然帶基相比專用開盤機磁帶薄，并不影響操作，而且不會掉下磁粉，不用調整偏磁，頻響比老開盤帶寬的多，電平也高很多，效果非常好，本人一直當做磁帶使用。

　　加工完成的高頻變壓器骨架和磁棒支架，磁棒支架比傳統支架漂亮很多。

　　將印刷板1:1拓印在白紙上，把主要部件位置畫出來，余下的位置就可以安排其它元件了。

　　布置元件位置，對自己是一個綜合考驗，既要注意元件之間的互感，還要考慮布局的美觀合理，走線最短。最后，把每一個元件的位置用“點”標注出來。

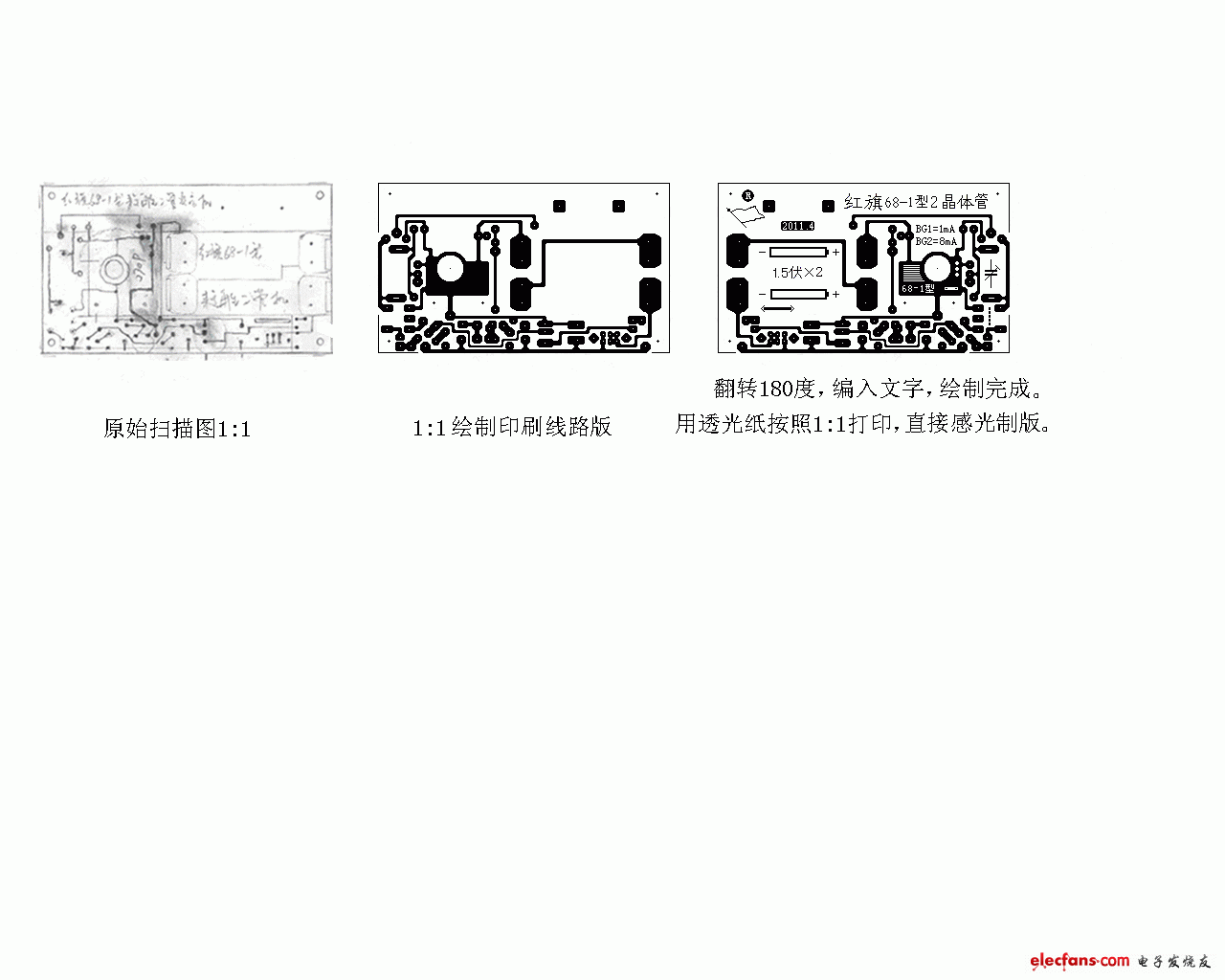

　　將布置好元件的白紙，按照1:1比例用掃描儀掃描出來（這是成敗的關鍵），存入電腦，就可以用電腦自帶的畫圖軟件繪制印刷電路板了，當然，也可以采用專業印刷板軟件繪制電路板，那樣，更圓潤豐滿流暢，更好看一些，不過，我覺得業余制作印刷版這個畫板功能已經足夠了，雖然邊緣留有鋸齒邊，狗啃似的，仔細查看，很有規律，這就是數碼效果（馬賽克），很時髦，這也是一種藝術，野外收聽，美國衛星絕對偵察不到。從附著性角度看，這樣的鋸齒邊比圓形附著力更強，覆銅板不易脫落。

　　繪制完成的印刷板，是按照正面布局進行繪畫的，制成印刷板，還要將印刷版圖反轉過來，才能制版。

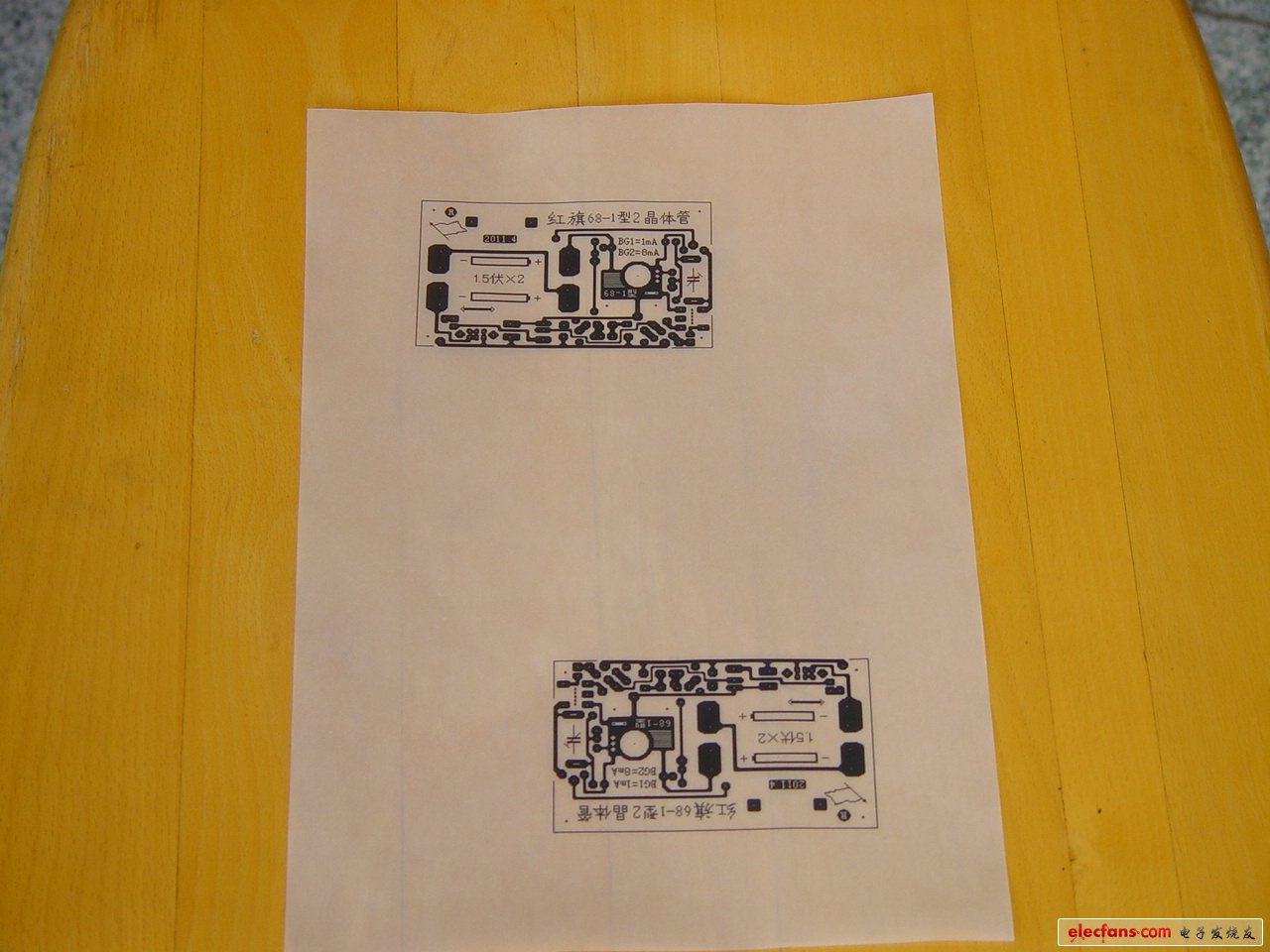

　　將繪制完成，定稿的印刷線路板，用透光紙1:1打印出來，就可以直接制作絲網印刷底板了。

　　感光制作絲網印刷底板。感光設備很簡單，條件也很簡陋，技術卻很專業，精度非常高。

　　整個制作過程20多分鐘搞定。

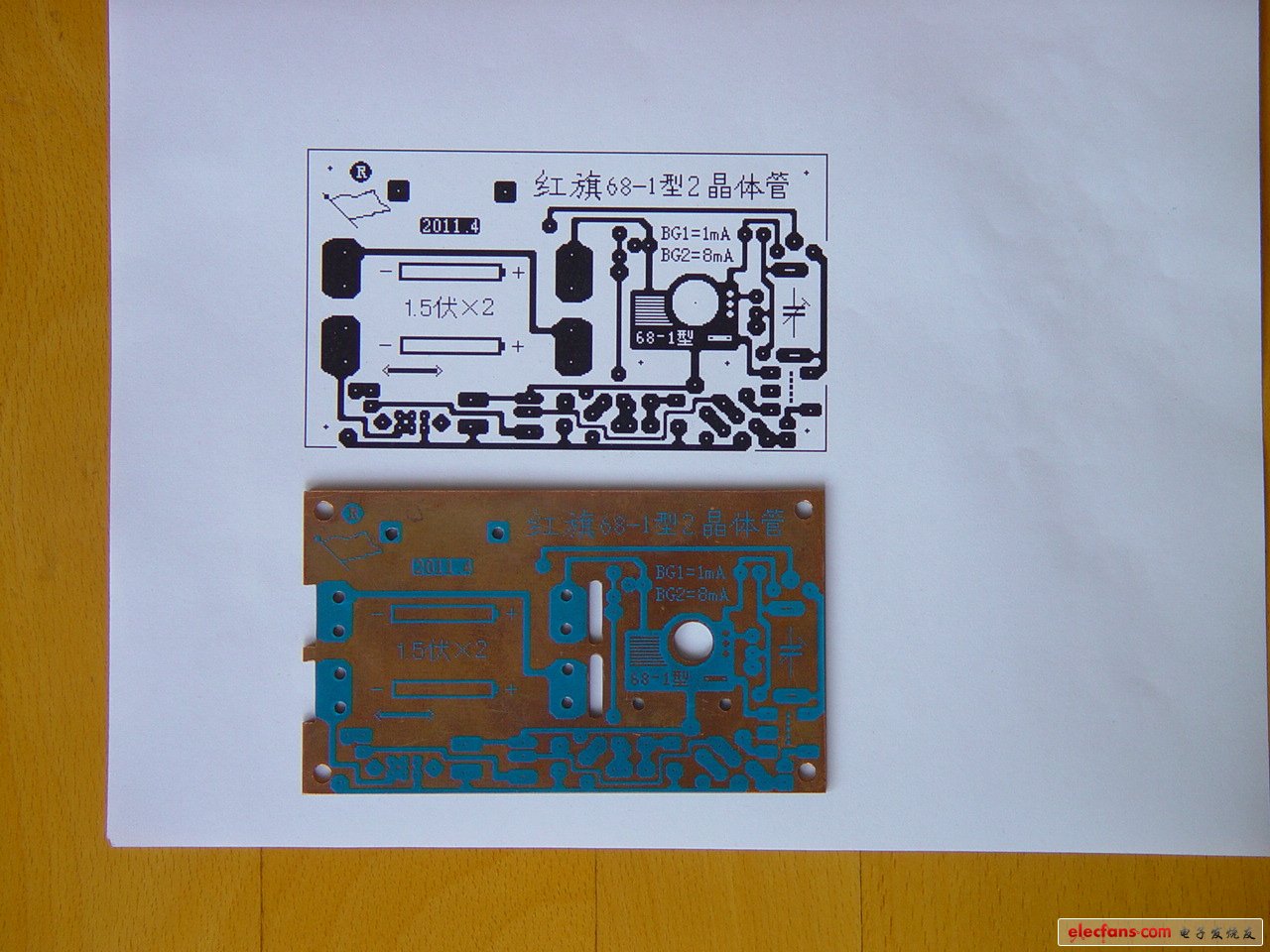

　　制作完成的印刷線路板，與原圖一摸一樣。

　　用三氯化鐵腐蝕印刷板。

　　腐蝕好的印刷電路板。

　　用無水酒精擦凈樹脂漆，印刷電路板顯露出來。

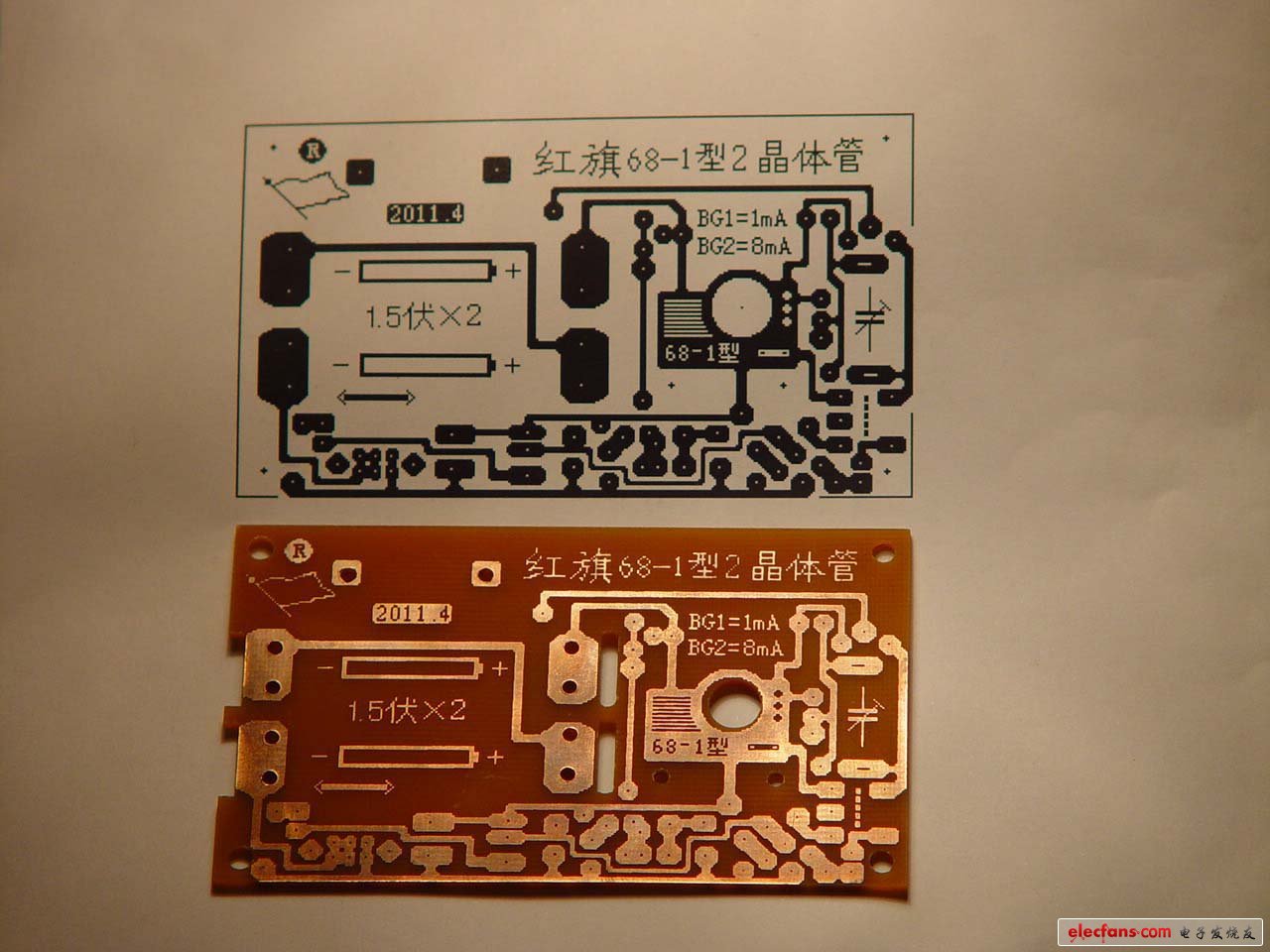

　　腐蝕好的印刷版，精度非常高，可以精確顯示每一個像素點。所以，設計的時候要注意每一個像素點，精確設計。

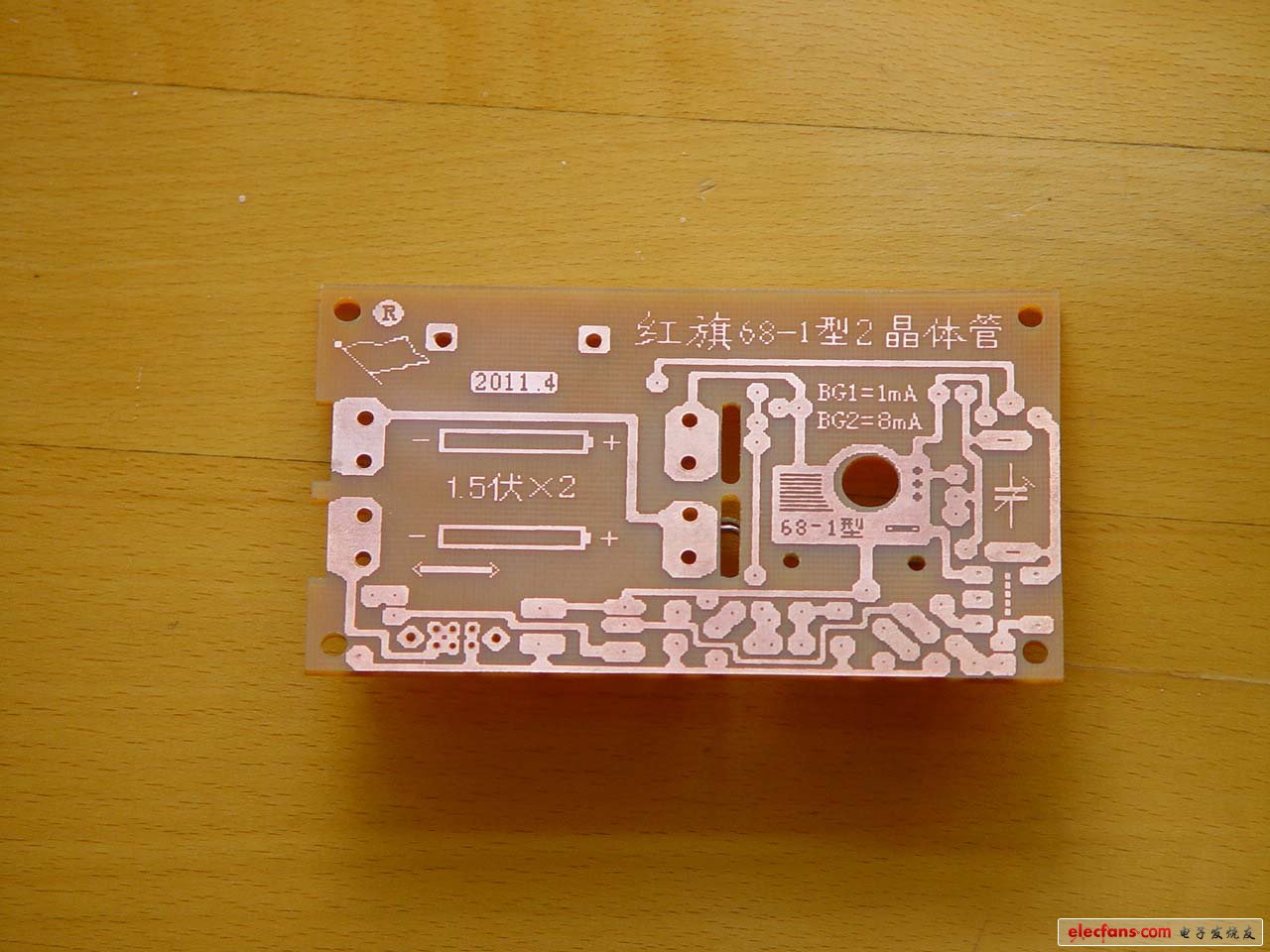

　　將印刷板放進清水中侵泡幾分鐘，它周邊會吸收水分，使干燥的印刷板有了水性，晶瑩剔透，變得十分好看，這就好比翡翠，水澤越高，價值越高。這是在燈光下拍攝的效果，膠木板晶瑩剔透，富有水性，覆銅板閃閃發出金光。

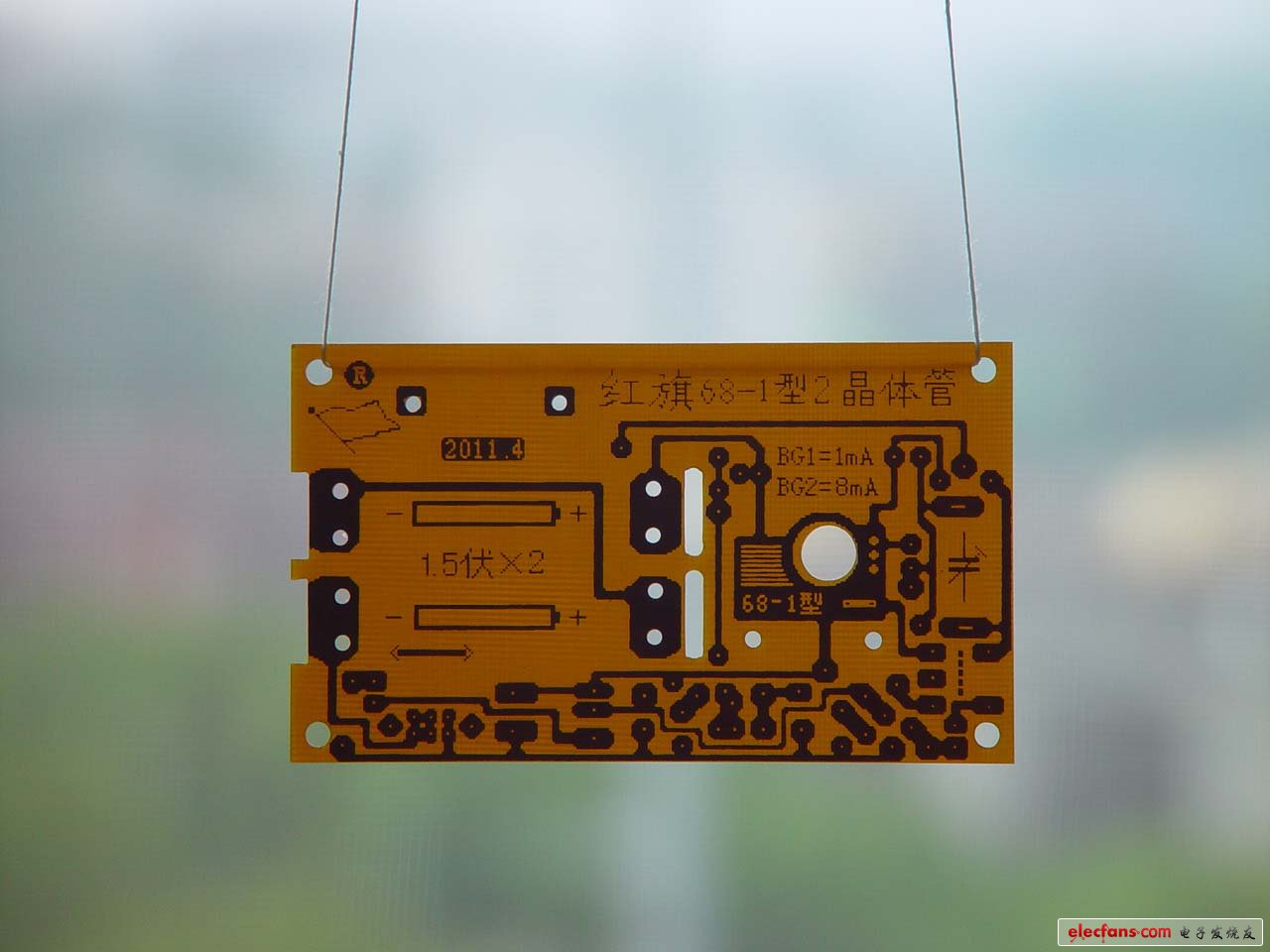

　　陽光下的印刷電路板，更是楚楚動人。

　　
?????? 打孔

　　精心挑選元件。我從幾百只三極管中，精心挑選出一只3AG1C，放大倍數73倍，穿透電流很?。?AX3J放大倍數38倍，穿透電流也很小。原則上講，我打算全部選用60年代全新老元件，可是，電解電容器實在不爭氣，測量了幾十只電解，不是容量變化太大，就是漏電厲害，所以，最終放棄老電解，電解電容全部選擇最新產品?？勺?a target="_blank">電阻也是如此，老可變電阻實在不敢使用，最終選擇了現代可變電阻，不氧化，造型美，非?？煽?。

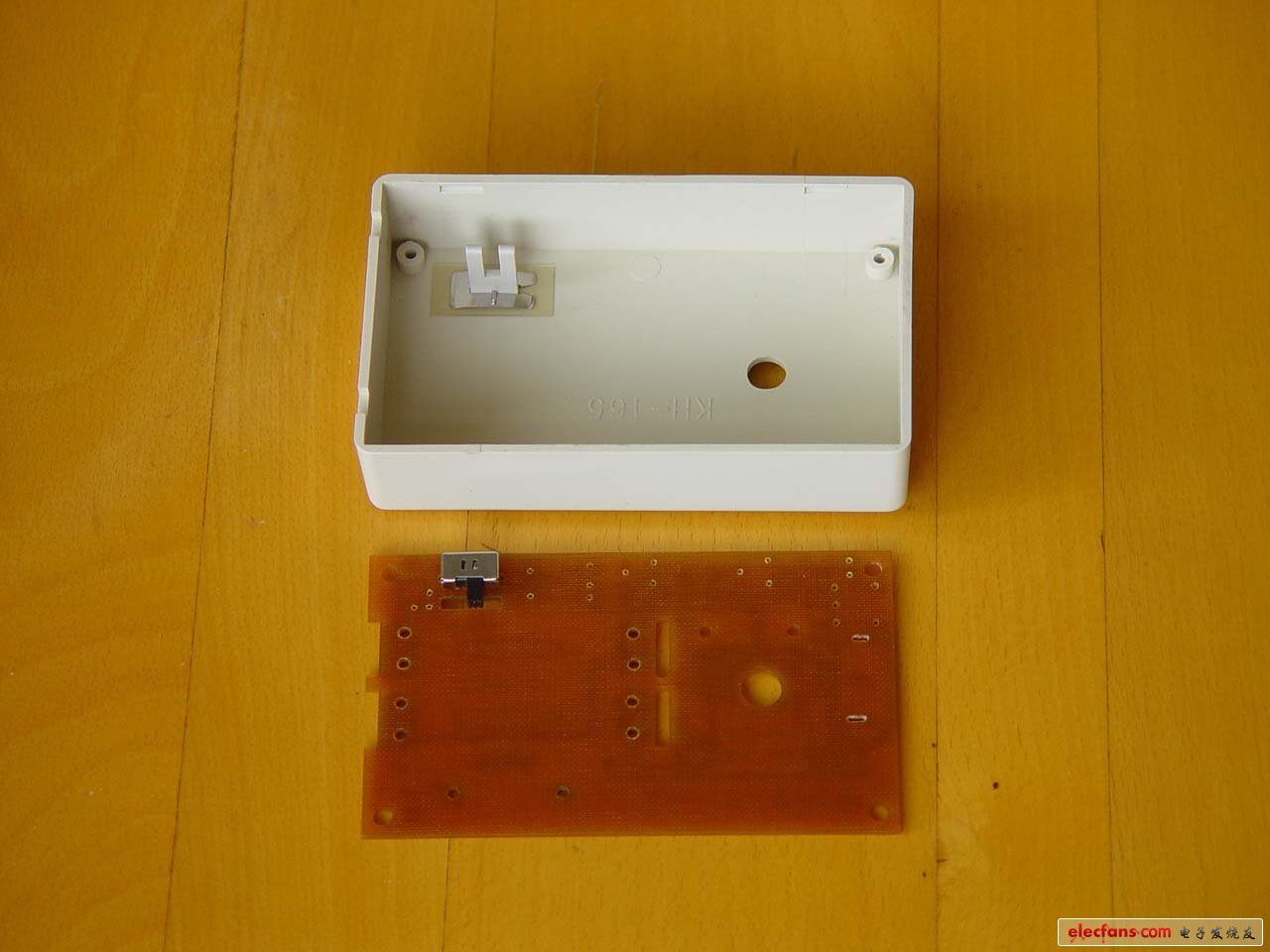

　　面板設計非常重要。本來該機可以用耳機插座兼做電源開關，我還是選擇了單獨電源開關，為了面板的美觀吧。

　　開關撥扭用打印機塑料板加工制作，用薄鋼片做了一個銷片，給撥扭提供一個反張力，一是撥扭不會掉出來，二是反張力給撥扭提供一個反力，使得撥扭不至于晃動，但力量不要大，幾克就足夠了，以免破壞開關手感的傳動。銷釘用的是錄音機磁帶里的不銹鋼軸承。

　　經過精心加工制作，這個開關撥扭手感非常好，超過日本任何一款收音機撥扭，可以準確將微型電源開關舒適的彈性傳遞到撥扭上。

　　微型電源開關選用全新德生9700電源開關。

　　銷片也可以用彈簧制作，效果更好，我最后還是選用彈簧，非常輕松。

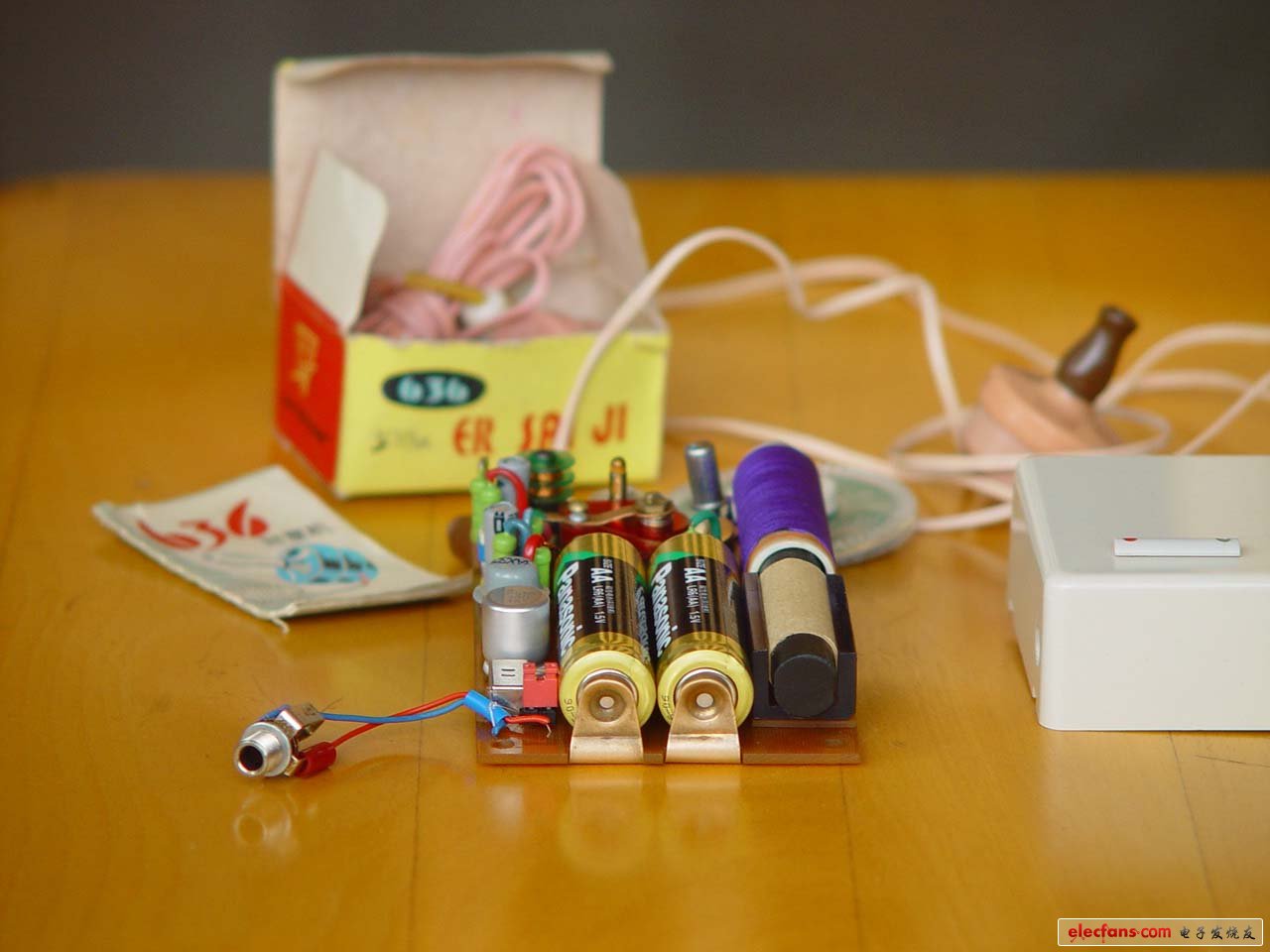

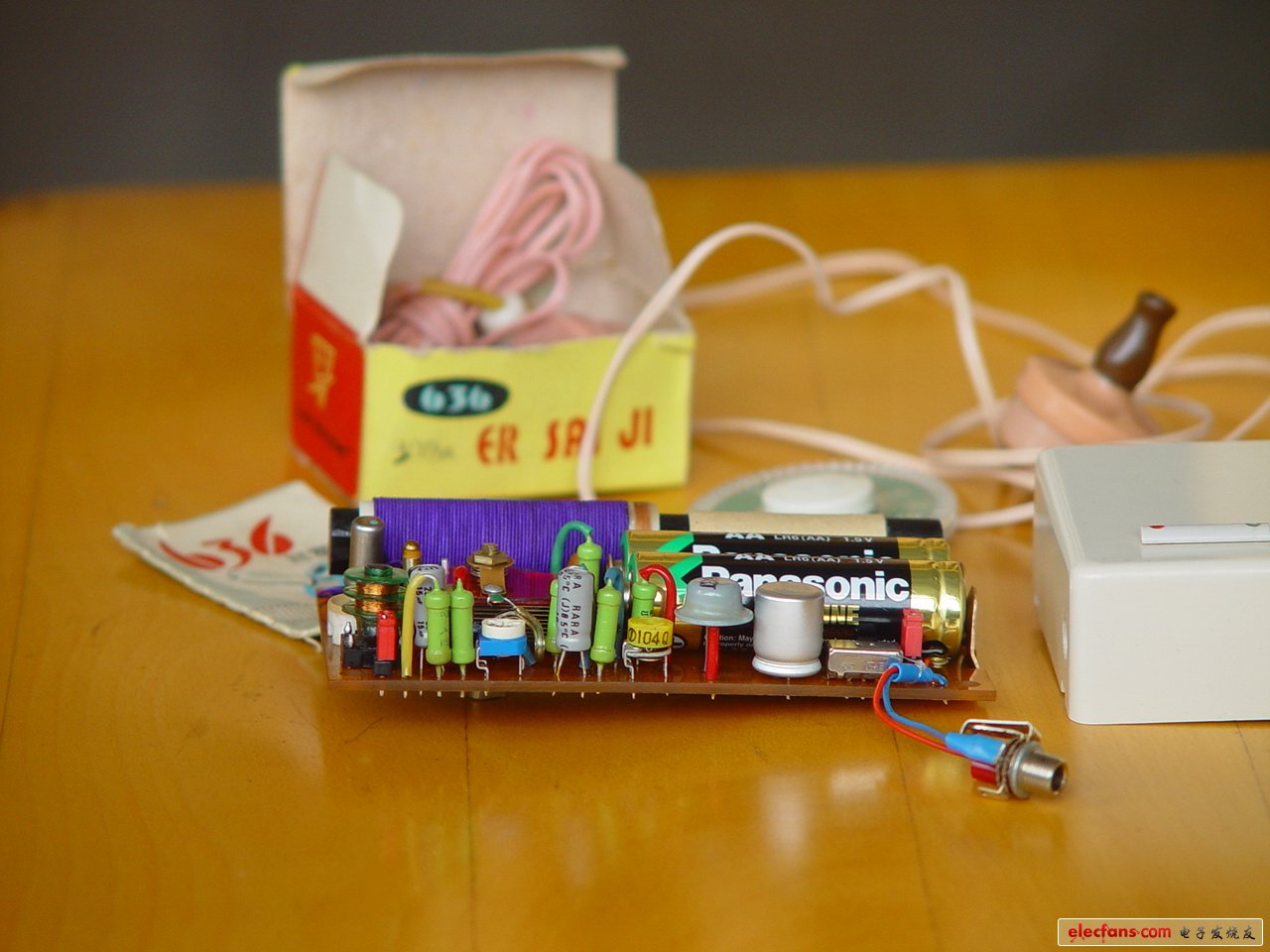

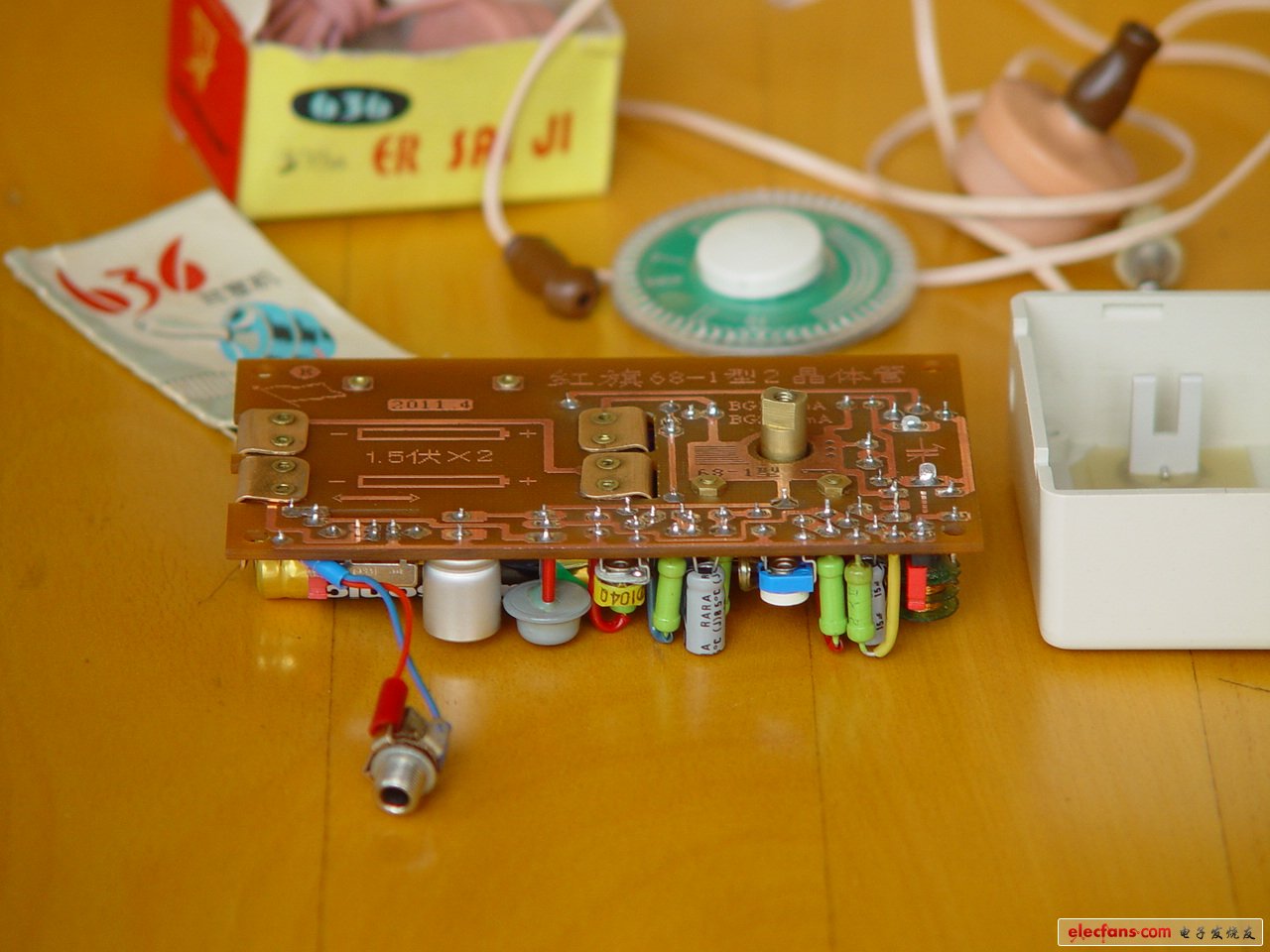

　　打好孔洞的印刷線路板，元件管腳也全部鍍上錫，套上塑料管，等待安裝焊接。

　　為了還原歷史，塑料套管全部選用60年代產品。

　　

焊接原則是：即豐滿又有骨感，控制好用錫量，絕對不要多，當然，溫度一定要控制好，更不能虛焊。

　　焊接印刷電路板，選用焊錫非常重要，要選用含錫量達到60%那種低熔點，我用的是云南個舊產品。市場有一種高熔點低含錫量的焊錫，絕對不要用，像豆腐渣，焊接出來的焊點沒有光澤。

　　在機殼內部靠近高放處，安裝了一塊不銹鋼片，防止使用過程中人體對高頻變壓器以及再生電容的感應影響。

　　整機調試。本機集電極電流測試點采用了計算機跳槽，所以，調試不再需要采用傳統方法，焊開電路板測試電流，十分方便。

　　先調整BG1電流，范圍在0.8~1.5毫安范圍內，一般來講，來復再生式收音機，BG1電流大聲音大，但靈敏度和選擇性都變壞；BG1電流小聲音小，但靈敏度和選擇性都會提高，要全面兼顧。我這里中波信號很強，靈敏度不是問題，又是二管機，音量也不是問題，所以，我最終還是選擇較低的集電極電流，偏向靈敏度。

　　后調整BG2電流，范圍在8~12毫安范圍內，由于BG2工作在甲類狀態，調試電流時，暫時調到8~12毫安范圍內，再收到一個電臺，查看電流是否跟隨音量變動，把電流調整到跟隨音量變動最小值，就是BG2最佳電流值，然后，再調到?jīng)]有電臺的地方，查看靜態電流是否在在8~12毫安范圍內，最大不要超過20毫安。

　　再就是頻率調整，先收到低端600赫茲一個信號，調整線圈在磁棒上的位置，使之音量最大，再在1359赫茲收一個臺，調整Ca，使之音量最大，如此反復幾次，就調整好了。

　　最后調整靈敏度，先收到低端600赫茲一個信號，調整高頻變壓器磁芯，由于范圍很小，我沒有調整這項。再在1359赫茲收一個臺，調整Cb，使之音量最大，反復幾次，就好了。其實來復再生式收音機，靈敏度關鍵就在再生量，選擇性也在這里，所以，精心調整是非常重要的。

　　度盤指示，用了一個透明微型發光二極管，鑲嵌到機殼內，后面用環氧樹脂粘接。

　　開關用1.5鉆頭打出兩個半徑空洞，涂上紅色，綠色油漆，作通斷指示。

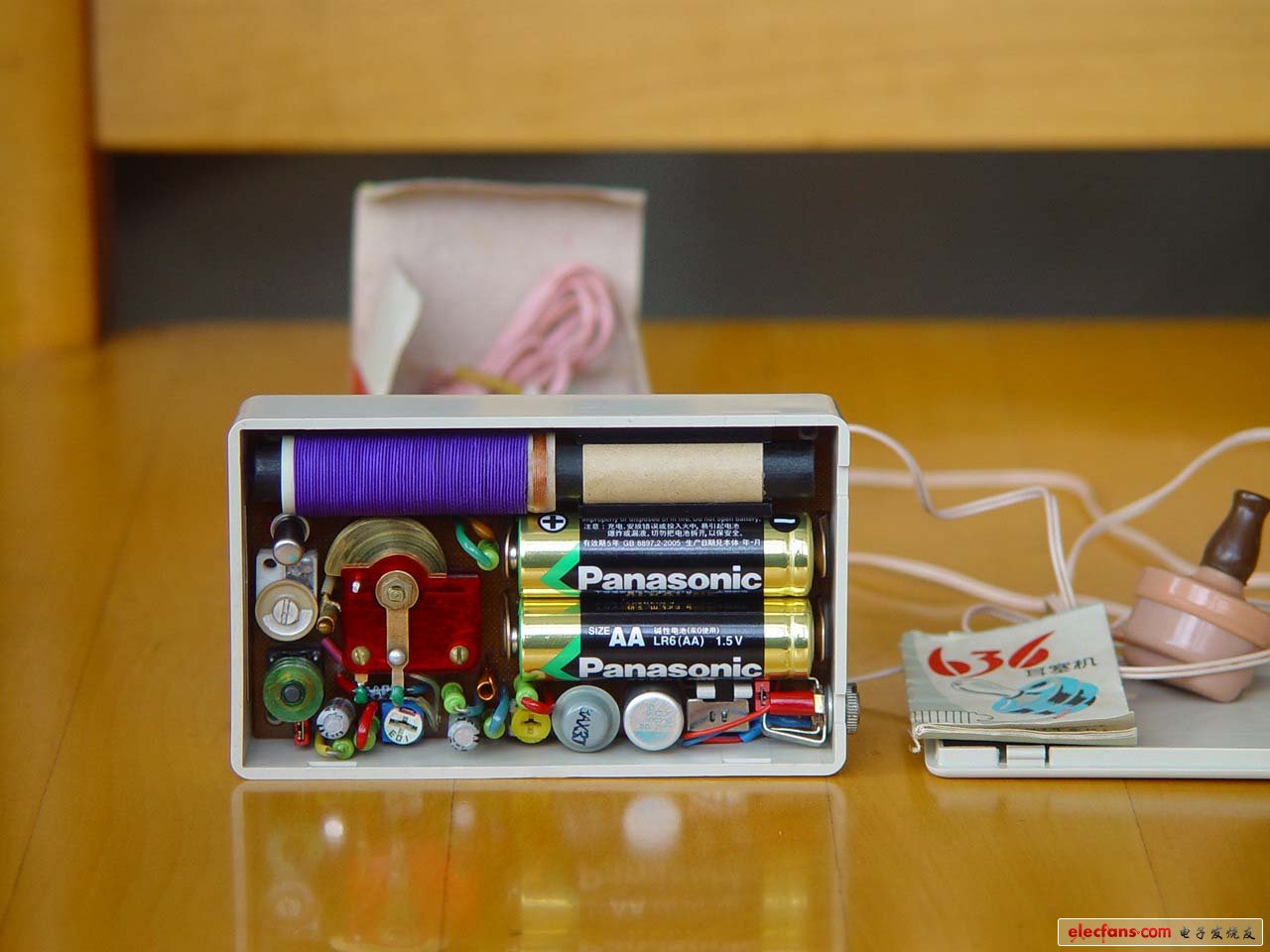

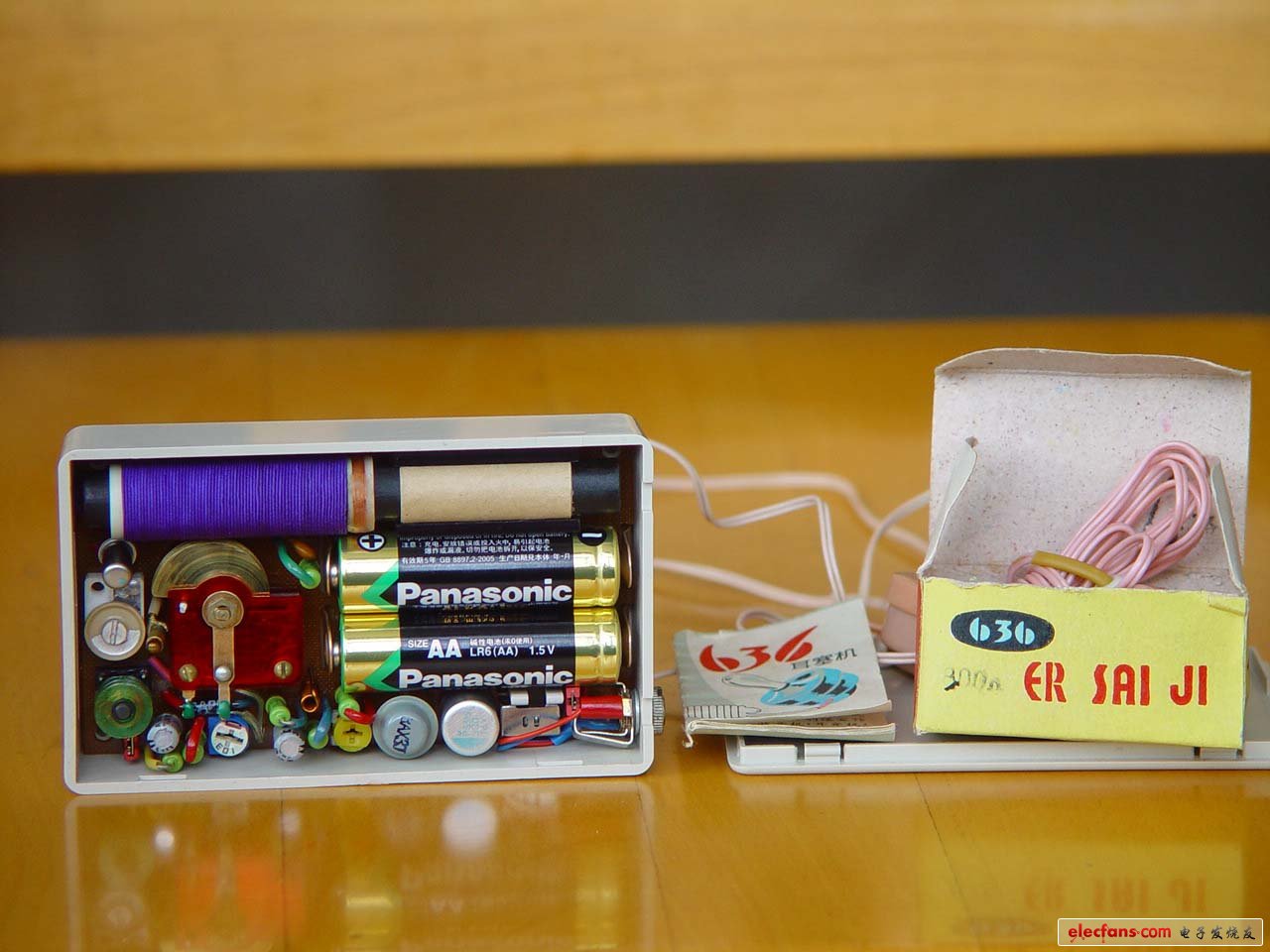

　　本機結構緊湊，布局合理，制作精細準確，極具收藏價值。

　　從技術的角度說，倍壓檢波并沒有起到倍壓作用，它僅僅是給高頻電容提供了一個放電回路，并不是真正意義上的倍壓檢波，而68-1通過一個高頻升壓器，將檢波前的高頻信號升壓，再經過檢波，這樣，它的靈敏度和選擇性，都要比倍壓檢波好的多，所以就效果來說，68-1型來復再生式單管機要比倍壓檢波來復再生式單管機強。這也是我對68-1情有獨鐘的原因。

　　背面圖

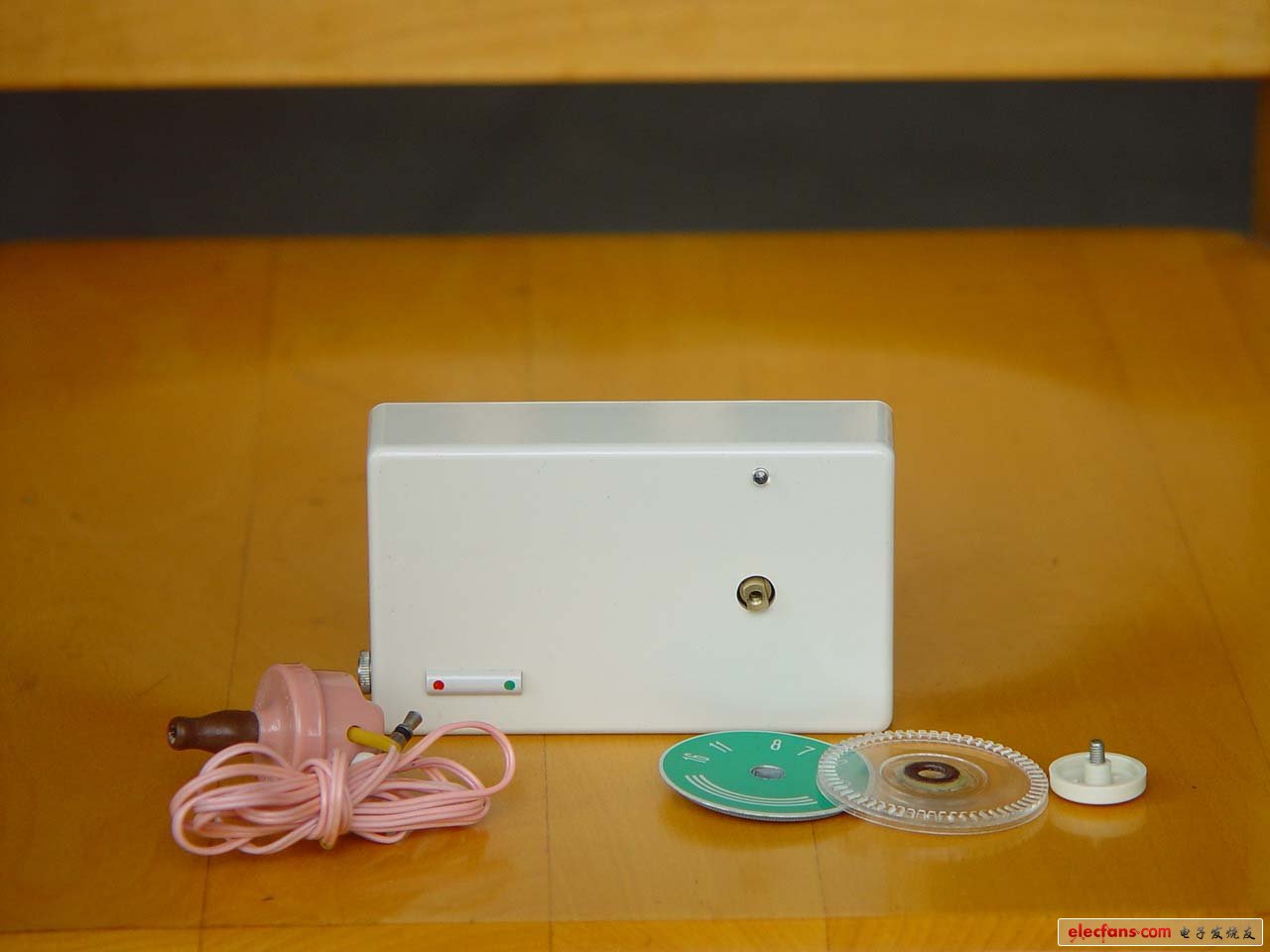

　　60年代出品的度盤雖然漂亮，很不實用，問題出在：度盤用鋁片制作很薄，有機玻璃也很薄，兩個加起來，厚度不過1.5毫米，而可變電容銅軸，用于安裝度盤的部分，有8毫米之多，直接安裝度盤，根本無法安裝，而且有機玻璃中間空洞加工不精確，也無法有效帶動可變電容旋轉。

　　解決的辦法是：找一個標準塑料度盤，視厚度情況加工一下。我找到的這個塑料度盤厚了一點，就把整個平面精細研磨下去一些，找到合適的厚度點，再把鋁片度盤與塑料度盤之間用“粘得牢”薄薄涂覆一層，用重物壓住粘牢，注意同圓性。然后，再把鋁片度盤中間空洞修圓。

　　在有機玻璃中間，用一個膠木墊圈，用環氧樹脂膠粘牢，這樣，有機玻璃就非常牢固了，中間空洞也要修圓。

　　原來的固定旋鈕很不適用，我找了一個舊電腦的電源開關塑料按鈕，精確計算出固定鈕需要的高度，再將螺絲涂膠插進去，一個非常實用的固定鈕制作完成。

　　這樣，一套完美的度盤制作完成，它的工作原理是：固定旋鈕根部與可變電容銅軸完全緊密旋緊，壓住上面的有機玻璃，有機玻璃下面中間部分，貼上雙面膠帶紙，再與下面的鋁片結合，這樣，旋轉時不會劃傷鋁片度盤，而且由于膠帶紙的粘性，有機玻璃也不會打滑，遇到可變電容兩端極點，就算用力過大，超出力量，有機玻璃下面的膠帶紙開始打滑，這樣，就保護了可變電容，也保護了度盤，鋁片粘接在塑料度盤上，將動力傳遞給可變電容產生旋轉。塑料度盤底部剛好處在機殼上，有十幾克的壓力，而且塑料度盤緊密套在可變電容銅軸上，沒有絲毫晃動，這樣，即牢固又圓滑，手感非常好。

　　這是一個非?？茖W的設計，非常巧妙，精度要求很高。

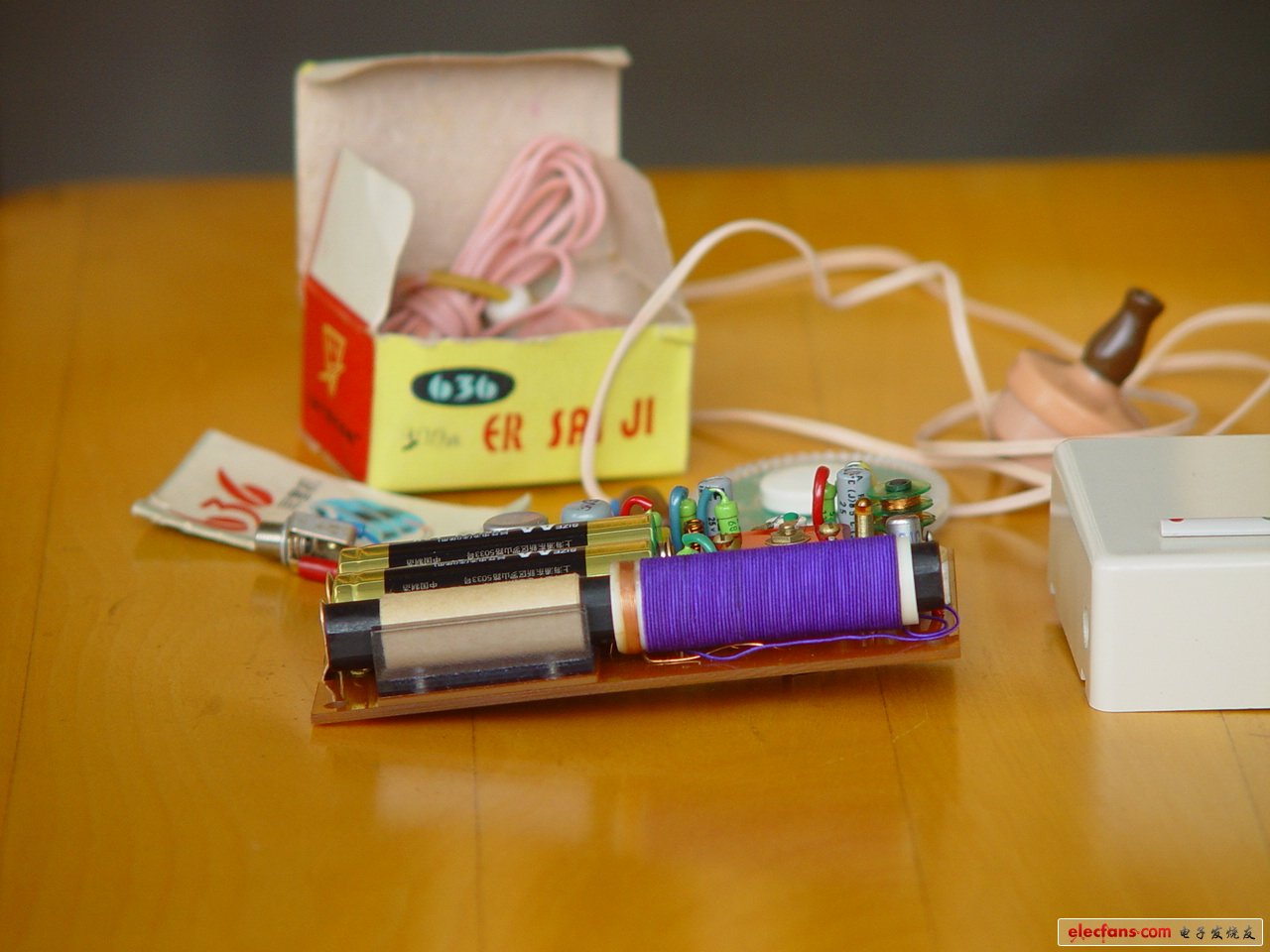

　　其實，這里處處體現了精良的設計，比如繞制磁棒線圈，選用香煙外包裝的那一條絲帶非常合適，既不會影響線圈，又非常牢固，可以把線圈兩端緊緊鎖住。

　　很多年沒有聽到來復再生機的聲音，感覺它是另類一種聲音，音域非常寬廣，整個音質發“沙”，高音柔和，低音有怦怦聲，沒有一絲一毫的失真，也就沒有了絲毫的不舒適感，更沒有超外差那種頻帶發窄的感覺，這樣的耳機能夠發出這樣的音域，說明直放式電路在重放信號中，確實是非常優秀的電路，有一種越聽越想聽的留戀感，越聽越舒服的舒服感。

　　本機靈敏度非常高，與超外差相當，頻率也非常準確，與超外差不同的是，接收電臺時，在電臺主諧振點兩端仍有微弱的電臺聲，不像超外差那樣選擇性非常分明，這也是來復再生式收音機天生的弊端（選擇性差），但絕對沒有串臺現象。

　　本機還有一個現象，由于沒有自動增益控制，信號強烈時，聲音非常大，這與超外差不同，信號較弱時，聲音變小，這與超外差相同，但靈敏度不變。

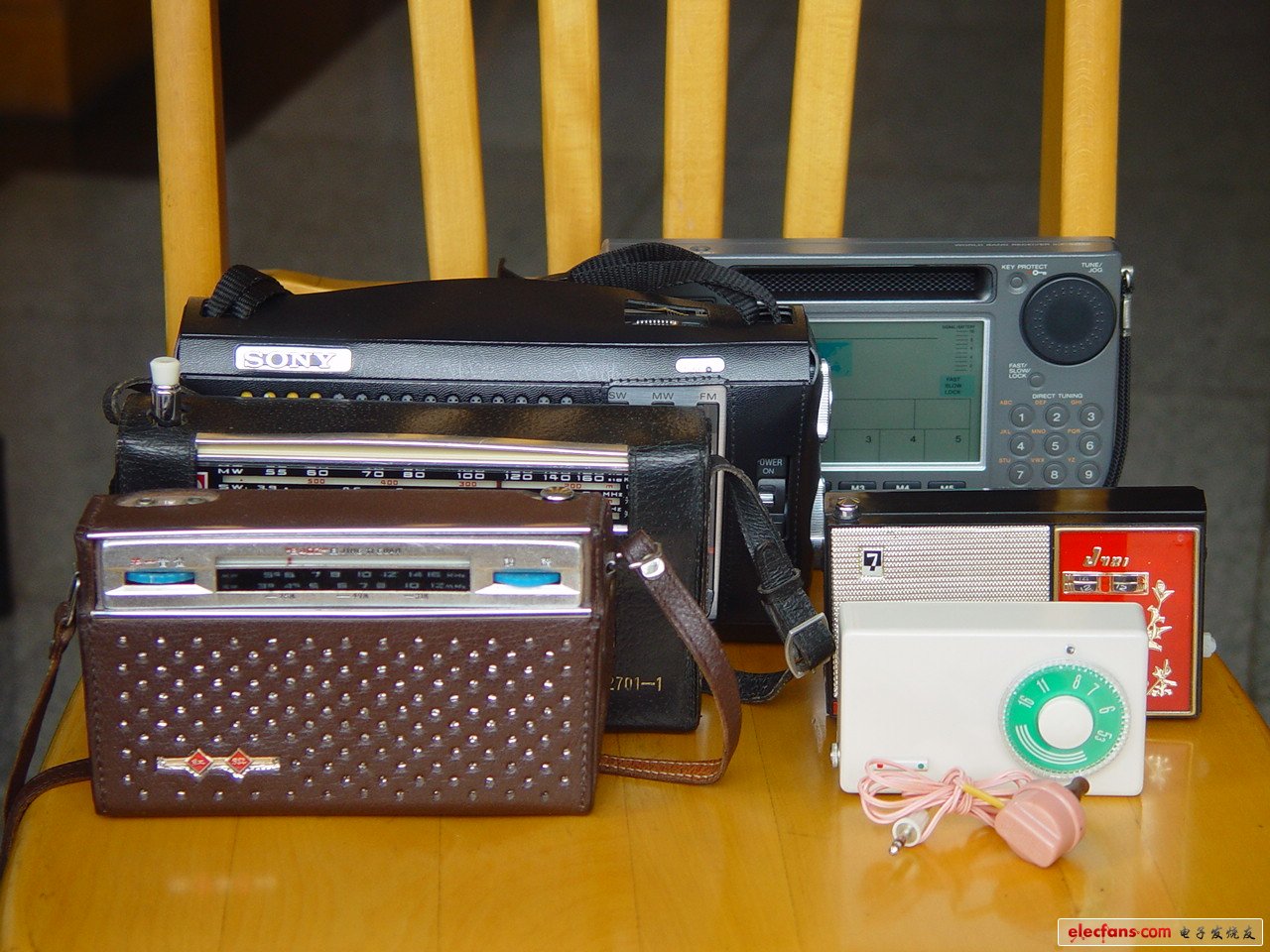

　　玩機40年，感覺數調機還是索尼SW55好；模擬便攜手調機索尼J1最好，國產任何一款手調機都不能與之相比，表現在它出色的音質和短波接收靈敏度上；紅燈2701也就是懷懷舊而已，非常一般；紅旗8402也非常不錯，性能穩定，音質很好；山茶J721古香古色，元件用料考究，音質非常好，得益于原裝山茶喇叭。

　　機不在多在于精，既然喜歡上了收音機，有這幾款也就足夠了。
