介紹了一種可編程無線遙控多通道開關系統的設計方法，詳述了其組成結構和工作原理。該系統采用單片機對接收到的信號進行軟件解碼，避免了采用專用解碼芯片的有關限制，可以增強系統的擴展性和靈活性，經試驗證明是一種可行方案。

　　1 引言

　　隨著集成電路技術的飛速發展，基于各類芯片新型遙控的不斷出現。遙控裝置的中心控制部件已從早期的分立元件、集成電路逐步發展到現在的單片微型計算機，智能化程度大大提高。在無線遙控領域，目前常用的遙控方式主要有超聲波遙控、紅外線遙控、無線電遙控等。由于無線電波的自身技術特點可以在很大區域和空間內實現，成為遙控的主要方式，并在生產、建設和日常生活中具有廣泛的應用價值。為此，在前人研究的基礎上探索出了一種基于單片機控制技術的可編程無線電遙控多通道開關系統的設計方法。研究表明，采用該方法設計的遙控開關系統控制方便，適用于含有較多受控電器的場合，可實現多路多功能控制。

　　2 系統設計

　　2.1 系統分析

　　系統結構主要由天線接收部分，信號發射部分，單片機控制部分和驅動部分。由于無線電信號容易受環境因素的干擾，在沒有專業設備的前提下，很難制作成功。無線數據傳輸和有線不同，傳輸?shù)臄?shù)據只在短時間內是穩定的，時間稍長便會受到干擾，因此在對數據進行傳輸時必須采用編碼進行傳送，在設計中，高頻部分選用了專用發射和接收模塊，同時數據的編碼和解碼也用了硬件完成，因此大大提高了制作的成功率；控制部分是系統的核心，為了增強了系統的擴展性和靈活性，并且使電路簡單清晰、節約硬件設計成本，將成熟單片機控制技術引入系統控制環節。系統具體組成如圖1。

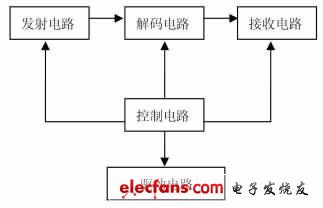

　　圖1 系統結構框圖
