摘 要：小區路燈照明系統是樓宇智能的一部分，但受制于布線、成本等的問題，難以得以實施。隨著計算機技術的迅猛發展，無線網絡技術越來越成熟，ZigBee無線網絡成本低、功耗低、傳輸距離遠等的特點，非常適合在無線路燈控制的應用。本文在介紹了小區路燈照明系統的特點，結合ZigBee組網技術，設計了一套ZigBee無線網絡技術的小區路燈照明系統的應用，通過實驗證明了該技術在小區路燈監控的可行性，具有一定的實用價值。

　　1. 引言

　　小區路燈照明系統是相對封閉的電力系統，它與街道、公路照明系統不同，由小區內部的電力系統控制?，F(xiàn)代小區智能樓宇控制應當包含有小區路燈照明系統，使得小區照明更節能環保、更人性化、個性化，照明系統由小區的電氣控制中心統一調控。為了實現照明系統的統一控制，需要在照明路燈上加裝控制模塊與通信功能，導致了成本的增加，使得遠程統一控制得不到廣泛的應用。ZigBee是一種基于2.4 G頻段的無線網絡技術，它具有低功耗、傳輸距離遠、網絡性強、成本低等的特點，非常適合于數據量不大、節點數多的網絡控制，被廣泛應用于物聯網領域。本文設計一種基于無線傳感器技術的小區照明控制系統，在無需進行網絡布線的前提下，低成本實現集中統一控制小區內的路燈，使得小區的照明系統的智能化得以實現。

　　2. 小區路燈照明系統

　　小區路燈照明是小區建設非常重要的一個部分，雖然同是照明系統，它與公共照明（如街道、廣場、公路等照明）不同，小區路燈照明屬于小區自主控制，消耗的電費也由小區業主承擔，因此小區照明需要考慮到個性化控制、節能、安防等因素。另外，隨著人們生活水平的提高，人們對居住環境的要求也越來越高居住的環境也成為了一種重要的休閑、放松、享受生活的重要場所，小區照明由以前的單純照明演變成為一種景觀系統工程，人們追求的不僅僅是亮度上的主觀感受，更重要的是視覺、身心的一種享受［1］ 。由此可見，小區照明系統并不能簡單地照搬普通的照明系統，個性化、節能環保是現代小區設計的重要一環。

　　隨著信息行業和計算機產業的高速發展，智能樓宇技術迅速發展，樓宇自動化、通信自動化、辦公自動化、家庭自動化等各種自動化系統不斷出現，現代小區使用最多最普遍的是安防系統、門禁系統、停車場系統等，小區內的照明系統卻應用的不多，原因主要是：小區的路燈照明系統接入智能樓宇系統的通信介質大部分采用總線型與電力線載波，總線型需要鋪設網絡通信線路，分布廣泛、布線復雜，成本很高，若采用電力載波方式接入，雖然不用另外鋪設網絡線路，但需要昂貴的調制解調設備，成本也難以降低［2］ 。因此如何低成本地將小區的路燈照明系統加入到小區的智能樓宇控制系統中是解決矛盾的關鍵。

　　3. ZigBee

　　ZigBee是基于IEEE802.15.4標準的低功耗局域網協議。它來源于蜜蜂的八字舞，由于蜜蜂是靠飛翔和“嗡嗡”（zig）地抖動翅膀的“舞蹈”來與同伴傳遞花粉所在方位信息。ZigBee網絡協議與其他無線網絡協議相比，如表1所示，有著顯著的特點。藍牙與WIFI技術速率高，但ZigBee在傳輸距離、功耗、成本等方面有先天的優勢，特別適合于數據量低的傳感器與控制場合。

　　3.1. ZigBee技術概述

　　ZigBee與IEEE 802.15.4是基于標準的協議，它們?yōu)闊o(wú)線傳感器網絡應用提供所需的網絡基礎設施。802.15.4定義了物理層（PHY）和媒體訪問層（MAC），ZigBee定義了網絡層（NWK）和應用層（API），如圖1所示 ［3］ 。由此可見，ZigBee是一套非常完整的無線網絡解決方案。

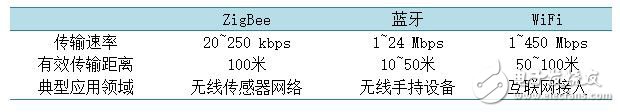

　　表1. ZigBee與其他無線網絡協議

　　圖1. ZigBee與IEEE802.15.4網絡架構圖
