在濾波器魔法師之12（使用“Million Monkeys”提供的方法設計濾波器）中，我給自己安排了一項額外的工作，即在我匆匆完成那篇行文迅速、引人入勝的文章時，我曾允諾對各種濾波器設計和網絡理論問題進行深入探討。本文就是這些“深潛”系列（不好意思，我們公司的行話）的開篇之作：我為何把源電阻和負載電阻設置為相同的值？

本文使用的濾波器拓?fù)浣Y(jié)構為雙端接LC梯式濾波器。由電感器和電容器構成的網絡有兩個“端口”，供信號進入和離開網絡。在我們的濾波器中，輸入端口從具有特定電阻值的信源處獲得信號（一般無法變更），輸出端口則連接到由另一個電阻構成的“負載”（通常可以加以控制）。

圖1顯示的是示例濾波器。它與前文所述的網絡一致，輸出端采用與信源電阻值一樣的電阻端接。圖2顯示的是非常良好且平坦的通帶響應。圖3顯示的是去掉端接電阻后的較差響應。

雙端接低通濾波器示例

圖1： 雙端接低通濾波器示例

圖2：圖1器件在具有負載電阻值情況下的電壓增益

圖3：圖1器件在無負載電阻值情況下的電壓增益

我們可以看到，對于本文所用的特定元器件值，低漣波平坦響應只有在我們加入負載電阻的情況下才會出現。但這并非是具有兩個電阻的結果。圖4是在無負載電阻情況下產生同等振幅響應（圖5）的網絡值集合。其電壓增益為0dB，而非6dB。你是否真的愿意在大多數實際情況中使用該濾波器？答案不言而喻，因?yàn)轫憫?yīng)相同，而增益更大，且可以節省一個元件，誰不喜歡呢？

圖4：無負載電阻情況下的各元器件值組合

圖5：沒有負載電阻，響應依舊非常出色且平坦

圖6和圖7說明了我們抗拒采用“單端接”誘惑的原因。兩圖是元件值在±5%允許范圍內變化時，100個響應曲線疊加在一起的狀況。我們可以清晰直觀地看出雙端接濾波器更能夠適應所使用組件值的小幅度變化。我們?cè)谙挛闹羞€可以看到當我們使用某些擴展技巧，在不使用這些電感器的情況下以這些網絡為 “原型”構建有源濾波器時，這種特性仍然得以保留。

圖6：對圖1值的蒙特卡羅分析

圖7：對圖4值的蒙特卡羅分析

雙端接濾波器有什么特別之處呢？要回答這個問題，我們需要考慮在信號從源電阻到負載電阻通過LC網絡時，發生了什么？

稍微岔開一下話題。想象一下你正在面試一個模擬設計崗位，并要求回答下面的問題：

“你有一個50歐姆輸出阻抗的正弦波發生器，輸出開路的情況下可以輸出1Vrms的電壓?？蛻艚o你一個黑盒子，輸入阻抗為3.3K歐姆，且如果該黑盒子要正常工作，需要至少3Vrms的50KHz輸入信號。你需要讓系統工作，但沒有電源。你在實驗室唯一能夠使用的電子組件是無源兩引線組件。請說明如何解決上述問題及其工作原理?！保ò咐?）

那么這就意味著沒有電池或太陽能電池，也沒有晶體管或集成電路，而且肯定也沒有變壓器。在繼續讀下去之前（特別是你準備參加面試的情況下）好好想想。也許我們可以從圖2找到一些靈感。完成了嗎？這里有個適用的解決方案：

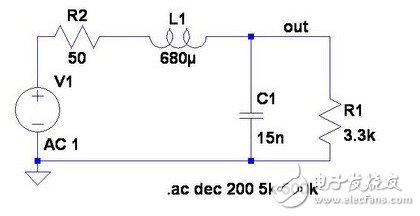

圖8：適合案例1的解決方案

圖9：圖8解決方案的頻率響應

我們只使用無源兩線組件構建一個高Q值低通濾波器。圖9顯示的是信號發生器設置為開路輸出1Vrms到黑盒子電壓的全頻段狀況。我們明確無誤地實現了讓系統在規定頻率上工作的電壓增益。那么，什么地方有免費的午餐呢？
