近年來隨著射頻微機械技術的發展，MEMS移相器越來越受到人們廣泛關注，已經成為人們主要研究的MEMS器件之一。與傳統的移相器相比，MEMS移相器多采用半導體材料作襯底，用微機械加工技術制備，具有頻帶寬、損耗小、成本低、超小型化、易于與IC、MMIC電路集成等優點，因此在微波及毫米波控制電路中具有廣泛的應用前景【1】。美國密歇根大學的Barker博士通過在共面波導上周期加載MEMS 金屬橋的方法，首先實現了毫米波段寬頻帶的MEMS移相器，如圖1 所示，它的基本原理是通過改變MEMS 金屬橋的高度來改變傳輸路徑上的相移常數，從而達到改變相移的目的【2】。本文基于電容耦合式MEMS開關，設計出一種90° 分布式MEMS移相器。

1 分布式MEMS移相器的工作原理

分布式MEMS移相器的基本設計思想是在共面波導上周期性的加載有高電容比率的MEMS可動薄膜橋，從而增加共面波導與地之間的分布電容，使共面波導傳輸線成為一個慢波系統，起到相位延遲的作用【3】。在線上施加一個直流偏壓，可以改變分布式電容，引起傳輸線參數的變化，從而改變電磁波的相位。相移量大小由MEMS單元電容的比率（ ）和傳輸線自身電容所決定。分布式MEMS移相器工作在移相時的等效電路圖如圖2所示【4】。

1 C 和1 L 分別是CPW傳輸線的分布電容和電感。

則特性阻抗為：

相速度為：

2 ?Ka 波段下90°分布式MEMS 移相器的優化設計

設計指標：通帶34－38GHz，帶內衰減小于0.5dB，起伏小于0.4dB，S（21）的相移在85°到95°之間。反射損耗在36GHz 頻率上小于-20dB。

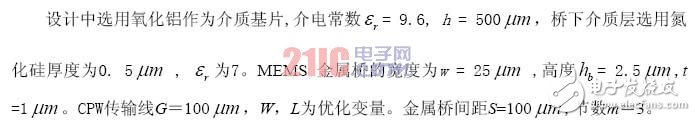

通過在共面波導信號線上貼敷低介電常數的薄層絕緣介質，使得MEMS金屬橋與共面波導信號線在“關”態下形成MIM電容的方法，實現了提高“關”“開”兩種狀態下的電容比，從而提高了單位長度上的相移量。同時，該結構也避免了因為單個橋下落到信號線上造成短路而使移相器失效的問題【5】。

從小型化等效電路出發，該移相器工作在移相時的仿真原理圖如圖3所示：

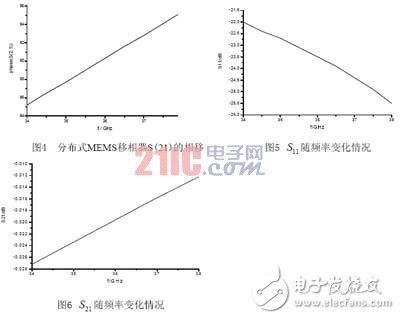

圖4-6是使用ADS計算得出的仿真結果。

由以上三個圖可以看出移相器的損耗在-1dB以內，在中心頻率36GHz的反射系數小于-20dB，插入損耗大于-0.042dB，中心頻率時相移為90°，相移精度±5° 以內。而且這種分布式MEMS移相器仍然可以在較寬的頻帶內獲得良好的線性度。優化得出W＝19 μm，L=134 μm，C=25 fF 。

下面通過ADS 優化得出電容的尺寸。通過來設定優化目標函數。我們都知道這個公式：

由此算得出 的值。得到了這個值便可以優化出了電容幾何尺寸的最佳值了。

由ADS計算得出電容幾何尺寸為：W= 0.18mm，L= 1.63mm （7）

3 結語

分布式MEMS移相器的發展是越來越快了，在傳統的分布式MEMS移相器結構的基礎上，使用在共面波導信號線和MEMS金屬橋之間貼敷低介電常數絕緣介質的方法，實現了兩種工作狀態下的高電容比，從而提高了單位長度的相移量。本文中我著重從小型化等效電路出發，分析了最簡單的一種設計方法，沒有考慮金屬的等效阻抗的一種理想的電路模型。通過計算機仿真，移相器的反射損耗在通帶4GHz內小于-20dB，插入損耗大于-0.044dB，為了達到90°的相移量，只需3個MEMS金屬橋即可。這大大縮小了移相器的總體尺寸，提高了工作的可靠性。
