一、項目簡介：
隨著我國現代化企業制度的普及和深化發展，企業的信息化建設不斷深入，各企業特別是大中型企業都加快了信息網絡平臺的建設；企業正逐步轉向利用網絡和計算機集中處理管理、生產、銷售、物流、售后服務等重要環節的大量數據。
數字視頻以其直觀性及易于存儲、檢索和共享的特性，成為企業可視信息管理系統的重要組成部分。企業可視信息管理系統是基于網絡平臺的有關企業安防、生產管理的視頻數據的管理系統，它是傳統視頻監控系統在功能上的延伸和擴展，在通訊手段上的升級和進步，是未來工業電視、閉路電視系統的發展方向。它既不同于常規的企業信息（MIS）系統，又與MIS系統有著千絲萬縷的聯系，它們各有側重，共同組成企業現代化管理的信息手段。
計算機系統的應用、普及，網絡通訊技術及圖像壓縮處理技術以及傳輸技術的快速發展，使得安全技術防范行業能夠采用最新的計算機、通訊和圖像處理技術，通過計算機網絡傳輸數字圖像，可為實現現代化企業遠程圖像監控及聯網報警系統提供高效可行而且價格低廉的解決方案。
為了滿足廠區的治安環境監控及管理監控的安防需要，根據“人防、技防、物防相結合”的原則和“嚴密、合理、可靠、經濟、完善”的設計思想，真正做到監控安全有效、管理及時到位，在有限的警力資源狀況下，提高出警效率，合理配置警力，將治安犯罪消滅在萌芽狀態，保證一方平安。天視通科技與xxx公司聯合為該區域量身設計的“遠距離無線視頻監控系統”，建立以數字化無線視頻監控為主的工廠視頻監控監控系統，為工廠的安全、管理系統提高效率做出貢獻。
二、設計目的和系統特性：
無線視頻監控：才用最成熟的802.11B無線技術，解決不好附設線纜的困難。
熱點覆蓋：作為攝像機，完成無線視頻的傳輸，同時提供接入節點，讓其他設備接入。
分布式圖像處理架構遠程監控系統：該系統的前端設備獨立完成圖像采集、視頻的壓縮和傳輸，在整個系統中形成圖像處理的分布式結構。
開放式網絡和可擴展性：有了分布式圖像處理結構，使每個前端設備作為網絡節點不依賴集中控制點，它是基于聚合而不是分層原則的。這樣，您在需要添加或者減少監視點時可在所需的地方添加前端設備，實現逐階段擴展。并且在高度分布式監視點中，所有前端設備均跨多個設備進行管理。
無限延伸您的視野：該系統使用最節省的圖像傳輸手段實現實時遠程視頻監控，讓所有相關的工作人員不管身在何處，只要通過電腦和互聯網就可以實時遠程視頻監視的任何監視點，達到人人可以遠程視頻監控視點的情況。
遠程集中監控：變電站配變得設備的遠程視頻情況全部集中到調度中心，特別是畫面發生變化（有人入侵、設備產生火花等）的時候，動態檢測錄像自動集中到調度中心。
一般防護：實現以往傳統視頻監控系統的功能（防盜、防火監控，管理監控，環境監控）。
三、遠程視頻監控系統結構
包括前端視頻設、傳輸網絡、圖像顯示和錄像設備等3個主要部分：
1. 前端視頻設備：包括視頻源、數字編碼設備、傳輸接口，分布式獨立運行，獨立完成圖像采集、視頻的壓縮和遠程無線的傳輸。
2. 傳輸網絡：包括ADSL、寬帶、專線、WIFI接入Internet設備、局域網的網線（有線和無線）和網絡設備。

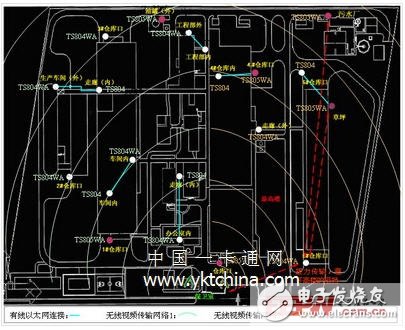

3. 圖像顯示和錄像設備：主要是采用PC的架構，根據圖像顯示和錄像的數量配置，而且根據實際的需求安裝相關的軟件。 四、網絡攝像機分布及傳輸網絡：
前端視頻設備： 6寸室外高速MPEG4智能高速網絡球機TS805WA
前端視頻設備： 增強型MPEG4 CCD無線網絡攝像機TS804WA
傳輸網絡的分析：本方案所選用的前端視頻設備的碼流可以設定為300K~400K，需要根據網絡狀態來設定各個設備的碼流，達到圖像最佳效果，所以，需要全面計算各個網絡節點的帶寬，分析出整個網絡的瓶頸。

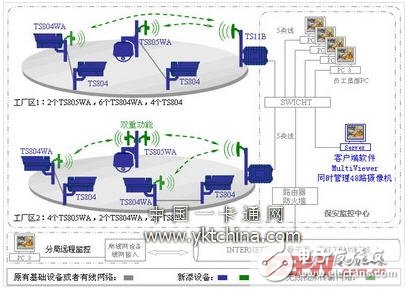

全站網絡狀態結構分析圖：
為了保證20個微波網絡攝像機的高質量的信號傳送到保安中心，微波無線攝像機通過2組WLAN的傳輸，這樣就可以解決本遠程視頻監控方案的網絡傳輸?shù)乃衅款i。本項目可以設定的平均碼流為200K，這樣就可以達到最好的效果設置，每路前端視頻設備200K碼流計算，按照以下計算公式，20個前端設備的總需要帶寬為4M＋，這樣在監控中心必須把20個攝像機分為2個區，每個區為不大于15個攝像機，分別用1臺服務器（PC）監控傳輸網絡設備：本方案完全可以利用原來已有的網絡設備，包括網絡交換機和網線，只要在前端視頻設備安裝的有一個以太網接口（網線）就可以，如果以太網接口不夠，在原來的網絡上添加交換機和網線就可以。圖像顯示和錄像設備硬件配置：根據前面分析，本方案盡量利用運來的或者已經有的設備為原則。
保安監控圖像顯示設備和錄像硬件配置要求
1.中央處理器（CPU）：Intel P4 2.4GHz（含）以上。
2.主內存：512MB （含） 以上。
3.內建160 GB（含）以上硬盤×2個，鍵盤，鼠標。
4.操作系統：Windows XP Professional Professional中文操作系統。
5.安裝TOPSEE Player 客戶端軟件（1.0版）。
6.顯示器17寸（含）以上彩色液晶顯示器或者CRT顯示器，解析度1024x768（含）以上。
7.同時顯示16畫面，前端攝像設備的最高圖像配置的畫面（分辨率352x244，25幀/秒）
8.實現（7*24小時錄像）硬盤最小容量： 7天×10路×24小時×0.18G=302.4G
廠相關人員圖像顯示設備硬件配置（完全利用辦公的PC來實現）：
1.中央處理器（CPU）：Intel P4 1.6GHz（含）以上。
2.主內存：512MB （含） 以上。
3.內建80 GB（含）以上硬盤×1個，鍵盤，鼠標。
4.操作系統：Windows XP Professional Professional中文操作系統。
5.安裝TOPSEE Player客戶端軟件（1.0版）。
6.顯示器17寸（含）以上彩色液晶顯示器或者CRT顯示器，解析度1024x768（含）以上。
7.同時顯示16畫面，前端攝像設備的最高圖像配置的畫面（分辨率為352x244，25幀/秒）。
五、系統設計依據及規范：
系統規劃設計必須按照國際、國家和本地區的有關標準和規范進行。此外，系統的總體結構以及各個子系統必須結構化和標準化，并代表當今最新的技術成就。
本設計將依據和參照以下的設計規范和要求進行：
《中華人民共和國公共安全行業標準》GA/T75-94。
《銀行營業場所安全防范工程設計規范》GB/T16676-1996。
《通信電源和空調集中監控系統技術要求》原郵電部YDN 023-1996
《通信局（站）電源、空調及環境集中監控管理系統前端智能設備通信協議》（1999年3月）
《通信電源集中監控系統工程設計暫行規定》（YD5027-96）原郵電部
《智能建筑設計標準》（GB/T50314-2000）
《民用建筑電氣設計規范》（JGJ/T 16-1992）
《建筑與建筑群綜合布線系統工程設計規范》（GB/T50311-2000）
《建筑與建筑群綜合布線系統工程驗收規范》（GB/T50312-2000）
