一款工作在1.575 GHz的單頻天線設計

　　設計了一款工作在1.575 GHz的單頻天線和一款在1.2 GHz~1.4 GHz表現磁負特性的超材料結構單元。對單頻天線接地板加載兩個超材料結構單元，可以使天線工作在1.268 GHz和1.575 GHz。其中，較高的諧振頻率是由天線自身產生，較低諧振頻率是由超材料結構單元的加入激發產生。該天線具有結構緊湊、頻帶寬、體積小、易于加工等特點。單頻天線加工了實物，仿真結果與實測結果基本一致。

　　0引言

　　衛星導航系統是指為地面、海洋、空間及太空的各種載體提供位置、速度等信息服務的專業系統，可實現對目標的定位、導航和管理，已經在軍事和民用等不同領域發揮出重要的作用，成為不可或缺的無線電應用技術。目前，全球衛星導航系統（GNSS）包括美國的GPS、俄羅斯的GLONASS、歐洲的Galileo以及中國的BDS 1/2。其中，GPS和GLONASS已經覆蓋全球。北斗一代可以同時提供導航和通信服務，并且在中國已經成功應用；2012年，北斗二代向亞太大部分地區正式提供服務。隨著多模衛星組合導航技術的發展，可以接收多個頻率信號的衛星接收天線得到了廣泛的關注。導航衛星信號要求導航終端天線具有良好的右旋圓極化特性。為了滿足各種需求，寬帶、多頻段、小型化等不同性能的天線成為了主流趨勢。

　　微帶天線具有剖面低、重量輕、成本低和容易集成等特點。隨著科技的發展，多頻段天線已經成為了研究的熱點。然而大多數天線只能覆蓋單個頻段。提出的天線可以覆蓋GPS L1、GLONASS L1、BDS-2 B1和B3頻段。但是，該天線尺寸大、厚度厚，而且有較復雜的饋電網。同時，文獻中給出的天線設計多考慮天線自身的電性能實現，對結構方面的設計及不同載體的要求卻很少顧及，如天線的載體限制尺寸等。

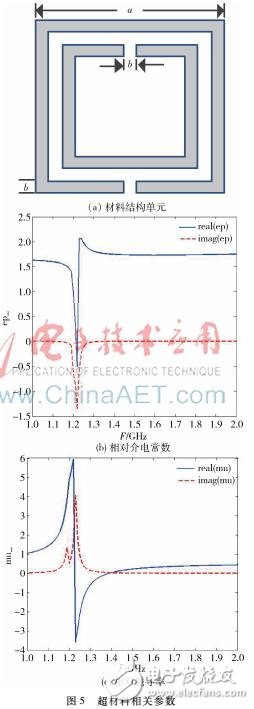

　　超材料（Metamaterials）是一類具有自然界中材料所不具備的超長物理性質的等效均勻人工復合結構（復合材料）。超材料是由人工構造的微結構組成的，以等效介電常數、等效磁導率描述其整體電磁特性。為了方便介紹，本文把磁導率設為橫坐標，介電常數設為縱坐標，理論上存在的媒質空間按磁導率和介電常數的正負關系劃分在4個象限中，如圖1所示。
