在CMMB的系統構成中，CMMB信號主要由S波段衛星覆蓋網絡和U波段地面覆蓋網絡實現信號覆蓋。S波段衛星網絡廣播信道用于直接接收，Ku波段上行，S波段下行；分發信道用于地面增補轉發接收，Ku波段上行，Ku波段下行，由地面增補網絡轉發器轉為S波段發送到CMMB終端。為實現城市人口密集區域移動多媒體廣播電視信號的有效覆蓋，采用U波段地面無線發射構建城市U波段地面覆蓋網絡。

CMMB系統參數和指標

　　CMMB主要系統參數和指標是移動多媒體廣播電視系統建立過程中的基本要求。CMMB的主要系統參數和指標為：

　?。?）音視頻編碼

　?。?）信道傳輸

　?。?）S波段衛星

　　（4）地面覆蓋網絡

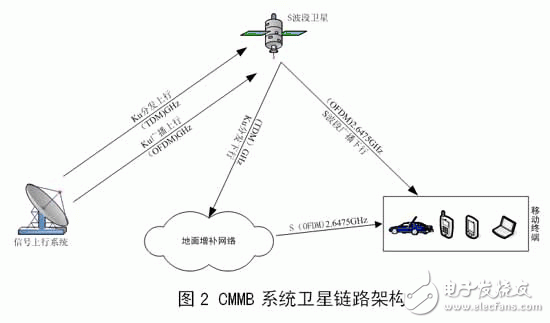

　CMMB系統使用S波段衛星通過廣播信道和分發信道實現全國范圍的移動多媒體廣播電視信號的有效覆蓋。廣播信道用于CMMB終端直接接收，Ku波段上行，S波段下行；分發信道用于地面增補轉發接收，Ku波段上行，Ku波段下行，由地面增補網絡轉發器轉為S波段發送到CMMB終端。

　　在CMMB衛星傳輸覆蓋中，廣播信道直接提供全國大范圍的S波段CMMB信號覆蓋，分發信道提供S波段地面增補覆蓋網的CMMB信號，實現衛星陰影區S波段CMMB信號的增補轉發。

S波段地面增補網與S波段衛星系統同步

　　地面增補網與衛星系統同步的關鍵是確保S波段衛星信號到達接收終端的時間與S波段地面增補設備轉發信號到達接收終端的時間一致。要實現地面增補網與衛星系統同步，關鍵是確定地面增補轉發器轉發信號的發送時刻。

　　在地面增補轉發器轉發信號發送時刻關系圖中，一定區域內廣播信道與分發信道衛星傳輸鏈路時間相同；考慮到地面信號在其覆蓋范圍內到達接收終端的時間可以忽略不計，因此廣播信道發送延時與地面增補處理延時時間相同時，即可保證地面增補網轉發信號的發送時刻與廣播信道信號到達地面的時刻一致。地面增補轉發器轉發信號的發送時刻為：

　　在具體實現中：

　　（1）分發信道發送時刻必須早于廣播信道發送時刻，分發信道發送時刻提前廣播信道發送時刻不大于250ms；
　?。?）分發信道將廣播信道發送時刻、分發信道發送時刻、地面增補網轉發發送時刻等系統同步信息填充至分發信道數據流中發射到地面增補網絡；
　　（3）地面增補轉發器接收并提取同步信息，控制地面增補信號發送。

U波段地面覆蓋網絡

　　CMMB的U波段地面覆蓋網絡采用單發射臺站覆蓋或單頻網覆蓋兩種覆蓋方式實現中央節目和地方節目的集成播出。

　?。?）單發射臺站
　　對于城區面積較小、樓宇密度較低、地勢較平坦的地區，單個發射臺站可完成基本覆蓋要求的，采用單個發射臺站以及同頻轉發器補充覆蓋的建設方式。在單發射臺站覆蓋方式中，主發射塔發射U波段CMMB信號完成覆蓋地區的基本覆蓋，各個同頻轉發器接收到主發射塔的信號放大后以同樣的頻率發射，完成主發射臺陰影區的補充覆蓋。
　
　?。?）單頻網
　　對于城區面積較大、單發射臺站覆蓋方式無法滿足基本覆蓋要求的地區，采用單頻網（SFN）覆蓋方式，即基于若干發射臺站建成本地區單頻網實現基本覆蓋，覆蓋陰影地區由同頻轉發器補充覆蓋解決。在單頻網覆蓋方式中，節目傳輸分配中心通過光纜、微波
