隨著中國移動的TD-LTE網絡商用廣告頻頻出現在公眾的視野，4G時代的到來已經成為不爭的事實?，F(xiàn)階段，移動用戶對數據業務需求的急劇增加，用戶數量的日益增長，移動網絡速率也已經開始跟不上時代前進的節拍，這也將逐步轉變?yōu)槲磥?lái)移動通信業務的主要矛盾。相對于2G/3G而言，LTE用戶能體驗到的最明顯的大躍進就是更高的下載速率，而且其面向IP和移動互聯網的設計為更多、更新的數據應用提供了更加寬廣的業務平臺，多種互聯網服務，即便是超高清影視，在LTE網絡上也能夠輕松實現。所以，對于4G終端而言，以用戶體驗為目標的測試也變得比任何時候都重要。數據應用測試，主要是HTTP /FTP/Ping/IMS等業務，基本覆蓋了目前人們所使用的主要業務，用數據定量地展示了移動網絡的用戶體驗。針對數據應用測試，本文將介紹一個非常完美的解決方案。

1. 數據應用測試

數據應用測試是面向最終用戶體驗的測試，通過用戶的日常應用來驗證終端軟硬件的整體性能，確保終端滿足最初的設計性能。數據應用測試的方法是在一個獨立可控的環境中運行用戶應用程序 (如彩信，下載行為，網頁瀏覽，流媒體業務等) 來驗證終端是否最終能夠達到商用的標準。測試的主要架構如圖1所示，終端用戶利用無線基站的資源，通過IP域訪問服務器，完成FTP下載、HTTP訪問網頁等業務。

在早期，很多終端研發工程師需要利用商用網絡，通過真實基站完成這一項測試。由于商用網絡運行環境的不確定性，比如，資源分配的隨機性和無線環境的影響，很難準確地反映終端的真實能力。因此，擁有一個可用于應用測試、無線資源和環境可控的測試平臺是非常有必要的。

2．CMW500測試平臺

CMW500是一款通用的數字無線綜合測試儀，頻率范圍從70MHz~6GHz，支持所有的移動通信標準，也非常容易擴展到將來的標準。測試儀所提供的信令和非信令測試模式可根據測試需求自由定制，為用戶提供了極大的靈活性。因此，在產線、研發、實驗室各個測試應用階段都得到了非常廣泛、成功的應用。目前，在數據應用測試方面，CMW500支持LTE(TDD/FDD)、GSM/(E)GPRS、WiMAX、WLAN（abgn）、WCDMA\HSPA+、CDMA2000/EVDO(0/A/B)等完整的應用測試解決方案，可以滿足終端多種網絡通信技術的測試要求。
3.CMW500用于數據應用測試

從GSM網絡的12Kbps下載速率，到現階段FDD-LTE的150Mbps，現代通信網絡在速率上無疑是一個巨大的躍進。在高速率的情況下，測試中任何一個環節的瓶頸都會影響到最終的測試結果。比如，PC的百兆網卡會影響到150Mbps的流量測試。與同類型儀表相比，CMW500采取內置服務器的方式，并且內置應用測試軟件，避免了任何瓶頸的出現。CMW500提供了多種服務類型，可以覆蓋幾乎所有的應用測試，具體包含有：1、驗證終端的某項具體業務，包括可以達到的上下行數據速率，BLER/FER，ACK/NACK等服務質量指標，并可進行IP的統計；2、多項業務并行下終端的支持情況，研究它們之間的相互影響情況；3、結合射頻指標、實時信令消息以及IP包分析，輔助分析在測試中發現的問題。

CMW500用于應用測試的優勢有如下幾點：首先，高度集中的測試平臺，在內置服務器和應用軟件的幫助下，用戶完成各項應用測試變得十分簡單；除了內置服務器外，CMW500同時也提供了外置服務器的網絡接口，測試人員根據需要，以CMW500作為IP中繼，訪問局域網或廣域網。其次，與實際網絡測試相比，CMW500的無線資源可根據用戶的需求，自定義分配和加擾；利用CMW500內置衰落模擬器或外接衰落模擬器，測試各種衰落場景下的用戶體驗，如高速行駛時的下載速率。最后，由于內置服務器硬件和測試軟件的統一，使得測試結果具備了一致性；外接服務器的硬件形形色色，或者服務器軟件中可能存在的瓶頸或異常，都可能帶來測試結果的差異，而高度集中的測試架構避免了這種差異的發生。

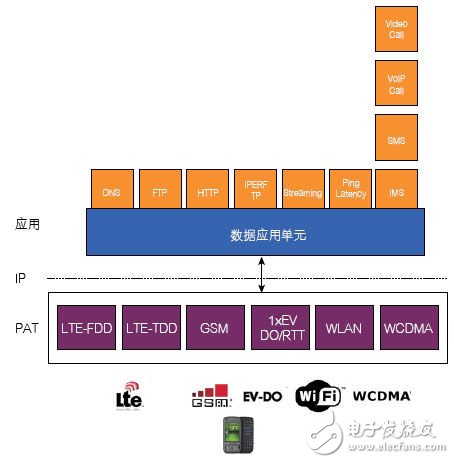

CMW500目前支持的測試主要包含：1. Ping用于檢查網絡是否通暢或者網絡連接速度；2. DNS用于域名解析功能測試；3. HTTP是用瀏覽器訪問網頁；4. Streaming是視頻流測試；5. IMS是IP多媒體服務，可以進行對基于IP層的語音、視頻通話和彩信的測試；6. FTP指文件傳輸速度測試，7. Iperf是網絡性能測試。在這些測試中，Iperf和FTP可以定量的反映網絡寬帶性能，也就是吞吐量測試。

4.3G/4G吞吐量測試結果對比

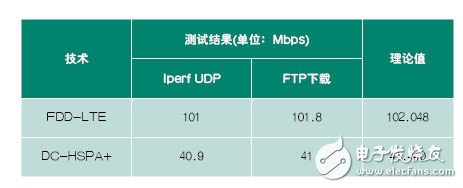

表1是對3G和4G兩款無線上網卡測試的結果。4G無線上網卡：FDD-LTE，終端類別為3。3G無線上網卡：WCDMA制式，支持DC-HSPA，終端類別為24。

從表中可看出，4G的下載速率可達百兆，遠遠超過3G的下載速率。

5．結束語

更高速率的業務應用，是現代移動通信技術發展的重要驅動力之一。所以，我們有理由相信，應用測試必將成為4G時代的測試重點。
