摘要：詳細介紹了Winbond公司生產的ISD2560語音芯片的引腳功能、操作模式以及具體使用方法，給出了用AT89C51與ISD2560構成的語音系統的硬件結構和軟件設計方法。

目前，電腦語音服務的應用范圍越來越廣，如電腦語音鐘、語音型數字萬用表、手機話費查詢系統以及公共汽車報站器等。而Ｗｉｎｂｏｎｄ公司生產的ＩＳＤ２５００系列語音芯片是具有較強功能的一種電腦語音錄放器件，它能夠應用在很多需要語音服務的場合。ＡＴ８９Ｃ５１是ＡＴＭＥＬ公司生產的性能良好、價格便宜的單片機。文中介紹了用ＡＴ８９Ｃ５１和ＩＳＤ２５６０構成的智能型排隊機的語音部分，可實現語音的分段錄取和組合回放，同時可通過修改軟件實現整段或循環播放。本文重點介紹了用該電路來完成語音的組合播放等功能的實現方法。

ＩＳＤ２５６０是ＩＳＤ系列單片語音錄放集成電路的一種。這是一種永久記憶型語音錄放電路，錄音時間為６０ｓ，可重復錄放１０萬次。該芯片采用多電平直接模擬量存儲專利技術，每個采樣值可直接存儲在片內單個ＥＥＰＲＯＭ單元中，因此能夠非常真實、自然地再現語音、音樂、音調和效果聲，從而避免了一般固體錄音電路因量化和壓縮造成的量化噪聲和“金屬聲”。該器件的采樣頻率為８．０ｋＨｚ，同一系列的產品采樣頻率越低?錄放時間越長? 但通頻帶和音質會有所降低。此外，ＩＳＤ２５６０還省去了Ａ／Ｄ和Ｄ／Ａ轉換器。其集成度較高，內部包括前置放大器、內部時鐘、定時器、采樣時鐘、濾波器、自動增益控制、邏輯控制、模擬收發器、解碼器和４８０ ｋ字節的ＥＥＰＲＯＭ。ＩＳＤ２５６０內部ＥＥＰＲＯＭ存儲單元均勻分為６００行，有６００個地址單元，每個地址單元指向其中一行，每一個地址單元的地址分辨率為１００ ｍｓ。此外，ＩＳＤ２５６０還具備微控制器所需的控制接口。通過操縱地址和控制線可完成不同的任務，以實現復雜的信息處理功能，如信息的組合、連接、設定固定的信息段和信息管理等。ＩＳＤ２５６０可不分段，也可按最小段長為單位來任意組合分段。

１ ＩＳＤ２５６０的引腳功能

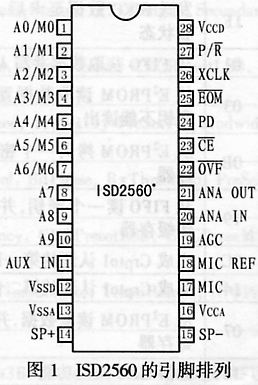

ＩＳＤ２５６０具有２８腳ＳＯＩＣ和２８腳ＰＤＩＰ兩種封裝形式。圖１所示是其引腳排列。各引腳的主要功能如下：

電源（ＶＣＣＡ，ＶＣＣＤ）：為了最大限度的減小噪聲，芯片內部的模擬和數字電路使用不同的電源總線，并且分別引到外封裝上。模擬和數字電源端最好分別走線，并應盡可能在靠近供電端處相連，而去耦電容則應盡量靠近芯片。

地線（ＶＳＳＡ，ＶＳＳＤ）：由于芯片內部使用不同的模擬和數字地線，因此，這兩腳最好通過低阻抗通路連接到地。

節電控制（ＰＤ）：該端拉高可使芯片停止工作而進入節電狀態。當芯片發生溢出?即ＯＶＦ端輸出低電平?后，應將本端短暫變高以復位芯片；另外，ＰＤ端在模式６下還有特殊的用途。

片選（ＣＥ） ：該端變低且ＰＤ也為低電平時，允許進行錄、放操作。芯片在該端的下降沿將鎖存地址線和Ｐ／ Ｒ端的狀態；另外，它在模式６中也有特殊的意義。

錄放模式（Ｐ／ Ｒ）：該端狀態一般在ＣＥ的下降沿鎖存。高電平選擇放音，低電平選擇錄音。錄音時，由地址端提供起始地址，直到錄音持續到ＣＥ或ＰＤ變高，或內存溢出；如果是前一種情況，芯片將自動在錄音結束處寫入ＥＯＭ標志。放音時，由地址端提供起始地址，放音持續到ＥＯＭ標志。如果ＣＥ一直為低，或芯片工作在某些操作模式，放音則會忽略ＥＯＭ而繼續進行下去，直到發生溢出為止。

信息結尾標志（ＥＯＭ）：ＥＯＭ標志在錄音時由芯片自動插入到該信息段的結尾。當放音遇到ＥＯＭ時，該端輸出低電平脈沖。另外，ＩＳＤ２５６０芯片內部會自動檢測電源電壓以維護信息的完整性，當電壓低于３．５Ｖ時，該端變低，此時芯片只能放音。在模式狀態下，可用來驅動ＬＥＤ，以指示芯片當前的工作狀態。

圖2

    溢出標志（ＯＶＦ）：芯片處于存儲空間末尾時，該端輸出低電平脈沖以表示溢出，之后該端狀態跟隨ＣＥ端的狀態，直到ＰＤ端變高。此外，該端還可用于級聯多個語音芯片來延長放音時間。

話筒輸入（ＭＩＣ）：該端連至片內前置放大器。片內自動增益控制電路（ＡＧＣ）可將增益控制在－１５～２４ｄＢ。外接話筒應通過串聯電容耦合到該端。耦合電容值和該端的１０ｋΩ輸入阻抗決定了芯片頻帶的低頻截止點。

話筒參考（ＭＩＣ ＲＥＦ）：該端是前置放大器的反向輸入。當以差分形式連接話筒時，可減小噪聲，并提高共模抑制比。

自動增益控制（ＡＧＣ）：ＡＧＣ可動態調整前置增益以補償話筒輸入電平的寬幅變化，這樣在錄制變化很大的音量（從耳語到喧囂聲）時就能保持最小失真。響應時間取決于該端內置的５ｋΩ電阻和從該端到ＶＳＳＡ端所接電容的時間常數。釋放時間則取決于該端外接的并聯對地電容和電阻設定的時間常數。選用標稱值分別為４７０ｋΩ和４．７μＦ的電阻、電容可以得到滿意的效果。

模擬輸出(ＡＮＡ ＯＵＴ)：前置放大器輸出。其前置電壓增益取決于ＡＧＣ端電平。

模擬輸入(ＡＮＡ ＩＮ)：該端為芯片錄音信號輸入。對話筒輸入來說，ＡＮＡ ＯＵＴ端應通過外接電容連至該端，該電容和本端的３ｋΩ輸入阻抗決定了芯片頻帶的附加低端截止頻率。其它音源可通過交流耦合直接連至該端。

揚聲器輸出（ＳＰ＋、ＳＰ－）：可驅動１６Ω以上的喇叭（內存放音時功率為１２．２ｍＷ?ＡＵＸ ＩＮ放音時功率為５０ｍＷ）。單端輸出時必須在輸出端和喇叭間接耦合電容?而雙端輸出則不用電容就能將功率提高至４倍。

圖3

    輔助輸入(ＡＵＸ ＩＮ)：當ＣＥ和Ｐ／ Ｒ為高，不進行放音或處入放音溢出狀態時?該端的輸入信號將通過內部功放驅動喇叭輸出端。當多個ＩＳＤ２５６０芯片級聯時?后級的喇叭輸出將通過該端連接到本級的輸出放大器。為防止噪聲?建議在存放內存信息時?該端不要有驅動信號。

外部時鐘(ＸＣＬＫ)：該端內部有下拉元件，不用時應接地。

地址／模式輸入（ＡＸ／ＭＸ） ：地址端的作用取決于最高兩位（ＭＳＢ，即Ａ８和Ａ９）的狀態。當最高兩位中有一個為０時，所有輸入均作為當前錄音或放音的起始地址。地址端只作輸入，不輸出操作過程中的內部地址信息。地址在ＣＥ的下降沿鎖存。當最高兩位全為１時，Ａ０～Ａ６可用于模式選擇。

２　操作模式

由于ＩＳＤ２５６０內置了若干種操作模式，因而可用最少的外圍器件實現最多的功能。操作模式也由地址端控制；當最高兩位都為１時，其它地址端置高可選擇某個（或某幾個）特定模式。因此操作模式和直接尋址相互排斥。具體操作模式見表１所列。操作模式可由微控制器也可由硬件實現。使用操作模式要注意兩點：（１）所有操作最初都是從０地址?即存儲空間的起始端?開始。后續的操作根據選用的模式可從其它地址開始。但是，電路由錄轉放或由放轉錄（Ｍ６模式除外），或都執行了掉電周期后，地址計數器將復位為０。（２）當ＣＥ變低且最高兩地址位同為高時，執行操作模式。這種操作模式將一直有效，直到ＣＥ再次由高變低，芯片重新鎖存當前的地址／模式端電平并執行相應的操作為止。

表1 操作模式簡表

３ 基于ＩＳＤ２５６０的語音播放電路設計

３．１ 系統硬件電路

圖２所示為ＩＳＤ２５６０與ＡＴ８９Ｃ５１連接示意圖。圖中，單片機系統的晶振Ｙ１為１１．０５９３ＭＨｚ，ＥＯＭ直接接到Ｐ１．７，ＰＤ接到Ｐ１．６，ＣＥ接到Ｐ３．６，ＸＣＬＫ接地。ＳＮ７４ＨＣ５７３是地址鎖存器，ＬＭ３８６Ｎ－１為音頻功率放大器。本系統中的語音芯片工作在放音狀態下，其片內的信息可通過專用的ＩＳＤ１４２５高級語音編程拷貝機拷貝，因此放音質量非常好，也可以通過它來讀取每段語音的存儲地址。圖３所示是ＩＳＤ２５６０的放音時序圖。

３．２ 系統軟件設計

基于ＩＳＤ２５６０的語音系統軟件設計流程圖如圖４所示。假設要播放的語音段有２０段，那么，把一個數送到ＤＰＴＲ對應的地址中去時，必須先等待語音芯片的ＥＯＭ腳電平變低，然后再等待ＥＯＭ腳電平變高，才可以繼續讀其它段的內容；否則會出現“啪啪”聲。另外，也可以在各段語音的后面加一些適當?shù)难訒r(shí)。

４　結束語

ＩＳＤ２５６０語音芯片在語音錄放系統中的實際應用效果非常好，而且編程也比較簡單，與其它一些數字語音芯片相比，ＩＳＤ２５６０的突出特點是放音效果極佳，能夠非常真實、自然地再現語音、音樂、音調和效果聲，另外，使用該芯片也可自己設計電路實現錄音操作，使用十分方便。
