二、分頻器的選擇與制作

??? 當你選定了揚聲器單元之后，隨之而來的就是要選擇和制作分頻器。分頻器分為普通式的分頻器和電子分頻器兩大類。

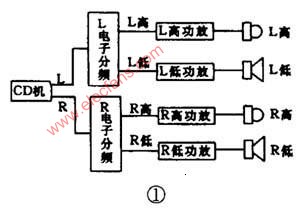

??? 電子分頻器是將信號源傳送過來的微小音頻信號直接進入電子分頻器。由電子分頻將全頻帶（從低音到高音）的信號分成為高音和低音信號，分別傳送到相對應的功放進行放大，然后再推動相對應的揚聲器單元發出聲音見圖 1 。電子分頻是一個相對比較復雜，但重播效果良好的音樂重播系統。電子二分頻系統除分頻器外，還需要 4 個聲道的音頻功率放大器。電子三分頻系統，需要 6 聲道的功放，而電子四分頻則需要 8 個獨立聲道的功放。電子分頻的優點是重播音色好，各頻帶間的平衡調整簡便易行，但制作成本較高。

??? 對于自制音箱來說，采用傳統的功率分頻器比較簡單，見圖 2 。從圖中可以看出，傳統的功率分頻器只有 L1 、 C1 、 L2 、 C2 以及高音衰減電阻 R 等 5 個元器件就可以組成。 L1 、 C1 組成低通濾波器，通過它的作用，只保留音頻信號中的低頻部分去驅動低音揚聲器單元。 L2 、 C2 組成高通濾波器，只保留音頻信號中的高頻部分去驅動高音單元。普通的二分頻器還可以采用一只電感、一只電容的分頻方式和比圖 2 復雜的分頻方式。這些不同的分頻方式各有優缺點。但本文的出發點還是以最常見的圖 2 為基礎。

??? 我們在附表中列出了在不同揚聲器阻抗、不同的分頻頻率下的電感與電容的數值。

為什么要列出這么大的一堆數值？這自有它的道理。只要你的揚聲器單元足夠好，音箱的設計與加工合理，調試準確，不論分頻頻率采用 2000Hz 、 3000Hz 還是 4000Hz ，都可以得出一條平坦地、合格的測試曲線；但在主觀聽音時，不同分頻點音箱的重播音色與音樂表現則大不相同。分頻頻率偏高的音箱，高頻比較亮麗，但整體音色偏??；分頻頻率較低的音箱，重播音色比較厚道、自然。當然這一切都是在一定的范圍內進行的。如果分頻點偏移過大，將會由于揚聲器單元自身頻寬的限制，造成高、低音的銜接不良。

??? 有這樣一條規律，這就是分頻點選得越低，分頻器所使用的電感和電容數值就越大，制作成本也就越高。所以有些不太負責任的廠家，將產品的分頻點選得很高，這就保證不了音箱重播時的聲音表現。

??? 普通分頻器雖然結構簡單，但在制作方面，也有它的特性。

??? 1 ．怎樣選擇電感線圈

??? 分頻器所使用的電感線圈分為空芯線圈和鐵芯線圈兩類；而鐵芯線圈又分為真鐵芯和鐵氧體芯兩類。

??? 在分頻器中，空芯線圈的效果是最好的，但相對也是體積最大、制作成本最高的?？招揪€圈的優點在于失其低、受揚聲器磁場的影響小。在選擇空芯電感線圈時，主要應注意電感線圈線徑的選擇。所選用的漆包線，一定要能夠承載相應的功率電流。如果所用的線徑偏細，在大功率下工作時，電感線圈容易過熱燒毀。所選用的線徑，通過計算，只要夠用或有些余量就可以了。盲目加大線徑，一來成本太高，二來加工起來難度也較大。

??? 鐵芯線圈和磁芯線圈（鐵氧鐵線圈）可以縮小線圈的體積，降低制作成本。但由于導磁體的介入，會引入由于磁飽和而造成的失真。同時也會由于揚聲器單元磁場的影響。造成分頻點的偏移。

??? 在選擇鐵芯線圈時，鐵芯自身的功率是一個關鍵。通過大量地實驗證實，鐵芯線圈功率只有達到或超過低音單元最大功率的 50 ％以上時，才能以較低的失真正常工作。

??? 鐵芯線圈由于鐵芯材料磁滯的影響，使得重播音色甜化，但瞬態特性也有所降低。

??? 近年來的功率分頻器，稍好一點的，基本上都采用空芯線圈。

??? 空芯線圈以圓型漆包線繞制的成本最低。使用絞合線、六角線、帶狀線的成本會貴很多。目前已有不少品種的無氧銅漆包線，使用之后，重播音色會有所提高。

???? 2 ．怎樣選擇分頻電容

??? 在分頻器中，電容的可選擇種類很多。從最普通的電解電容、無感電容、音頻專用通心電容、滌綸、聚苯、聚丙電容應有盡有。但這些電容的價格也一種比一種高，有些個別名牌的電容，賣成了天價。

??? 使用名牌的電容，固然有容值準確、性能穩定、重播音色好等優點。但對于中檔左右的自制音箱來說，選擇百元一只的電容，就有些成本偏高。

??? 在選擇分頻電容時，低頻通道可以選用精度高、質量好的電解電容反向串接，或在其兩端并一只小型聚苯、聚丙電容見圖3 。這樣做效果不錯，價格又很經濟。至于高頻電容，由于容量小，價格相對比較低，適當選擇好一些無妨。

?? 對于高頻衰減電阻的選擇，主要是注意電阻本身的功率。用在大功率的音箱中，衰減電阻的功率相對也要大些；用在小功率的音箱中，電阻的功率也可以減小。否則就會造成大頭小身子或小頭大身子的不匹配現象。

??? 總之，在選擇分頻器的元器件時，要目的明確，量體裁衣，才是最經濟、最合理的。

?三、箱體加工

??? 在音箱的制作過程中，音箱箱體的加工是至關重要的一環。

??? 在箱體加工中，最重要的只有兩點，一是箱體加工尺寸精度要高；二是箱體材料選擇準確。在制作音箱箱體的材料中，有高級原木；有高強度的多層板；有合成材料；也有有機玻璃和石材等。所謂的高級原木，不單單指木材本身的高檔、名貴，最重要的是木材本身要經過多年的干燥和老化處理。只有這樣，才能保證制作的箱體不開裂，不變形。

??? 經過前人多年的實踐，制作音箱箱體的材料，以足夠厚度的多層板和高級原木的音色最好，但價格也最貴。有機玻璃箱體的整體感也不錯；中密度板，是制作音箱箱體最實惠的材料。

??? 在音箱箱體的加工中，有如下的幾種方法：

???? 1 ．折彎法見圖 4 。此方法是在計算好的、貼有 PVC 面料的長條中密度板上開 V 形槽，然后彎折、膠合而成的音箱箱體。大批量的音箱生產多采用此法。

??? 2 ．鑲條加固法見圖 5 。在自制音箱中，根據圖紙將板料切好，然后在板料的接口處，加上涂膠的木條進行加固結合。這種方法適合手工制作音箱。

3 ．拼裝法見圖 6 。這是一種音箱制作的新工藝。在音箱板的四周，用精密加工機械開有 45° ＋ 90 ° 的斜面和缺口。在手工制作的音箱箱體時，可以通過音箱板材 90° 缺口的自定位作用和 45° 的長斜面，只要在接口處涂上足夠的膠粘劑，拼裝后用繩子扎牢，待膠干后，即可得到加工精度高、堅固美觀的音箱箱體。

??? 待音箱箱體完成后，只要對箱體表面進行噴漆，貼木皮等裝飾處理，就大功告成了。

??? 四、自制音箱的裝配調試

??? 在自制音箱的總裝調試時，有以下的幾個問題需要注意：

??? 一是分頻器與揚聲器單元的連線 + 、 - 極千萬不可接錯。如果接錯了，音箱的聲音怎么也調不好。

??? 二是在安裝揚聲器單元時，每只固定螺釘?shù)乃删o度要一致。否則音箱在工作時，容易產生意外的諧振。

??? 三是倒相管的長度與箱內吸音材料的多少都要合適，否則對重播的音樂表現有影響。尤其是倒相管的長度，對音箱的測試頻響的低端會產生直接的影響。

??? 上述的幾部分都要多次地、細心地調整才行。自己動手制作音箱，是一個實踐、長知識的過程。

??? 通過自己的辛勤勞動，即收獲了音箱，又增長音箱制作方面的才干，還可以省下一部分購買成品音箱的錢改為它用，所以是一件多項收益的大好事，制作過程也還簡單，大家可以學習制作。
