Windows CE是一個開放的、可裁剪的、32位的實時嵌入式操作系統。它具有可靠性好、實時性高、內核體積小的特點，所以被廣泛用于各種嵌入式智能設備的開發，其應用涉及工業控制、信息家電、移動通信、汽車電子、個人電子消費品等各個領域，是當今應用最多、增長最快的嵌入式操作系統。而在這些嵌入式應用中，音頻模塊成為了大多數產品不可或缺的一部份。本文針對Windows CE操作系統，構造了基于Intel Xscale PXA272和TSC2101音頻芯片的音頻系統，并簡要介紹了其實現方法。

　　音頻系統的硬件實現

　　本設計中的音頻驅動采用Unified Audio模型實現，基于Intel Xscale PXA272處理器和TI 的TSC2101音頻芯片，使用了基于I2S(Inter-IC Sound)總線的音頻系統體系結構，系統原理圖如圖1所示。Intel Xscale PXA272芯片集成了I2S控制器，通過I2S總線處理音頻數據。其他信號(如控制信號)則需要單獨傳輸，在本設計中將Xscale PXA272芯片的SSP串口配置為SPI串口以實現控制信號的傳輸。

　　圖1 系統原理圖

　　I2S是菲利浦公司提出的串行數字音頻總線協議。PXA272的I2S控制器控制了I2S鏈接，I2S控制器由數據緩沖、狀態和控制寄存器、計數器組成。它們將系統內存和外設的音頻解碼芯片(TSC2101)連接，產生同步音頻。播放音頻文件時，I2S控制器通過I2SLINK連接將系統內存中數字化的聲音樣本發送到外設的TSC2101音頻解碼芯片中，然后由TSC2101芯片的數模轉換器將數字音頻信號轉換成模擬信號。

　　對于錄音來說，I2S控制器從外部的TSC2101音頻芯片接收到數字信號，然后將它們存儲到系統內存中。I2S提供了普通I2S和MSB-justified-I2S格式。通過5根引腳連接TSC2101芯片和PXA272的I2S控制器，形成音頻數據傳輸?shù)耐ǖ?。I2S控制器必需的信號主要有：一個碼率時鐘，可以引用外部或者內部時鐘源;一個控制信號提供“左/右”聲道控制信息;兩個串行音頻引腳，一個輸出一個輸入;碼率時鐘，I2S控制器會將可選的系統時鐘信號也發送到外部解碼器中。

　　I2S控制器通過DMA方式來訪問。DMA方式下，DMA控制器只能通過串行音頻數據寄存器(SADR)訪問FIFO。DMA控制器通常以8、16或32字節大小的塊存取FIFO隊列數據的。

　　本設計中采用的音頻芯片TSC2101集成了立體聲音頻解碼、觸摸屏控制芯片，立體聲DAC能以高達48Kb/s的采樣率播放音頻文件，專供PDA、PMP、智能手機和MP3播放機使用。TSC2101 將揚聲器放大器、耳機放大器和四線觸摸屏控制器與音頻編解碼器集成再一起，帶有一個立體聲頭戴送受話器接口、一個手機送受話器接口、一個單聲道8Ω揚聲器放大器以及一個32Ω受話器驅動器，并集成有一個電池監控器和一個片上溫度傳感器。

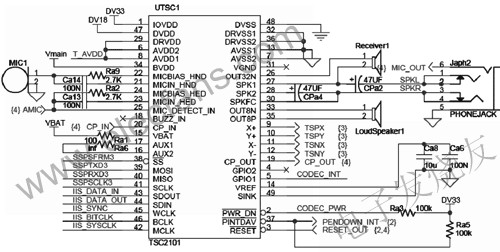

　　TSC2101芯片的電路設計如圖2所示。

?

　　圖2 TSC2101芯片電路設計

　　本設計為TSC2101在智能手機中的運用，CP-IN為通信模塊的語音輸入，CP-OUT則為音頻系統到通信模塊的輸出，在實際的應用中MIC1可以通過TSC2101的內部PGA(可編程增益放大)、AGC(自動增益控制)電路連接到CP-OUT，實現智能手機的話筒功能;同時，MIC1輸入還可以通過內部的ADC將語音數據采樣后經I2S總線傳輸?shù)教幚砥鞔鎯臻g實現錄音功能。當然，在智能手機通話的同時，還可以實現通話錄音功能。電路圖中的38～41引腳為SPI接口，42～46引腳為I2S控制引腳，引腳9～12為觸摸屏輸入，引腳27和28為音頻輸出可以連接耳機，引腳26連接手機聽筒，引腳33、35連接外置揚聲器。

　　采用Unified Audio模型實現音頻驅動

　　音頻驅動的實現方式包括MDD-PDD分層模式和不分層的Unified Audio模型。MDD-PDD作為直接實現流接口的一種方法，使用微軟提供的模型設備驅動程序
