1 引言

　　TLV320AIC23是TI公司推出的一款高性能立體聲音頻編解碼器，內置耳機輸出放大器，支持mic和line in二選一的輸入方式。輸入和輸出都具有可編程的增益調節功能。TLV320AIC23的模/數轉換器(ADC)和數，模轉換器(DAC)集成在芯片內部.采用先進的Σ一△過采樣技術.可以在8kHz至96kHz的采樣率下提供16bit、20bit、24bit和32bit的采樣數據。ADC和DAC的輸出信噪比分別可達90dB和100dB。同時。TLV320AIC23還具有很低的功耗(回放模式為23mW。節電模式為15μw)。上述優點使得TLV320AIC23成為一款非常理想的音頻編解碼器，與TI的DSP系列相配合更是相得益彰。

　　DSP/BIOS Driver Developer’s Kit(DDK)是TI為簡化驅動程序開發為TMS320系列DSP及其EVM板等提供的驅動程序開發套件。該套件為TMS320系列各種外圍器件提供完整的標準化驅動程序模型，使得驅動程序可以很方便地移植到其他應用中，大大提高驅動程序開發的效率。DDK是對每種TMS320系列DSP都提供的芯片支持庫(Chip Support Library—CSL)的補充，CSL提供對外圍器件寄存器配置及初始化等的低級控制，DDK完全通過CSL來對外圍器件進行控制。簡單地說。DDK建立在CSL上層.所以用DDK來開發驅動程序?qū)⒏鼮榭旖萸铱梢浦残愿谩?/P>

　　DDK為開發驅動程序定義了標準模型和一系列的API。為簡化程序設計。標準模型又被分為二個層次.其中高層稱為Class driver，低層稱為Mini—driver。Class drivei與器件相對獨立.完成諸如緩沖區管理和請求同步等功能.同時扮演著與API和Mini—driver二者接口的角色。Mini—driver完成特定的器件初始化和控制功能.它符合IOM(I/O Mini—driver)的接口標準。DDK的這種分層結構使得驅動開發人員僅需了解單一的Mini—driver API就可以完成整體外圍器件的驅動設計，而且這一過程比設計整個驅動程序要簡單得多，因為Class driver控制了緩沖區管理和同步等。DDK提供3種Class driver.分別為SIO/DIO、PIP/PIO和GIO，它們都可以和任何Mini—driver結合使用。

　　2 TLV320AIC23的驅動設計基礎

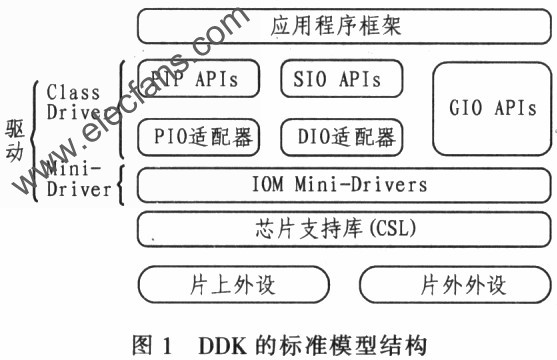

　　DDK的標準模型結構如圖1所示。高層的應用和底層驅動相互沒有直接的關聯，開發中只需通過Class driver控制Mini—driver。

　　下面以DM642 EVM板為例.說明基于DDK的TLV320AIC23的驅動程序設計方法。

　　首先，需要使用配置工具建立驅動程序的入口。在DSP/BIOS con_fig下的cdb文件中.依次選擇In-puffOutplut---Deviee Drivers→User→defined Drivers.在這些例程中一般已經添加了udevCodec.如果需要的話，用戶可以自行添加或編輯。右鍵單擊選擇Properties選項來編輯其屬性，其屬性應設置如下：

　　Comment：可以加入自己的注釋

　　lnit function：鍵入EVMDM642_EDMA_AIC23一init

　　Function table ptr：鍵入 EVMDM642_EDMA_A-IC23一Fxn8

　　Function table type：選擇IOM_Fxns

　　Deviceid：該項會被自動忽略.因為DM642 EVM板上只有一塊TLV320AIC23

　　Device params ptr：TLV320AIC23參數結構的入口指針.使用缺省參數時設為0x0

　　Device global data ptr：必須設置為OxO

　　正確配置驅動程序入口后.就要按照需要設置相關的參數。下面具體討論TLV320AIC23參數的設置。

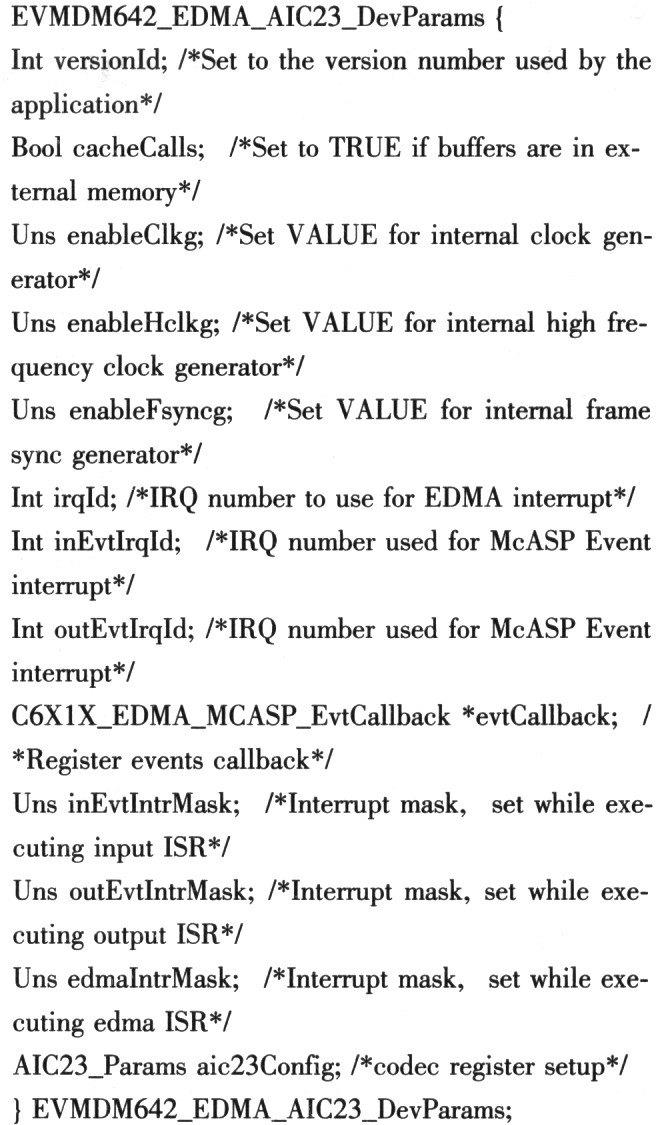

　　TLV320AIC23的參數結構體原型如下：

　　typedef struct

　　在一般應用中。上述結構體的大多數參數無需更改，需要修改的主要是aie23Config.它是TLV320AIC23控制寄存器值.需要通過它來控制TLV320AIC23的工作模式、輸入/輸出選擇、采樣率等重要參數。

　　除了復位寄存器外.TLV320AIC23共有9個控制寄存器.每個寄存器控制字長為9bit.地址位為7bit，共有16bit。地址位為高7位而控制字在低9位。具體如下：

　　Register0:左聲道輸入音量控制，缺省值為 0x0017

　　Register1:右聲道輸入音量控制，缺省值為 0x0017

　　Register 2：左聲道輸出音量控制。缺省值為Ox01F9

　　Register 3：右聲道輸出音量控制，缺省值為Ox01F9

　　Register 4：模擬音頻通道設置.缺省值為Ox0011

　　Register 5：數字音頻通道設置。缺省值為0x0000

　　Register 6：節電模式控制.缺省值為0x0000

　　Register 7：數字音頻接口格式控制，缺省值為0x0043

　　Register 8：采樣率控制，缺省為48kHz，對DM642EVM板.缺省值為Ox0002

　　Register 9：數字音頻接口激活開關.缺省值為0x0001

　　通常情況下需要修改的寄存器包括4號和8號寄存器.即選擇是由mic輸入還是由line in輸入和根據需要選擇采樣率。這2個寄存器的詳細配置如下：

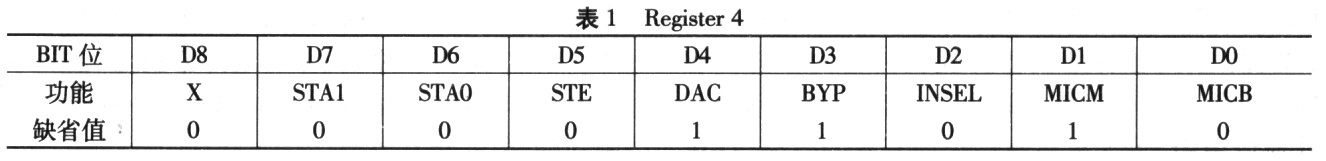

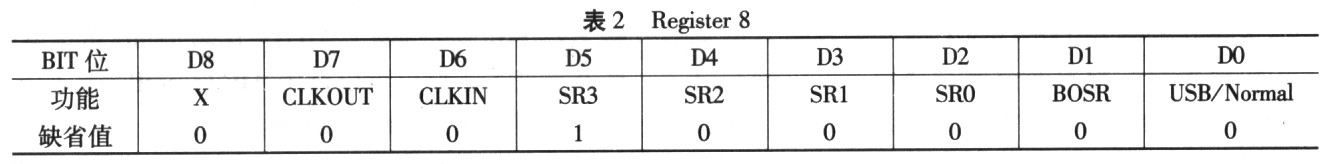

　　4號寄存器配置見表1，其中，D2位。INSEL(In-put select for ADC)是輸入選擇，“O”為line in;“l(fā)”為mic.D1位MICM(Microphone mute)是mic靜音開關.為“l(fā)”表示靜音。DO位MICB(Microphone boost)如設置為“1”將為mic輸入提供20dB的增益。8號寄存器配置見表2，其中，采樣率控制位為D5~D2的SR[3：O]。對于DM642 EVM板，設置方式見表3。

　　可見.需要通過4號寄存器的D2來選擇輸入，同時考慮Dl和DO對mic的控制;采樣率的控制通過設置8號寄存器的SR[3：0]來實現。

　　3 TLV320AIC23的驅動配置方法

　　很多初學者在運行DM642 EVM的echo或其他音頻例程時，最容易碰到的問題是通過line in輸入時有輸出.而通過mic輸入時沒有輸出，更不要說改變采樣率了。即使參考資料編輯aic23-h和emvdm642_edma_aic23.h修改Dcfauh參數仍然無法解決。

　　出現這樣的問題時。首先要了解TLV320AIC23的模擬音頻輸入為mic和line in二選一的，其次要知道如何能夠正確配置TLV320AIC23的參數使之滿足特定應用的需要。如果仔細分析echo例程和其他音頻例程的話，可以發現只有在echo例程中包含了aie23.h和emvdm642_edma_aie23.h 2個頭文件。其實在echo例程中.所包含的這2個頭文件和TLV320AIC23的初始化語句實際并未使用。如果屏蔽掉對這2個頭文件的包含以及TLV320AIC23的初始化語句，會發現編譯后仍然能夠正常運行。實際上echo例程中的TLV320AIC23初始化語句只是提供了對Ⅱ,V320AIC23進行配置的一種方法而并未直接使用。該方法在DDK包的emvdm642部分說明文件中也已提及。

　　由于在echo例程中初始化驅動程序人口和其他的音頻例程一樣使用了默認參數，而默認參數是通過調用DDK包中的evmdm642_edma_aic23.164庫獲得的.該庫不變則配置也不變，于是就會出現上述問題。

　　在明確了以上原理后.通過實踐證明，本文提供的以下三種配置方法可以適應各種應用。

　　方法一

　　既然默認參數是通過調用evmdm642_edlna_a-ic23.164庫獲得的.那么自然可以通過修改該庫來達到修改參數的目的。TI提供的DDK包中包含了各種庫的源代碼.這使得修改庫文件成為可能。本文用到的庫生成工程是tiddksrc\audio\evmdm642目錄下的evmdm642_edma_mc23_64.pjt，只需要打開該工程.修改其中aic23.h中的默認參數，重新編譯就能生成新的庫文件。這樣，所有的音頻例程都會默認按修改過的參數運行。

　　這種方法適合TLV320AIC23參數配置相對固定的應用場合。配置完全通過調用evmdm642_ed_ma_aic23.164庫初始化時進行.不用在應用工程文件中添加任何附加代碼.使得工程文件更簡潔.可移植性更高。

　　方法二

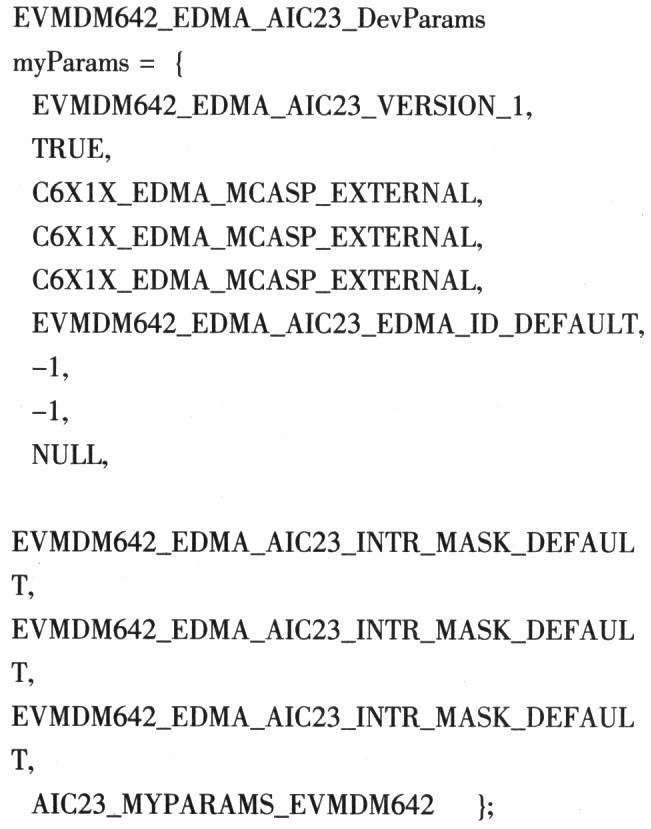

　　自定義符合標準結構EVMDM642_EDMA_A.IC23一DevParams的結構體，例如：

　　然后將“_myParms”作為Device params ptr在指定人口指針時替代默認的0x0。這就符合TI推薦的方法，在echo例程中的相關代碼也說明了這種方法。

　　這種方法能夠適應幾乎任何使用情況，初始化參數自定義非常明確，代碼易讀性較高。但是不建議像echo例程中那樣直接包含默認參數的頭文件.最好參照該頭文件定義自己的結構體。

　　方法三

　　通過仔細分析生成evmdm642_edma_aic23.164庫的源代碼，可以發現對TLV320AIC23寄存器的設置是通過AIC23_setParams()函數來完成的。在大多數情況下，只要修改寄存器值而不必修改標準結構EVMDM642_EDMA_AIC23_DevParams結構體中的其他變量。所以可以調用AIC23_setParams()函數來完成對TLV320AIC23參數的配置。這樣就只需要定義1個符合標準的寄存器數組.將數組名作為參數來調用AIC23_setParamsf()函數就可以達到目的。

　　這種方法使用靈活，代碼長度很短，含義非常明確，可以用不同參數多次調用.尤其適用于TLV320AIC23參數可變的特殊場合。

　　4 結束語

　　筆者在實際工作基礎上對TLV320AIC23參數配置提出了3種方法，各有特點且都十分實用。在進行基于DDK的TLV320AIC23驅動程序設計時.可以根據需要方便地選用。
