采用可配置處理器內核可以構建一個音頻處理器，該處理器既具有DSP的高性能與低功耗特性，又具有通用處理器的良好控制能力。Tensilica的基于Xtensa的HiFi音頻引擎即是該類處理器的范例。HiFi音頻處理器基于32位的Xtensa V處理器內核，具有24位音頻專用的指令。該處理器內核已經在多種產品中采用，包括移動電話、便攜式音頻播放器、便攜攝像機、數碼相機以及個人視頻錄像(PVR)。

??????? Tensilica公司Xtensa LX可配置處理器的推出可以提高原有的HiFi音頻引擎性能，為用戶提供被稱為Xtensa HiFi 2音頻引擎的更加強大的音頻處理器。該引擎可以利用更窄的帶寬(因而功耗和能量更低)來運行更復雜的數字音頻編解碼算法。Xtensa LX處理器具有某些可配置特性，因而可以允許上述的這些改進。

??????? 特別的是，Xtensa LX處理器具有稱為FLIX(可變長度指令擴展)的功能，允許處理器將現有的16位和24位Xtensa指令混和生成定制的寬指令。每一條FLIX格式的指令都可以將多個獨立的操作放進每個寬指令字中的操作槽中。Xtensa LX處理器的Xtensa HiFi 2音頻引擎擴展就增加了300多條專用音頻DSP指令，包括24位的MAC(乘法/累加)指令和流編碼指令，這些指令的引入大大減少了復雜音頻編解碼算法的執行周期數。

???????? 有些新的專用音頻指令為24位指令，有些則為64位FLIX格式的指令。HiFi 2音頻引擎的FLIX格式指令包括兩個操作槽。所有的HiFi 2音頻引擎指令擴展都可以直接利用與Tensilica的自動化Xtensa Processor Generator(處理器生成器)生成的處理器一起產生的編譯器。如圖1所示。
?

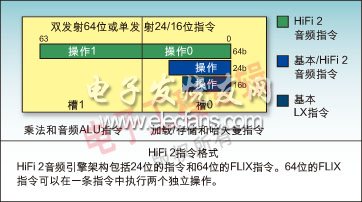

??????????????????????????????????????????????????????????????????????????????????????????? 圖1：HiFi 2指令格式
??????? HiFi 2音頻引擎擴展對Xtensa LX處理器增加的硬件包括兩個MAC單元。每個MAC單元可以執行24×24位和32×16位的乘法，兩個MAC單元都采用流水線方式執行，因此每個時鐘周期都可以產生一個新的執行結果。增加的硬件還包括哈夫曼編碼器和解碼器、一個位流處理器和兩個用于處理24位音頻數據的專用寄存器文件。其中一個寄存器文件包括8個48位寄存器，每個寄存器可以存放兩個24位數據值；另一個寄存器文件包括4個56位寄存器，保存兩個MAC單元產生的擴展精度運算結果。如圖2所示。
?

?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????? 圖2：HiFi 2結構框圖
??????? 移植到Xtensa HiFi 2音頻引擎結構的數字音頻編解碼算法的性能結果表明，設計只需要很小的處理器帶寬就可以支持高質量的音頻編解碼。例如，MP3解碼器在播放以48kHz/128kbps立體聲格式存儲的音樂時，只需要13~15MHz的處理器帶寬。而在類似的碼率下，MP3編碼器也只需38~40MHz的處理器帶寬。AAC-LC編碼器/解碼器以及WMA解碼器也可以獲得相似的結果。

??????? Xtensa LX處理器采用廣泛的時鐘門控技術，該技術超越了Xtensa V處理器設計中使用的該技術，以用來降低功耗。該特性以及用來在Xtensa HiFi2音頻引擎架構上實現數字音頻編解碼所需的低時鐘速率一起，產生了非常高效的音頻處理器。具有Xtensa HiFi 2音頻引擎擴展的Xtensa LX處理器采用TSMC 的130nm LV制造工藝，功耗只有91μW/MHz；而原來基于Xtensa V處理器的HiFi音頻引擎的功耗則為207μW/MHz。

??????? 當執行AAC-LC編碼器算法時，HiFi 2音頻引擎工作頻率為38MHz；而原來的Xtensa HiFi音頻引擎工作頻率則為85MHz。這些改進的結果是，在執行AAC-LC編碼器算法時，Xtensa HiFi 2音頻引擎的功耗為3.5mW；而原來的Xtensa HiFi音頻引擎在執行相同任務時功耗則為17.6mW。盡管原來的Xtensa HiFi音頻引擎的功耗已經很低了，但是Xtensa HiFi 2音頻引擎的功耗仍然比原來降低了五倍。

??????? Xtensa HiFi 2音頻引擎架構同原來成功的Xtensa HiFi音頻引擎相比，有三個方面的優勢。首先，Xtensa HiFi 2音頻引擎降低了實現先進的數字音頻編解碼的處理器帶寬。其次，在執行這些數字音頻編解碼算法時，降低了功耗，這是由于需要的帶寬降低，以及因?yàn)閄tensa HiFi 2所基于的Xtensa LX處理器與以前的Xtensa V處理器相比具有更多的擴展時鐘門控。最后，基于Xtensa LX的Xtensa HiFi 2音頻引擎架構與原來基于Xtensa V處理器的Xtensa HiFi引擎相比，實現時需要更少的門數(在200MHz時鐘速率下，綜合出來的處理器門數減少了大約20%)。

??????? 通過增加專用音頻指令，Tensilica的Xtensa LX處理器可以提供一個高效的、低功耗、高性能平臺用于構建數字音頻產品。這樣的平臺可以執行多種音頻編解碼算法，同時如果需要的話也能執行超越傳統DSP的控制類任務。而且，Xtensa HiFi 2音頻引擎可以提供相同性能下低得多的成本和時鐘頻率。因此，與通用CPU相比可以大大降低功耗級別。
