電視基礎

廣播方式的電視系統（圖07-02-1）的目標是：

• 有效地使用帶寬；

• 高收視率。

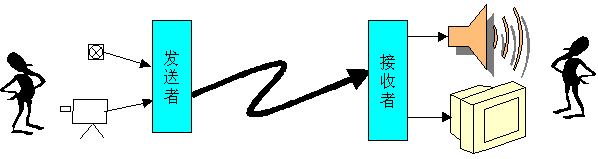

圖07-02-1 廣播電視系統

電視系統是由發送端、信道和接收端三部分來組成的，其基本組成框圖如圖所示。?

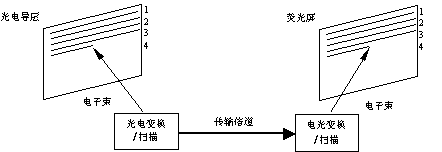

圖07-02-2? 電視系統基本組成框圖?

電視系統不僅能夠傳送聲音而且能夠傳送圖像。發送端利用攝像器件進行光-電轉換，將光圖像轉換成相應的電信號。信號通道就是傳送電信號的通路，可以是無線方式，也可以是有線方式。接收端則利用顯像器件將經通道傳送過來的圖像電信號進行電-光轉換，還原光信號，重現圖像。

一．圖像的順序傳送

1．像素

一幅黑白靜止圖像是由許多細小單元構成的，構成圖像的細小單元稱為像素（圖07-02-3）。報紙上的傳真圖片正是這樣構成的。對于觀察者來說，每一個像素都有它的光學特性和空間位置，并且隨時間變化。景物圖像中的任意一個像素P均可以用八個物理量來表達，即

??? P = f ( x ， y ， z ， L ， H ， S ， R ， t )

其中，( x ， y ， z )代表像素的空間位置，L、H、S 分別代表像素的亮度、色調和飽和度，R 為圖像的分辨率（每一像素面積在景物總面積中所占的比例），而 t 則是該像素產生上述物理量的時間。對于現行的彩色電視系統來說，因只能表達圖像的二維平面信息而不是三維立體信息，所以還無法將所有八個物理量全部反映出來。

?

顯然，一幅圖像分解的像素?cái)?shù)越多，圖像就越清晰。通常，一張35mm電影膠片的圖像約有近百萬個像素，一幅電視圖像約有40萬個像素。熒光屏上對于彩色圖像，則由許多彩色像素組成。對于彩色電視機，一個彩色像素又是由紅、綠、藍三色點組成的。

圖07-02-3 一幅圖像由許多像素組成

電視系統中，首先在發送端把圖像分解為像素，然后將這些像素的亮度信息(或色彩信息)轉換成電信息傳送出去，在接收端再將像素復合成圖像。

2．靜止圖像的順序傳送

圖像的像素信息是如何傳送的呢?顯然用同時傳送制是不現實的。所謂同時制，是把一幅圖像的所有像素信息，同時用各自的信號通道傳送至接收端，這種方法是不易實現的，因?yàn)橥瑫r(shí)傳送方式所需的信號通道太多。

實際上，在電視技術中常采用順序傳送制，即在發送端把圖像上各像素的亮度信息按一定的時間順序，逐一地轉變?yōu)橄鄳?yīng)的電信號，并依次經同一個通道傳送，在接收端按相同的順序，將各個像素的電信號在電視機熒光屏相應位置上轉變?yōu)椴煌炼鹊墓恻c(diǎn)。只要這種順序傳送的速度足夠快，那么由于人眼的視覺惰性和發光材料的余輝特性，會感到整幅圖像同時發光。這種順序傳送圖像像素的方法構成的電視系統，稱為順序傳送制電視系統，如圖07-02-4所示。

?

圖07-02-4? 順序傳送制電視系統示意圖?

由圖07-02-4可見，假設發送端為由許多個光電管組成的光電板，接收端為由許多個燈泡組成的顯示板，兩端由一個信號通道連接，構成電視傳送系統。如傳送“中”字圖像，電子筆S從圖像左上角開始依次掃劃光電板，分解像素的同時完成光-電轉換，依次將各像素的電信號通過一個通道傳給電子筆S'，S'以同樣的順序依次掃劃顯示板，復合像素的同時完成電-光轉換，重現出圖像。發送端和接收端的電子筆S、S'，必須同步工作，即兩電子筆S和S'的掃劃位置一一對應，掃劃速度一致，才能使重現圖像準確無誤。當然，電子筆的轉換速度應足夠快，利用人眼的視覺惰性就能看到一幅完整的圖像。

實際上，在電視系統中，電子筆S和S'的轉換作用是通過電子束掃描來完成的。

3．運動圖像的順序傳送

現代電視系統所傳送的圖像絕大部分是運動圖像，如何傳輸運動圖像成為順序傳像系統的重要課題。電影的放映方式給人們以啟迪。在放映電影時只要以每秒24幅的速度映出時間相關、內容相近的靜止圖片，由于人眼的視覺惰性，前幅圖像的感覺尚未消失，后一幅圖像就已到來，結果使人感覺到圖像是連續運動的。

同理，電視也能采用和電影相似的辦法，把活動圖像按先后分解成一幅幅靜止圖像來傳送，當傳送速度足夠快時，人眼就會感到是連續的活動圖像。我國規定，電視圖像傳送速度為每秒25幅。

通過電影實踐可知，圖像傳送達每秒24幅時雖可獲得連續活動的圖像效果，但卻有一種使人眼產生疲勞的光閃爍感。為克服這種現象，電影機在映出一幅圖像時還要遮光一次，使每幅圖像連續投影兩次，這樣，實際映人人眼簾的圖像就有48幅每秒。電視系統中也面臨著同樣的問題，它采用了隔行掃描技術，將每幅圖像分兩場進行傳送，使電視機實際傳送50場次每秒，從而有效地克服了光閃爍現象。

二．掃描

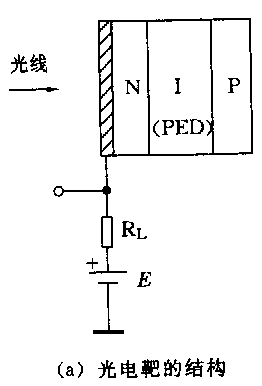

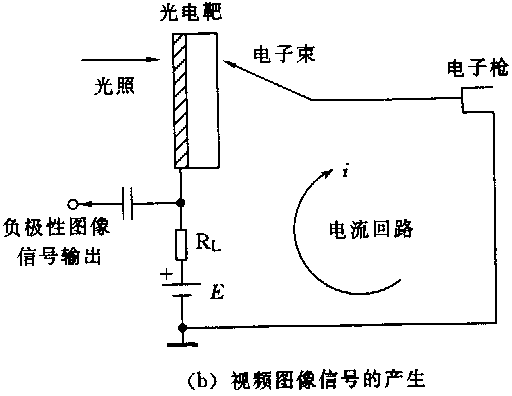

三 顯像原理

顯像管是接收端完成電-光轉換的重要器件。顯像管的結構示意圖如圖07-02-12所示。它是由電子槍和熒光屏構成的。顯像管玻璃外殼的前端是熒光屏，熒光屏玻璃內壁涂有一層熒光粉，熒光粉受電子束轟擊時能發光。電子槍由各個金屬電極構成，各個電極加上合適電壓時，電子槍的陰極受燈絲烘烤發出電子，聚合成束轟擊熒光屏，電子束在外套偏轉線圈產生磁場作用下掃描熒光屏。

圖07-02-12?? 顯像管結構示意圖

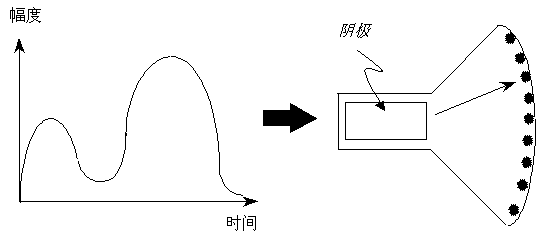

當負極性圖像信號加入陰極K時，能控制柵陰極電壓的變化，控制電子束流I_k的強弱，從而控制電子束掃描熒光屏各點的亮度，在熒光屏還原成像。若加在陰極的圖像信號電壓越高，則柵陰極電壓越負，即柵、陰極間負電壓越大，電子束流越弱，相應熒光粉點越暗。反之，若陰極所加圖像信號電壓越低，電子束流越強，相應熒光粉點就越亮，正好與發送端圖像相應的像素亮暗一致。電子束掃描整個熒光屏復合成完整圖像。

五．伽馬 ( g ) 校正

（一）伽馬(g )的概念

現實世界中幾乎所有的CRT顯示設備、攝影膠片和許多電子照相機的光電轉換特性都是非線性的。這些非線性部件的輸出與輸入之間的關系（例如，電子攝像機的輸出電壓與場景中光強度的關系，CRT發射的光的強度與輸入電壓的關系）可以用一個冪函數來表示，它的一般形式是：

_{?? 輸出＝(輸入)}^g?

式中的g (gamma)是冪函數的指數，它用來衡量非線性部件的轉換特性。這種特性稱為冪-律(power-law)轉換特性。按照慣例，“輸入”和“輸出”都縮放到0～1之間。其中，0表示黑電平，1表示顏色分量的最高電平。對于特定的部件，人們可以度量它的輸入與輸出之間的函數關系，從而找出g 值。

實際的圖像系統是由多個部件組成的，這些部件中可能會有幾個非線性部件。如果所有部件都有冪函數的轉換特性，那么整個系統的傳遞函數就是一個冪函數，它的指數g 等于所有單個部件的g 的乘積。如果圖像系統的整個g ＝1，輸出與輸入就成線性關系。這就意味在重現圖像中任何兩個圖像區域的強度之比率與原始場景的兩個區域的強度之比率相同，這似乎是圖像系統所追求的目標：真實地再現原始場景。但實際情況卻不完全是這樣。

當這種再生圖像在“明亮環境”下，也就是在其他白色物體的亮度與圖像中白色部分的亮度幾乎相同的環境下觀看時，g ＝1的系統的確可使圖像看起來像“原始場景”一樣。但是某些圖像有時在“黑暗環境”下觀看所獲得的效果會更好，放映電影和投影幻燈片就屬于這種情況。在這種情況下，g 值不是等于1而通常認為g ?1.5，人的視角系統所看到的場景就好像是“原始場景”。根據這種觀點，投影幻燈片的g 值就設計為1.5左右，而不是1。

還有一種環境稱為中間環境的“暗淡環境”，這種環境就像房間中的其他東西能夠看到，但比圖像中白色部分的亮度更暗?？措娨暤沫h(huán)境和計算機房的環境就屬于這種情況。在這種情況下，通常認為再現圖像需要g ?1.25才能看起來像“原始場景”。

（二）g校正

所有CRT顯示設備都有冪-律轉換特性，如果生產廠家不加說明，那么它的g 值大約等于2.5。用戶對發光的磷光材料的特性可能無能為力去改變，因而也很難改變它的g 值。為使整個系統的g 值接近于使用所要求的g 值，起碼就要有一個能夠提供g 校正的非線性部件，用來補償CRT的非線性特性。

在所有廣播電視系統中，g 校正是在攝像機中完成的。最初的NTSC電視標準需要攝像機具有g ＝1/2.2＝0.45的冪函數，現在采納g ＝0.5的冪函數。PAL和SECAM電視標準指定攝像機需要具有g ＝1/2.8＝0.36的冪函數，但這個數值已顯得太小，因此實際的攝像機很可能會設置成g ＝0.45或者0.5。使用這種攝像機得到的圖像就預先做了校正，在g ＝2.5的CRT屏幕上顯示圖像時，屏幕圖像相對于原始場景的g 大約等于1.25。這個值適合“暗淡環境”下觀看。

過去的時代是“模擬時代”，而今已進入“數字時代”，進入計算機的電視圖像依然帶有g ＝0.5的校正，這一點可不要忘記。雖然帶有g 值的電視在數字時代工作得很好，尤其是在特定環境下創建的圖像在相同環境下工作。可是在其他環境下工作時，往往會使顯示的圖像讓人看起來顯得太亮或者太暗，因此在可能條件下就要做g 校正。

在什么地方做g 校正是人們所關心的問題。從獲取圖像、存儲成圖像文件、讀出圖像文件直到在某種類型的顯示屏幕上顯示圖像，這些個環節中至少有5個地方可有非線性轉換函數存在并可引入g 值。例如：

	camera_gamma：攝像機中圖像傳感器的g (通常g ＝0.4或者0.5)
	encoding_gamma：編碼器編碼圖像文件時引入g
	decoding_gamma ：譯碼器讀圖像文件時引入g
	LUT_gamma：圖像幀緩存查找表中引入g
	CRT_gamma：CRT的g (通常g ＝2.5)

在數字圖像顯示系統中，由于要顯示的圖像不一定就是攝像機來的圖像，假設這種圖像的g 值等于1，如果encoding_gamma＝0.5，CRT_gamma＝2.5和decoding_gamma，LUT_gamma都為1.0時，整個系統的g 就近似等于1.25。

根據上面的分析，為了在不同環境下觀看到“原始場景”可在適當?shù)牡胤郊尤?font face=幼圓>g 校正。
