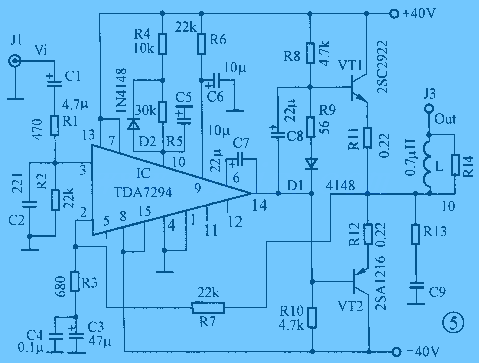

電路如圖5所示，推動級采用了意法（SGS－THOMSON）公司 的新品TDA7294，該芯片內部推動級和輸出級均使用了DMOS場效應管，用±40V供電，輸出功率可達70W（RMS/8Ω）、低失真（0.005% ），音色細膩、聽感極佳，乃近年來屈指可數的優秀芯片。功率輸出VT1、VT2采用著名的山肯大功率對管2SA1216，2SC2922（VCM=180V，ICM＝15A，PCM≥200W，fT＝50MHz）。電路原理如下：信號經C1、R1輸入IC正相輸人端③腳。R7和IC第②腳相連的R3、C3、C4構成負反饋網絡，本放大器的閉環增益約34倍。⑨、⑩腳分別是待機、靜音端，由于⑩腳R、C網絡時間常數比⑨腳大，使得開關機均在靜音下進行，避免了開關沖擊聲，C7為自舉電容。

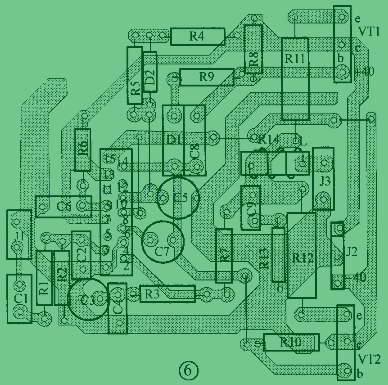

    圖6為印制板圖（一聲道），制作要點：IC的金屬帽與散熱片之間要加絕緣云母片（金屬帽與⑧腳相通）。電源板（參考圖3、4）：電源變壓器用300W雙28V 環形的，50V/1000μF的濾波電容4只、50V/100μF兩只、100V/0.1μF兩只，保險管FUSE1、FUSE2取6A。對電源部分要單獨測試，先不接功放，測量電源正、負輸出電壓是否對稱，誤差應在0.6V以內。試機時，為安全起見，應先使用較低的電壓實驗（如±25V），不加信號，測輸出端對地直流電壓，正常應在20mV以內。根據所使用的場合，末級電流取得較?。s6mA），若要加大，微調R9即可。功率管要嚴格配對（3% 以內）并選用正品。TDA7294使用60mm x85mm x 20mm十二槽的散熱片即可。輸出對管則要用專業型散熱片，最好安裝一小風扇輔助散熱（如舊微機開關電源上的軸流風扇）。
