鳳之聲AV－999的設計指導思想是在滿足高保真的前提下具備家庭影院功放的主要功能，包括杜比數字5.1聲道輸入、5×120W(8Ω、RMS)功率輸出及超低音線路輸出、杜比專業邏輯環繞聲、卡拉OK等。

　　一、功放電路

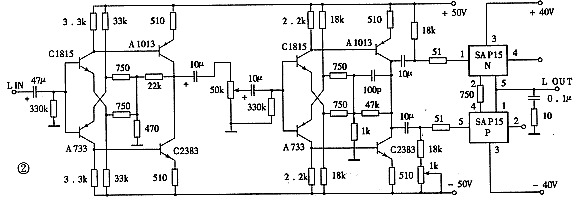

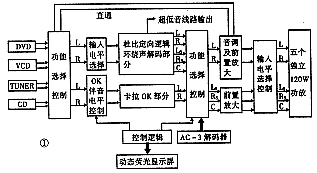

　　AV－999原理框圖示于圖1。五個120W功放電路(如圖2所示)相互獨立。前級放大與后級放大均采用上下對稱推挽放大電路。這是鳳之聲長期采用的成熟電路，在很多純音樂放大系統中均可見到。

　　本機顯著特點之一是采用日本三肯株式會社新研制的SAP15N/SAP15P復合對管。該管(見圖3)采用最新發明的TRAITR(高速熱反應型半導體)，其內部裝有可以穩定功率三極管工作的溫度測試修正電路，管內封裝了驅動管和末級功率管。末級管發射極電阻和偏置電流溫度補償二極管采用2GR封裝，有5條引出腳。以往穩定大功率管的作法是將補償管接在功率管旁邊，這樣，補償管在受溫均衡度和速度上都需要一定的時間，故而必須等到溫度充足之后，才能均勻放大出音樂信號，甚至造成過補償，即溫度越高，偏流越小，對甲乙類放大會產生過零失真。本機采用SAP15N/SAP15P復合對管后就避免了這種弊端。采用該對管后，線路性能指標一致性更佳，性能更穩定，音質好，定位準確。小音量時失真也很小，而且增加了聲音的滲透力。對管的主要參數為I=15A，Pc=150W。每聲道一對，相當于每聲道有4只三極管，能提供強大的功率輸出。

　　AV－999放大電路的另一個特點是前級電壓負反饋的應用。我們知道，負反饋方式的設置對功放性能的影響很大。一般功放電路負反饋取自輸出端(見圖4a),電流放大級產生的失真依靠大環路負反饋來改善，這種反饋方式往往使功放在客觀上失真度指標是改善了，而主觀聽感上卻不盡如人意。末級產生的失真通過負反饋輸入前級，再經過前級放大后對其進行補償與調整，這種補償與調整必然是滯后的，勢必使系統瞬態響應速度降低，易于誘發瞬態互調失真，并使高頻信號產生失真與相移，在聽感上表現為生硬的“晶體管聲”。另外，揚聲器產生的反電動勢和音箱線感應的射頻干擾噪聲也通過反饋網絡饋入前級誘發瞬態互調失真，并對輸入信號產生污染，影響了音質的純正。

　　為了避免以上缺點，鳳之聲AV－999與旗艦音樂王子、音樂公主一樣，都采用了前級電壓反饋及用電容將前級與末級隔離，如圖4b所示。由于這只電容位于信號通道上，為保證音質純正，選用了金屬化聚丙烯電容。這樣，末級就變成了無負反饋的0dB后級放大器。因此，本機的前級放大取為高增益放大器。
　　AV－999第三個特點是電路設計采取了簡潔至上的原則，因?yàn)榘雽?dǎo)體等器件是非線性的，在線性電路中用得越多，附加失真就越多，處理起來就越復雜。但是將線路簡化后又帶來了其它問題，比如選管配對上就要求格外嚴格，其它元器件也需非?？季?。其中耦合電容對音質的影響不可忽視，不同的電容會有不同的音色。這方面，廠家是經過多次試驗試聽才最后確定的。

　　二、杜比專業邏輯與卡拉OK系統

　　AV－999的杜比專業邏輯解碼系統選用杜比實驗室認證的M69032P或JRC2177集成電路。該集成電路包含有杜比環繞聲系統必備的全部功能(比如有輸入自動平衡控制電路、自適應矩陣解碼電路、工作模式及中置聲道模式控制電路、7kHz低通濾波器、修改型杜比降噪電路和測試噪聲發生器電路等)。解碼后則是五聲道放大的5×120W(8Ω、RMS)功率輸出及超低音信號輸出(所接超低音音箱需自帶功放即所謂有源超低音音箱或外配功放)。
　　AV－999的卡拉OK系統與該公司鳳之聲OK－110卡拉OK影音前級相同。AV－999卡拉OK系統采用分立元件全對稱推挽放大電路(見圖5)，以取其動態大、失真小的長處。

　　卡拉OK混響部分采用日本三菱公司的M50195芯片，配合齊全的功能調節鈕(比如話筒音量和伴奏音樂音量分別獨立調節)，使歌聲與伴音達到平衡，融為一體。
　　本機卡拉OK系統另一個特點是特別設計后環繞聲道卡拉OK效果。根據個人愛好的興趣可以加入或切除，而且兩個環繞聲道的信號是不同的，額定輸出功率各為120W(8Ω)。當加入環繞卡拉OK音響效果時，可以營造出真實的空間感、包圍感、現場感，如同在大廳演唱一般。因此，AV－999不但適合于家用，而從龐大的功率和卡拉OK的獨特設計角度考慮，也適合于舞廳、禮堂等公共娛樂場所。

三、主要技術指標

　　(1)純音樂部分
　　主聲道輸出功率：120W＋120W(8Ω、RMS)；主聲道頻率響應：20Hz～20kHz(－0.5dB)；諧波失真：95dB(A)；輸出阻抗：4～8Ω；高音調節：±10dB(10kHz)；低音調節：±10dB(100Hz)。
　　(2)定向邏輯環繞聲部分
　　聲道分離度：35dB(1kHz、－10dB)；各聲道輸出諧波失真：〈0.2%(1kHz);線路輸出信噪比:90dB(A);功放輸出信噪比:85dB(A);頻率響應:中置聲道(C)20-20(-1dB),環繞聲道(S)100-1(-3dB);內置功放輸出功率:中置(C)120W(8Ω、RMS),環繞聲(S)120W+120W(8Ω、RMS)
;超低音線路輸出 增益:0dB.
　　(3)數碼卡拉OK部分
　　頻率響應：10Hz～20kHz(－0.5dB)；總諧波失真：<0.15%(1kHz);延遲時間:65ms,130ms,260ms;可調混響時間:0-5s連續可調;電源電壓:220V±10%,50Hz;全機總質量:16.8kg,外形尺寸:430×360×125mm(L×W×H)

　　四、器材搭配要點

　　AV－999本身不帶AC－3解碼功能，筆者體會這樣可給用戶帶來更大的機動性，尤其是經濟性。當您要求不是很高時，可選購內置AC－3解碼器的DVD播放機(對一般DVD機，帶或不帶AC－3解碼功能，成本只差幾十元，但若將AC－3解碼功能置入AV放大器，則成本至少要上升五百余元)，解碼后的5.1聲道信號直入AV－999，其中5個聲道分別驅動前左、前右、前中、后左、后右5個規格相同的全頻道音箱，而0.1聲道只提供120Hz以下的超低音小信號，通過功放(可置超低音箱內，也可用單獨的功放)驅動超低音音箱。
　　當您對家庭影院要求很高，認為DVD機內置的解碼器不夠檔次時，可買一臺單獨的AC－3解碼器，將其串接在DVD機與AV－999之間組成更高級的數碼家庭影院，不過這需要多付出兩千元的代價。稍退一步，也可購買內置AC－3解碼器的AV放大器，這種放大器，廠家需付AC－3認證費1萬余美元，當然這要加在AV放大器的成本中。事實上，按國人消費水平與一般的住房條件，第一方案已經可以說相當不錯了。
　　關于超低音音箱的選用與否，主要根據自己的視聽室大小和愛好。當視聽室較小(比如二十余平方米以下)而您的主音箱又夠檔次(比如是10英寸以上低音揚聲器的三分頻落地箱)，那么不配超低音也不會感到低音不足。如果您的視聽室達到三四十平方米甚至幾百平方米的大廳做專業用，則購置超低音音箱就有考慮的必要了。
　　使用AV－999播放音樂時，選擇直通鍵，可使高保真音樂節目跳過杜比環繞和卡拉OK電路直達后面的放大電路(見圖1)，此時顯然AV－999是一臺地地道道的高保真雙聲道純音樂放大器，線路中僅多了一條二十厘米長的良好導線而已。
