3．電源和喇叭保護電路

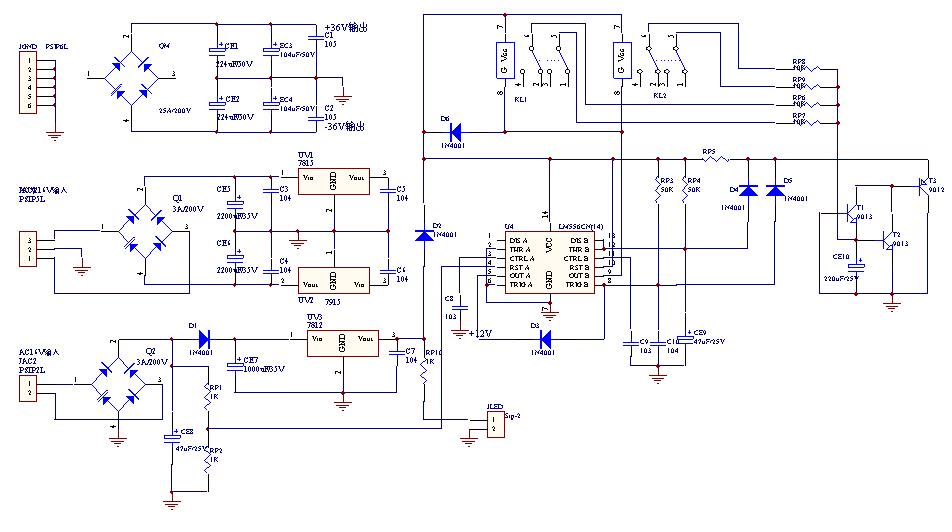

圖11

    電源和保護電路部分見圖11，PCB板見圖12。主電源整流橋直接固定在散熱器上，因此在PCB上沒有安裝位置?！?5V輸出由7815和7915實現。保護電路由一只LM556N及其外圍電路構成。圖中，T1、T2和T3構成了中點電位檢測電路；半個556與RP4、CE9構成了開機延時電路；另外半個556與D1、RP1、RP2、CE8構成了關機喇叭快速斷開電路；兩只繼電器KL1、KL2控制高低音喇叭的連接與斷開。整機使用一只500VA的環形變壓器供電：主電源28V+28V／8.4A，輔助電源16V+16V+16V/0.5A。喇叭保護繼電器的容量是2*8A／250V，12V驅動。

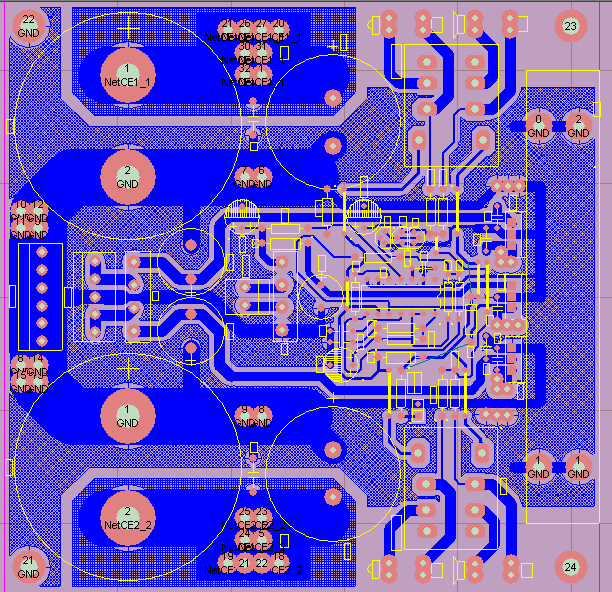

圖12

    4．輸入和控制電路

screen.width-333)this.width=screen.width-333">

圖13

    輸入電路原理見圖13，PCB見圖14。圖中Jin是2*2的RCA信號輸入插座，前級分頻后的左右聲道的高低頻信號由此輸入，Jout是連接功放板的接插排，分別向左右聲道功放板輸出高低頻信號；Jfo用于直接輸出左右聲道的低頻信號，為外接低音箱而準備。Jcn是工作模式選擇輸出接口，其中1－4腳用于連接圖8中的繼電器控制接口JP1或者JP2，每塊功放板上連接一個；5－7腳用于控制面板上的工作模式指示燈，當SW連接到不同檔位時點亮相應的LED。Jvp是12V控制電源接口。

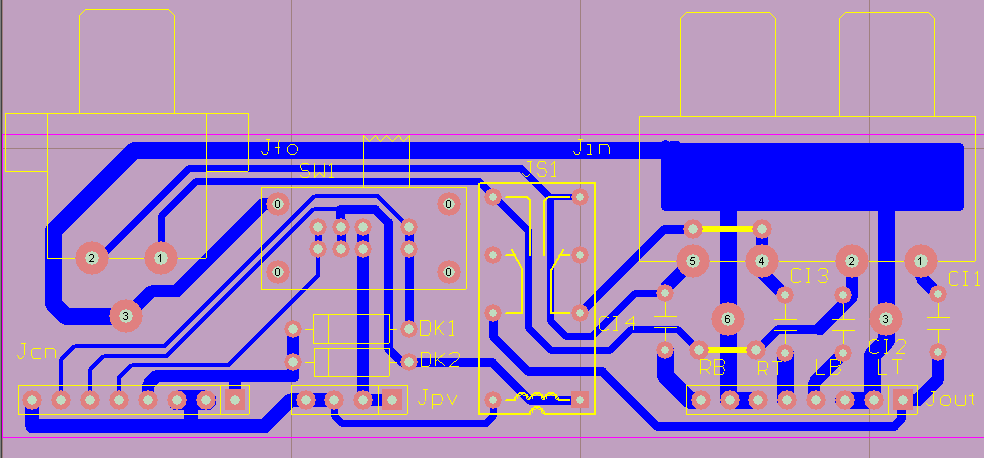

圖14

    下面主要說明一下工作模式開關SW的用途。本機的工作模式一共有三種，均由SW設定，為放大器提供了多種用法，下面分別說明。
    第一種模式：標準前級分頻模式(4in/4out)。當SW的1－2端閉合時，繼電器JS1釋放，這時如果Jin輸入4路音頻信號，則直接通過4個隔直電容(可省略)從Jout直接輸出到功放板，12V的直流電壓通過DK1輸出到Jcn的1、4腳，通過JP1或JP2控制功放板上的繼電器K1、K2吸合，高低音的功放電路都正常工作在分頻狀態。
    第二種模式：雙放大器功率分頻模式(2in/4out)。當SW的1－3端閉合時，JS1吸合，如果這時只有左右聲道的全頻帶信號從Jin的低頻輸入端輸入，則信號也同時被輸出到Jout的高音信號的輸出端，12V電源也通過DK2輸出到Jcn的1、4腳，功放板上4個放大器都工作在全頻帶狀態，可用于"雙放大器"模式的功率分頻。
    第三種模式：雙聲道模式(2in/2out)。當SW的1－4端閉合時，JS1釋放。如果這時如第二種模式一樣，僅從Jin的低頻輸入端輸入左右聲道的全頻帶信號，那么高音功放將無信號輸入。由于這時Jcn的1、4腳也沒有12V的控制電壓輸出，則K1、K2釋放，左右聲道的高音功放因±15V電源被切斷而停止工作，也不消耗電能。這時整個放大器就是一臺標準的Hi-Fi立體聲放大器。
    5．組裝調試
除電路圖中標注出的以外，電阻均選用1/4W的金屬膜電阻，小容量電容使用CBB電容即可。功率管的配對誤差要求也不高，在0.5A配對誤差小于20％即可使用。注意LM1875T要安裝上散熱面積不小于30cm2的散熱片。整機的調試非常簡單，主要需要調試的只有靜態電流和中點電位。通過多次調整板子上每路功放的2個多圈電位器，就可以將靜態電流調整到預定值，并將輸出端中點電位調整到50mV以下，方法與其他功放相同。需要注意的是：首先要將多圈電位器調整到阻值最大的位置，±15V電源供電正常，并將功率管在散熱片上安裝好。如果靜態電流比較大，可以在調整時先調大5－10％，待熱均衡后電流會自動降低到設定值。對于高音功放，靜態電流不要超過0.8A，低音功放部分每對管子最好不要超過0.5A。經試驗最佳的靜態電流為：高音功放部分0.5A，低音部分共1.0A，這時聽感和耗電量達到一個比較好的均衡。對于2SK1058／J162而言，每個管子再增加靜態電流已經很難聽出區別。事實上每對管子的靜態電流從0.2A變化到0.5A，聽感的差別已經非常微小了。
    經實測，本機的增益大約是23dB(15倍)，配上合適的散熱片，通過調整靜態電流可以工作在甲類、甲乙類。最大輸出功率：低音為2*80W，高音為2*35W。各通道輸出功率10W時，全頻帶失真度小于0.5％，信噪比 >85dB。
    本機輸出端有兩組2*8個輸出端子，可同時駁接兩對揚聲器，通過面板左側的A/B切換開關來切換。由于分頻前級內已經將高音信號反相，所以在連接高音單元時不能反相連接。

整體效果：
