[圖文]用LM3886制作50W功放

用LM3886制作50W功放

LM3886是美國國家半導體公司新出的一款帶過壓、過高溫保護的高保真大功率音樂IC，其外圍電路簡單、制作方便。其性能如下：

·VCC=±28V OUTPUT=68W/4Ω、38W/8Ω

·VCC=±35V OUTPUT=50W/8Ω
·峰值功率：135W
·信噪比≥92db
·轉換率：19V/us
·互調失真：0.04%
·11腳TO-220封裝
·靜音功能
·SPiKe^TM保護功能

LM3886有兩種型號：LM3886TF和LM3886T，前者散熱片絕緣，后者不絕緣。

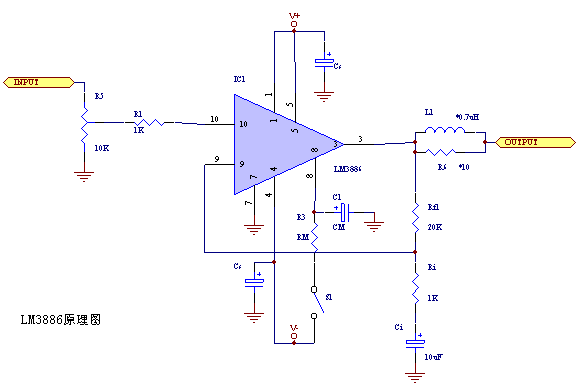

下圖為美國國家半導體公司提供的應用電路圖：


怎么樣？簡單吧。以下是元器件清單：

R1：1KΩ 1/4W 金膜
RM：33KΩ 1/4W 金膜
Ri：1KΩ 1/4W 金膜
Rf1：20KΩ 1/4W 金膜
R6： 10Ω/3W
L：0.7uH 用Φ1的漆包線在簽字筆上饒4圈，取下來就行了
Ci：10uF /35V 鉭電容
其余電容一律為100uF/50V 電解電容
電位器為10KΩ指性

閱讀全文
