K214/J77單端耳機放大器

    單端放大電路，是用效率換音質的典范，下面介紹的這個電路，就是采用FET和MOS管制作的單端耳機放大器，適合推動靈敏度不是太低的中、低阻抗的耳機。

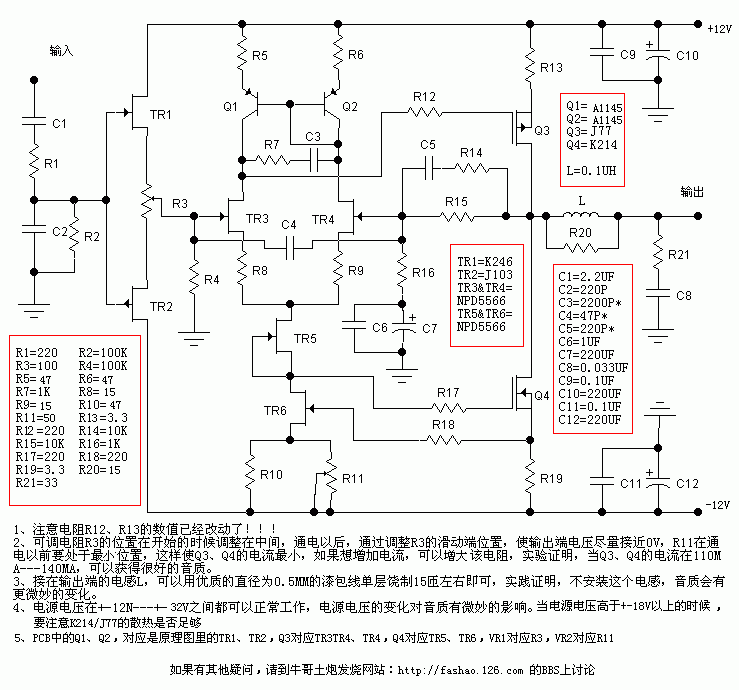

    一、電路原理，從下圖可以看出，整個的放大器可以分成4部分：

    1、由TR1（K246）、TR2（J103）組成的緩沖電路：用來隔離前后級之間的信號干擾，提高聲音的清晰度，這個電路是甲類互補源極輸出器，輸入阻抗很高，而輸出阻抗很小，日本的發燒友很多電路中都有應用。調節R3可以使電路的輸出中點保持在0V左右。
    2、用一個孿生的TR3、TR4（NPD5566）組成差分放大電路：采用孿生場效應管的好處在于管子的對稱性好，省略了繁重復雜的配對工作。場效應管在大電流工作的情況下，能承受大動態的輸入信號而一直保持在甲類工作狀態，并且不因為工作電流的增大而引入高頻噪聲。本級的靜態電流大約為每管9MA左右，為了與NPD5566的大電流工作狀態配合，差分放大級的負載采用了有源負載，由Q1（A1145）、Q2（A1145）組成鏡像電流源。
    3、輸出級采用音質醇厚細膩的K214/J77做輸出級，在電路中采用了漏極輸出的組態。
    4、TR5、TR6（NPD5566）的電路既為TR3、TR4差分電路提供了恒流源負載，也為Q4提供偏置電壓，使Q4有固定的工作電流，為輸出放大管Q3提供恒流源負載。
    二、工作原理：
    輸入信號通過輸入電容耦合到緩沖級，經過緩沖級隔離以后，輸入到差分放大電路，經過放大的信號驅動Q3輸出到負載。
    三、安裝調試：
    安裝過程，只要上機前元件經過測量，焊接無誤，基本不會出現問題，重點在于調試過程，通常的調試過程有2個步驟：
    1、調節精密可調電阻R3，使輸出電位最接近0V，筆者制作的樣機中，輸出中點都可以控制在10MV以內。
    2、調節電阻R11，使輸出級的靜態電流在80---140MA之間，這個電流可以通過測量電阻R13或者R19兩端的電壓來換算出來，即電阻兩端的電壓為：0.26V--0.46v，實踐證明，電流小了音質清純一些，電流大了音質要厚重一些，可以根據個人的喜好進行調節。
