高保真音頻功率放大器TDA2040

TDA2040是德律風根生產的音頻功放電路，采用V型5 腳單列直插式塑料封裝結構。如圖1所示，按引腳的形狀引可分為H型和V型。該集成電路在32V電源電壓下，RL=4Ω時可獲得22W的輸出功率。廣泛應用于汽車立體聲收錄音機、中功率音響設備，具有體積小、輸出功率大、失真小等特點。并具有內部保護電路。意大利SGS公司、美國RCA公司、日本日立公司、NEC公司等均有同類產品生產，雖然其內部電路略有差異，但引出腳位置及功能均相同，可以互換。

     電路特點：

    [1].單列5腳直插塑料封裝，僅5只引腳。

    [2].外接元件非常少。

    [3].輸出功率大，Po=22W(RL=4Ω)。

    [4].采用超小型封裝（TO-220）,可提高組裝密度。

    [5].開機沖擊極小。

[5].內含各種保護電路，因此工作安全可靠。主要保護電路有：短路保護、熱保護、地線偶然開路、電源極性反接（Vsmax=12V）以及負載泄放電壓反沖等。

TDA2040極限參數：

TDA2040極限參數
參數名稱	極限值	單位
電源電壓(Vs)	±20	V
輸入電壓(Vin)	Vs	V
差分輸入電壓(Vdi)	±15	V
峰值輸出電流(Io)	4	A
耗散功率(Ptot)(Vdi)	25	V
工作結溫(Tj)	-40-+150	℃
存儲結溫(Tstg)	-40-+150	℃

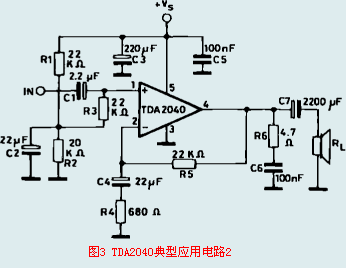

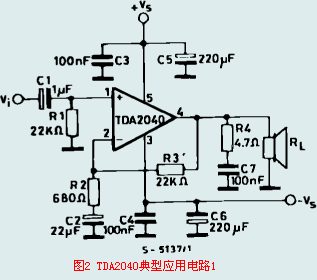

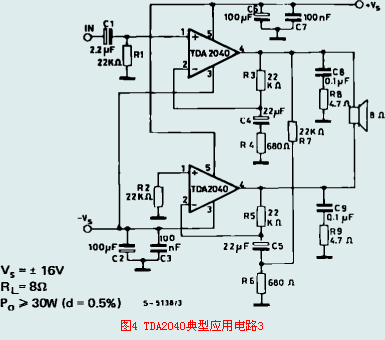

典型應用電路：

     注意事項：

    TDA2040具有負載泄放電壓反沖保護電路，如果電源電壓峰值電壓40V的話，那么在5腳與電源之間必須插入LC濾波器，以保證5腳上的脈沖串維持在規定的幅度內。

    熱保護：限熱保護有以下優點，能夠容易承受輸出的過載（甚至是長時間的），或者環境溫度超過時均起保護作用。

    與普通電路相比較，散熱片可以有更小的安全系數。萬一結溫超過時，也不會對器件有所損害，如果發生這種情況，Po=（當然還有Ptot）和Io就被減少。

    印刷電路板設計時必須較好的考慮地線與輸出的去耦，因為這些線路有大的電流通過。

    裝配時散熱片與之間不需要絕緣，引線長度應盡可能短，焊接溫度不得超過260℃，12秒。

    雖然TDA2040所需的元件很少，但所選的元件必須是品質有保障的元件。
