早聞NE5539運放超凡的電性能指標，但高達1200MHz的增益帶寬積是否會使它在音頻方面應用產生難以克服的問題呢？受不了其高達14mA靜態電流的甲類輸出、600V/μs的轉換速率及4nV　 　的電流噪聲的誘惑，故試制了10倍前置放大器，結果非常理想。經同使用AD847比較，噪聲明顯減小，高頻更纖細，中頻更玲瓏，低頻的結像及控制力有提高。兩IC目前的價格相當，但NE5539的假貨可能還沒有出現。

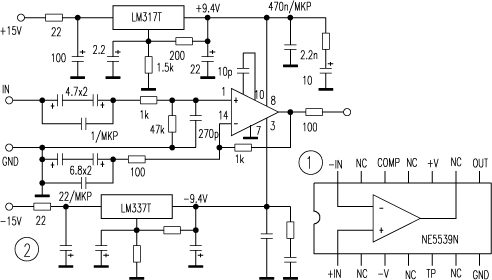

　　NE5539N的管腳排列較為罕見，見圖1，所以如此，是由其高性能所決定。因此，在設計印板圖時，必須遵循高頻電路的設計原則施行。設計原則為：1?大面積包圍接地（特別注意該IC的7腳為接地端），為此使用雙面敷銅板，元件面為“地”覆蓋。業余制作情況下，在適當位置通過鉆孔、穿線，同印刷面“地”相焊。2?負反饋電阻應靠近負輸入端。3?使用低內阻電源供電。為簡化制作，使用LM317、LM337構成。應指出，該IC的供應電壓不應超出±12V，這里使用±9～10V。另外，穩壓后的濾波電容容量不應大，這里取22μF。4?為發揮其動態范圍，在靠近IC電源腳處加 取值適當?shù)腞C串聯回路，見圖2。5?為保證低噪聲，負輸入端對地電阻取值應足夠小，這里取100Ω。6?經試驗，5與{11}腳的頻率補償端需并100pF左右電容。7?由于該IC的輸入失調電壓較大，為2?5mV，故不能取消隔直電容。
　　筆者設想，使用NE5539推動高fT的大功率管，構成電子分頻的甲類高音功率放大器，肯定有上佳的表現。如要增加功率輸出，則應增加一級由高電壓供電的電壓驅動級。
