BTL功率放大器由兩個放大器組成，負載的兩端分別接在兩個放大器的輸出端。其中一個放大器的輸出是另外一個放大器的鏡像輸出，即負載兩端的信號僅在相位上相差180度。負載上將得到原來單端輸出的2倍電壓。從理論上來講電路的輸出功率將增加4倍。并不是所有的功放塊都適用于BTL形式，BTL形式的幾種接法也各有優劣。下面對各種接法逐一介紹。
　　圖1是LM4766的第一種BTL接法。輸入信號從LM4766放大器B的同相輸入端輸入，放大器A的反相輸入端信號經過R9從放大器B的輸出端引入。在負載上得到的輸出為此二信號的疊加。但是R9必須嚴格等于R6，否則這一誤差將會被A的放大系數所放大，使A和B的輸出信號幅度相差很多。其二由于A的負反饋中C1的存在，A的輸出在相位上并不會完全與B的輸出相差180度。在實際聆聽中也發現，電路的輸出在定位與層次感上，的確讓人糊涂。但此電路不論是空載還是無輸入信號，抑或輸入信號的信號源內阻很大，電路皆能正常工作。穩定簡單是其優點。

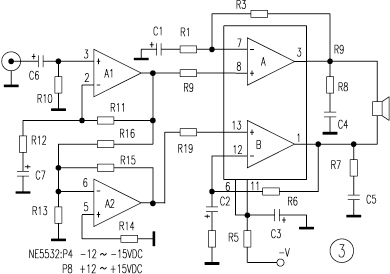

　　圖2是第二種BTL接法。A作為反相放大器，B作為同相放大器。A的增益為－R17/R1，B的增益為（R4＋R6)/R4，可取適當?shù)闹凳苟咴鲆嫦嗟取Ｓ捎贏、B放大器的輸入信號在相位上是絕對相等的，經過放大后相位即使有延遲，但只要延遲的相位相等，疊加后也不會存在相位混亂的問題。此電路對輸入信號源的要求很高。信號源必須在電路上電前加入，而且內阻要足夠小。在不接入信號源時，由于A處于開環狀態，A基本上會自激。當信號源內阻太大時，A的放大系數會變小。此種接法適用于在電路中加有低輸出電阻前級的電路系統中。圖3是第三種BTL 法。電路中加有一塊NE5532。在A1中使用了C7電容，因此在A1的輸出中是不含直流分量的，所以A2可采用直流負反饋，這使得A2的輸出與A1的輸出正好相差180度，因而不存在圖1接法的相位延遲問題。同時由于NE5532的輸出內阻是相當小的，它又解決了圖2接法中不穩定的問題。
　　作者對以上三種方法，分別用美國國家半導體的LM1875、LM3886、LM4766和菲利浦的TDA1514做了測試。
　　LM1875最高電壓可達±30V，輸出電流可達3A，最大輸出功率30W。無過流和溫度保護電路。應用于圖1接法時，聲音有點飄的感覺 。在圖2與圖3的應用中聲音結實有力。在圖2中當拔掉音頻輸入端子時，喇叭中有禿禿的聲音，證實它在自激。三種電路輸出功率均可達80W左右。
　　然后以圖3方式，對LM3886和TDA1514做了一番比較。
　　TDA1514最大供應電壓是±30V，當負載是8Ω時，推薦用±24V。LM3886的負載是8Ω時推薦用±35V，負載是4Ω時推薦用±28V。
　　TDA1514應用于BTL方式時容易自激。在每個放大器輸出端必須用一個1/4W10Ω電阻與0?047μF電容串連到地。反饋電阻（一般是27kΩ到33kΩ）減小到20kΩ到22kΩ，以減小增益。TDA1514內部有限流保護和最大功率限制電路，在接成BTL電路，發現最大功率達100W左右時，限流電路開始動作。輸出端在正弦波的峰頂時被關閉。過了峰頂后又打開，雖然不是很容易聽出來，但已嚴重影響了音質。超過110W時功率限制電路工作，輸出端被徹底關掉。
　　LM3886有獨特的SPIKE保護電路，它并不是在輸出超額時就簡單的關掉電路。SPIKE保護有一個轉換區間。LM3886也有固定的溫度檢測過流保護。最大輸出電流比TDA1514稍大，實際最大輸出功率60W。在接成BTL時，最大功率可達120W左右。二者音質難分伯仲，只是當LM3886應用于高電壓時，其音質在結實方面要勝一籌。
　　最后對LM4766接成圖3方式實驗，電路輸出功率100W左右，其音質干脆有力，動態范圍極佳。
　　綜上所述，在使用BTL電路提高輸出功率時，一定要根據系統電路選擇合適的電路形式，并且要了解所用集成塊的參數，才能設計出合適的應用電路。
