用電子管制作的音響其音色圓潤、人聲甜美、音樂味濃，相信廣大的音樂發燒友都知道！廣大家庭使用的中低檔音響，長時間聆聽會覺得音質不耐聽，甚至?xí)X得刺耳令人煩躁，其實這都是數碼聲及晶體管功放其金屬聲在作怪。針對這一缺點，有一定音響理論和動手能力的發燒友都會動手制作電子管前級去推動后級晶體管功放，以求得圓潤優美的音色。

目前較為出名的電子管前級線路主要有：馬蘭士7，馬締詩，麥景圖C-22，和田茂氏，JADIS，SRPP等，在這里向發燒友介紹筆者經過幾個月時間設計與反復調試才最終定案的電子管前級，線路結構是參考馬締詩電子管前級。

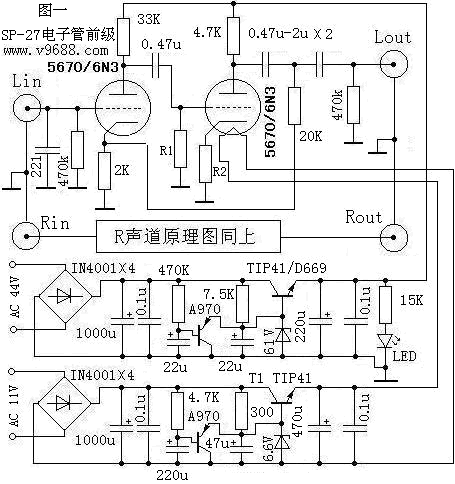

本電子管前級放大器的原理圖見圖1：采用兩級放大，放大倍數為10倍，立體聲設計，電源與放大級設計在同一塊線路板上，其中主電源和燈絲電壓均設計為軟啟動電路：原理是開機時由0V、1V、2V…、經過一定時間后才恢復正常電壓，這樣便可以避開開機時的大電流脈沖，保護了電子管。

為了發揮6N3最靚麗的音色、減少交流噪音干擾，燈絲電壓采用直流供電，并且不用6.3V，而是用5.9V-6V給5670（6N3）供電音質最好（這是一位膽迷通過實驗得出的結論），同時為了保護5670（6N3）的壽命，燈絲供電電路采用了軟啟動電路（見圖）：因為電子管的燈絲在冷卻(室溫)狀態時的阻抗很低，紅熱時則呈較高阻抗，這種特性令在燈絲電源接通的瞬間流過燈絲的電流十分大，數秒鐘后才回復正常，所以常見一些管子在開機的剎那間燈絲突然大亮，然后才慢慢轉暗。日子一長，當然對燈絲的耐用沒有好處，一般燈絲燒斷多與此情形有關，針對這一問題，筆者采用了延時軟啟動供電電路，原理是開機時由0V、1V、2V…、數秒鐘后才恢復正常電壓，這樣便可以避開開機時的大電流脈沖，保護了電子管。

該電子管前級放大器的工作電壓采用60V供電。而多數發燒友都會迷惑不解：那些著名的電子管前級不是用兩三百伏的嗎？筆者的設計是按照5670（6N3）電子管的靜態曲線而把負載電阻、柵極偏壓進行改變后選用60V的，因為典型的電子管電路兩三百伏的高電壓及低容量的濾波電容是產生噪音的罪魁禍?zhǔn)?。特別是高壓噪音影響最厲害！而低容量濾波電容又使電源交流噪音信號混入音頻中……筆者選用60V低電壓供電可使信噪比提高。

電子管及元件的選擇：1、適合低電壓工作的電子管有5670（國產型號是6N3）， 6DJ8/ECC88（國產型號是的6N11），兩種管各有優點：用6DJ8則聲音較5670（6N3）清晰純凈一點，而5670（6N3）比較醇厚些，最后筆者選用了5670（6N3），注意：6DJ8與5670（6N3）的腳位是不同的，不能直接代換，關于6DJ8與5670（6N3）的資料可以到 音響資料去下載。2、線路板采用電路設計軟件設計，把元件排列得整整齊齊，左右對稱，講究美觀大方，并采用1.5-1.6mm厚的環氧玻纖線路板，并且采用鍍銀工藝，印藍色油高檔化。3、T1 要加上較大的散熱器。4、電源部分的電解電容耐壓必須有80V以上，電子管燈絲電源的電容則不用那么高。5、0.1uF的電容采用飛利蒲藍色的高級MKP電容（也可以用WIMA或湯姆遜MKP電容）6、電阻：電源部分用1/4W五色環金屬電阻，音頻部分的全部采用美國DALE電阻，音質很好、R1、R2阻值的選取最關鍵（選得好膽味最佳、噪音低，否則噪音大，版面所限在此不詳細的描述，本廠生產的成品板上印有數值，在此不給出是防止同行盜版的）7、信號耦合電容很重要：可以用瑞典RIFA電容或德國的WIMA電容，飛利蒲藍色MKP電容。不同的品牌有不同的音色，具體喜好各位發燒友自有妙法，在此不多描述了。

試聽過程：音源用馬蘭士CD機，后級功放用400W雙32V環牛配ME-308電流負反饋甲類功放，電子管前級用一只50W雙22V的環牛將兩組22V串接成單44V接到電子管前級的電源部分，電子管燈絲電源部分用該變壓器的一組11V電壓接入。音源經一只ALPS藍色高級音量電位器后接入本電子管前級，然后把電子管前級放大后的信號接到ME-308電流負反饋甲類功放的音頻輸入端，注意：信號線一定要用高品質的屏蔽線，全部焊接完畢檢查無誤后通電，經過1分鐘左右的電子管預熱，首先試驗噪音問題，發現電位器完全關閉或全開時噪音都很小（用萬用表交流毫伏檔測量僅有20mV的噪音電壓，夜深人靜時坐在正常聽音位置是聽不到噪音的）。電位器開至一半時則略大一些（注意：噪音問題因不同的功放而不同，用ME-308電流負反饋甲類功放噪音很小，而用TDA7294/TDA7293及LM4766等集成類功放噪音會大一些，原因是集成功放增益大，調小一點噪音會小一點）。

試完噪音就開始試放音樂聽：把雨果CD《情竹》放入CD機，經過聆聽并與晶體管前級相對比，發現本電子管前級比晶體管前級層次分明，空間感豐富，高頻細膩耐聽，長時間聆聽也不覺得刺耳，而且人聲甜美、低頻自然。證實了這樣的結論：經過電子管前級放大的聲音會獲得清晰分明的層次感、豐富的空間感、細膩的高頻、自然的低頻、甜美的中頻！解決晶體管功放生硬的缺點，能濾除音源殘留的數碼信號，令音樂信號更純凈，電子管的大動態和軟失真的特性可以令音色更柔美！ 投資少快速的升級方法令您驚喜萬分！
