Hi—Fi是英文High—Fidelity的縮寫，即高保真的意思，是指逼真地還原音源信息，即原汁原味。本文向讀者介紹一款高保真發燒Hi—Fi功放組合，全部制作成本僅需幾百元，制作調試極易，非常適合廣大工薪階層的音樂愛好者制作，該組合音質極其純真通透、纖細和清晰。有興趣的朋友可自制一套與市面上千多元的機子比試一下！

    該Hi—Fi組合原理圖如圖1所示：音源（CD、VCD、LD、DVD等）由該Hi—Fi組合的信號選擇開關進入音量、音調、平衡、等響、展寬電路LM1036N，為使音樂信號表現力更自然、更逼真，更接近于原汁原味，由LM1036N輸出的音樂信號輸入BBE2150AD音效增強清晰處理器進行智能化地還原出逼真的原音信號（即原汁原味），經BBE輸出的信號由高速低噪音雙運放“皇上皇”NE5535N（美國Signetics公司生產，比NE5532N還好，發燒友也稱之美國大S集成）將信號放大推動功率放大級TDA1514A×2，功率放大后的信號由左右音箱進行音樂的Hi—Fi重放。

    圖2是信號輸入切換開關TDA1029的典型應用電路，TDA1029是飛利浦公司推出的一片用于音頻領域的立體聲四路高保真音源切換集成電路，其工作電壓6—23V，典型值12V，總諧波失真僅為0.005%，信噪比優良（S/N=120dB）是信號切換集成的精品?？勺鹘M裝或更換功放機信號選擇開關用。

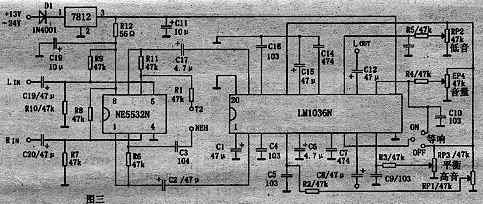

    本Hi—Fi組合的音量、音調、平衡控制電路采用美國國家半導體公司（NS）的高品質音調電路LM1036N，LM1036N是采用直流電平控制音調（高、低音）、音量、平衡的雙聲道集成電路，采用直流電平控制的優點是高低音調節量互不影響，音量電位器采用國產普通品也無噪音，控制非常平滑，LM1036N具有頻響補償，寬范圍單電源（9—18V，典型值12V），信噪比高（輸入0.3rns，90dB）等特點，是發燒級集成電路。LM1036N音調控制范圍>15dB，音量控制范圍>80dB，失真小于0.03%。圖3為L(zhǎng)M1036N的典型應用電路，NE5532N為美國Signetics公司產品，在電路中的作用是將信號進行一級放大并有展寬作用（T2、NEH點短接時起展寬作用，該功能對卡座效果好），以適用于不同音源的需要。對于已擁有功放機的音樂愛好者，也可以將原功放的音量音調平衡電路采用圖3的電路取代，令功放機音質得予改善。

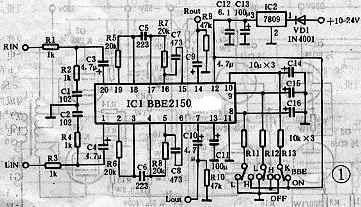

     Hi—Fi的意思為逼真地還原音源信息 ，即原汁原味，本文介紹的Hi—Fi組合除了全部采用Hi—Fi級發燒器件外，能真正做到Hi—Fi的功臣非BBE技術莫屬了！BBE是美國BBE Sound Inc公司推出的用于大幅度改善聽音質量的一種音效增強清晰技術，該技術通過彌補揚聲器和耳機的一種固有缺陷來恢復聲音的清晰度，賦予音樂信號更自然、更逼真的還原能力，使音樂表現力更接近于原汁原味。BBE技術應用領域包括廣播音響、專業音響、發燒音響、民用音響（CD、VCD、LD、DVD、電視等），BBE可加裝于任何功放機、電視機中令其音質升級。有關BBE技術在很多電子刊物均有介紹，在此不作講述了。現推薦筆者認為各項指標、性能均很好的BBE2150AD的BBE電路（見圖4），BBE2150AD是日本JRC公司產品，工作電壓4.5—13V典型值9V，工作電流9V時為8mA，具有直通和BBE功能。BBE的處理程度有2檔程度選擇，圖4為其應用電路，該電路采用了電源反接保護及三端穩壓，因而加裝于各種功放機、電視機時可取原機中的電源，而無需另備電源，加裝非常方便。

    擔任本Hi—Fi組合的信號放大推動功放的是采用NE5535N，NE5535N是美國Signetics公司產品，它比高速運放之皇NE5535N還好，具有高的開環頻響，高的單位增益帶寬，轉換速率比NE5535N還要高，被發燒友稱之為高速低噪雙運放“皇上皇”。NE5535N可直接代換4558、4560、LM833及NE5532N等，代換后音質將有顯著改變，音質純真通透，更加清澈，NE5535N的應用電路與NE5532N一樣，相信廣大發燒友已經精通，在此不畫出電路圖，無謂占用版面。

    眾所周知，很多功放機都有100W×2左右的功率，但應用于家庭中通常其音量只開1/5—1/4左右，也就是只開10—30W左右的功率，開大了耳朵就要受罪了，刺叭也受不了并會使音樂失真，因此一般幾十平方米的家庭有“黃金功率”30W左右的音響器材最為適合。本文介紹由2塊飛利浦公司專為數字音響而設計的功放電路TD1514A作為本Hi—Fi組合的雙聲道功放電路（如圖5所示，圖中另一聲道省略不畫，另一聲道與該圖一樣）TDA1514A的輸出功率大：Pout =50W（VP =±27.5V），轉換速度高：15V/μs，信噪比優良85dB，紋波抑制75dB，THD—0.08%，TDA1514A的工作電壓：±9—±30V，TDA1514A電路設有等待、靜噪狀態，具有過熱保護、短路保護、功率管安全工作區保護以及靜電放電保護。低失調電壓，高紋波抑制，而且熱阻極低。應用電路圖5電路的特點：采用恒流負反饋式和具有直流伺服系統（直流伺服電路主路是用來精確修正TDA1514A電路在取消負反饋的對地隔直電容后，輸出直流電位的漂移）。用線性元件電阻RA（0.5Ω2W）把流過揚聲器音圈的電流取樣反饋給功放輸入端，使放大器以固定電流方式驅負載，揚聲器受電流控制振蕩而發聲。特點是當重放頻率到了低頻及諧振峰附近時，恒流式電路增強了低音的力度和高音的解析力，使整個系統的重放音色聽起來豐滿厚實又清晰明快，很有電子管功放的韻味。

    采用集成功放大批量的一致性有充分保證，最大的特點是立體聲平衡度好，在可靠性及性?xún)r(jià)比方面均遠優于分立元件功放。

    元件選擇：為確保本Hi—Fi組合能做到Hi—F級，各電路中的無極電容均要采用進口CBB金屬化無感電容，耦合電容用日本高級電容，所有電阻均采用5色環精密（±1%）金屬膜電阻，集成電路一定要用正品，不能用廉價的水貨。

    電源部分：為了能有效的提高整機的瞬態特性和高頻特性，前后級電源要分別供電。實踐證明前置級電路電源特性對整機的重放特性有重要影響，因此TDA1029、LM1036N、BBE2150AD、NE5535N均使用有源伺服電源電路進行供電，有源伺服電源電路的特點是其輸出電壓穩定，噪音極低，能保證前級的高頻特性及瞬態特征。圖6是該有源伺服電源電路。

    功放級電源相信廣大發燒友都非常熟悉，所以在此不給出電路圖，筆者建議制作時整流二極管用6A的大電流二極管如6A07等，濾波電容應使用大水塘如6800UF—10000UF/50V的南韓SANWHA金色印字電容，金色印字是發燒級專用電容，日本黑金剛紅寶石也是非常好的發燒電容。該電源板最好加上3—5A的保險管，以確保安全。前后級供電可用一只200—300W雙18V+雙12V的環形變壓器，雙18V是功放級電源，經整流濾波獲得約±25.5V直流電源，采用雙18V的電壓只要市電不超過260V，整流濾波后的電壓就不會超過TDA1514A的最高工作電壓±30V。該變壓器的雙12V可供有源伺服電源電路進行整流濾波等供電給前TDA1514A級電路用。

    組裝方面：功放機箱目前市面上有出售，也可以郵購得到，價格50—150元左右，具體視不同的機箱有不同的方案，全部電路按圖1的組合原理圖中的順序逐一連接即可，但必須注意信號線要用優質屏敝，電源線要粗而短，并且注意一點接地的方法，這樣可防止產生噪音，TDA1514A的輸出端與揚聲器接口中加上用專業銀觸點繼電器制作的喇叭保護器，以確保揚聲器的安全。

    實際組裝若只有一臺唱機的話TDA1029可以省略，有錄音卡座可在卡座中安裝上LM1894N×2動態降噪板，本Hi—Fi若需增加卡拉OK功能可加進M65831AP或M65839SP等，若要實現一對音箱產生三維空間感環繞聲音場，可在TDA1029與LM1036N之間增加一塊3D音場處理器，若要將本Hi—Fi組合組成多聲道功放可將音量音調板換為由UPC1892四聲道環繞聲處理器，并相應增加前置放大及功放（如TDA1521、LM1875等）。

    只要正確組裝檢查無誤后即可試聽。筆者的試聽感覺是該Hi—Fi組合音質極其純真通透，聽起來音質溫暖、細膩、親切、甜美，總體上的低音力度和彈性好，高音清晰和纖細，營造出的音樂信號更自然，更逼真，是真正的Hi—Fi功放組合。
