簡單實用的TDA2822M集成功率放大器

電子科技大學學生 樂興余

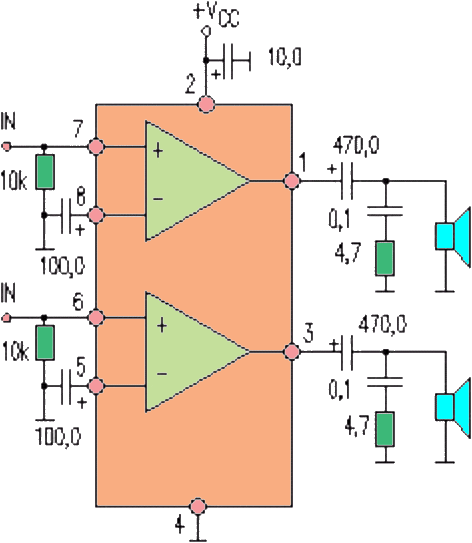

我們寢室的同學都習慣在宿舍吃飯或看課外書時聽點音樂，用隨身聽只能獨自欣賞，如何讓本室的同學共同欣賞呢？現在介紹一個用TDA2822M制作的功率放大器，其最大的特點是物美價廉，僅用3V的電源，在宿舍停電時用兩節電池即可放出令對門同學無法入睡的聲音。這對喜歡自己動手，手頭缺錢的同學，再合適不過了。本校電子創造室第一次新成員培訓就是制作該功放。經過三十多名同學的實踐，其效果甚佳，小小的一塊電路板（4×5.5cm2）放出的聲音可與便攜式收錄機相媲美。

下面介紹一下與該功放板配套音箱的制作，本人采用的是兩只4英寸揚聲器。該揚聲器為紙盆、泡沫邊、4Ω、5W。然后在學校小賣部花5毛錢買了個紙箱作箱體，剜兩個比揚聲器口徑略小的洞，將揚聲器裝上即可。最后將箱子密封，壓上重物，以免共振。最后連接、調整試聽。以愛華273隨聲聽為音源，放一首任賢齊的《傷心太平洋》，其聲音宏亮，低音豐富，震撼強烈，毫無交流聲。
