采用SRSM62434F設計制作的HL－SRS3D聲場處理器可完全實現SRS3D(SRS三維立體聲場，即模擬家庭影院)、SRSMono(SRS單聲道)模擬立體聲效果。其中，直通方式適合已經過SRS3D處理的音源或非標準立體聲錄制音源；SRS3D方式適合杜比AC－3信號源及其它編碼信號等標準立體聲音源；SRSMono方式適合單聲道輸入音源，如一般收音信號、電視音頻信號等。
　　HL－SRS聲場處理器可作為獨立音響效果處理器安裝在CD、VCD等信號源與功放機之間單獨使用，也可直接加在原有CD、VCD、功放機內使用，僅需聯接信號輸入、輸出線即可。它加裝在原功放機內使用時將功放機音量電位器輸入、出線斷開，將入線接處理器信號輸入端，出線(電位器中心抽頭)接處理器信號輸出端，將處理器電源接功放機電源處即可。為可靠遙控起見，將紅外接收頭靠前面板有孔處安裝好。處理器機內安裝位置是提高安裝質量的關鍵，可根據實際情況調整，以不影響原機信噪比為最佳。在VCD機內加裝時，直接接在VCD音頻端即可。

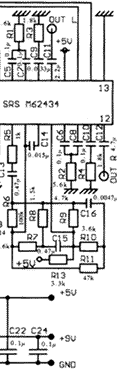

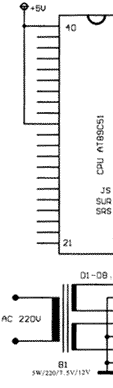

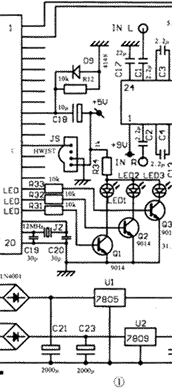

　　HL－SRS聲場處理器的原理電路如圖1所示。

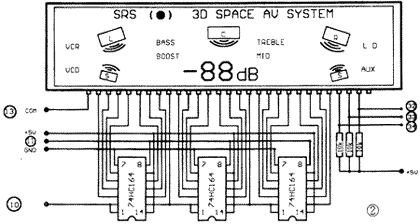

　　圖2所示為L(zhǎng)CD顯示屏及驅動顯示電路。該電路可顯示音量、音調、聲場、中置電平的分貝數。通常狀態下顯示主音量分貝數，調整音調時顯示當前調整的高、低音分貝數，調整中置聲空間聲場時顯示其調整電平分貝數。當處于SRS3D放音方式時，該電路顯示五聲道聲場圖形，調整各功能參數時，屏上對應顯示閃動。顯示屏由74HC164及CPU{32}、{33}、{34}腳驅動顯示，為單COM端設計。顯示屏①腳為
　　COM端，接CPU{13}腳。顯示屏為負顯，背景光源供電電壓為8V。如用SRS處理器上9V供電時應考慮串接兩只二極管1N4001降壓使用，并為三端穩壓集成電路AN7809增加散熱片，也可從SRS板上5V穩壓前引電源,增加一只AN7808供電，以減小AN7809負荷。

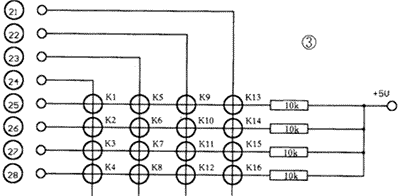

　　圖3所示是由CPU的{21}～{28}腳引出線組成的鍵盤矩陣。{25}～{28}腳通過10k電阻上拉，組成16鍵鍵盤。圖4所示為兩種輸出接口電路，分別適用于后級“低電平”和“高電平”靜音。其中DW為5V穩壓二極管，用來避免接口電壓高于5V損壞CPU。
　　本文介紹的聲場處理器CPU的{14}腳可轉發處理器接收到的遙控信號。在VCD機中加裝時，可將VCD機的紅外接收頭信號輸出線端斷開，從接收頭端引線至CPU的{12}腳，{14}腳轉發信號，再引線至信號輸出線端即可。這樣接收頭能可靠控制處理器及VCD的整機操作。SRS板接在VCD音頻輸出端即可。
