一、 電路原理與特點

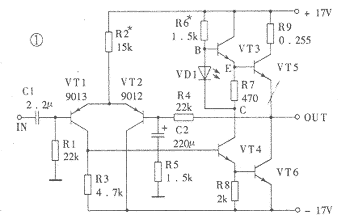

1.功放部分（見圖1）

　　由VT1、VT2組成差動放大電路，每管靜態電流約為0.5mA。R3為VT1的集電極負載電阻，VT1與推動級VT4之間為直接耦合。輸出級由兩只型號相同的NPN型大功率晶體管VT5、VT6組成，而沒有采用互補對稱推挽電路。輸出管VT6對于負載（揚聲器）來說是共發射極電路，而VT5則是射極輸出電路，因此是不對稱放大。但實驗測試表明，整個放大電路在取消大環負反饋（將R5短路）時的開環失真卻很小，而且主要是偶次諧波失真。這個功勞應該歸功于推動級電路。推動電路是本機最具特色的電路，它的作用和效果與傳統的RC自舉電路相比，有過之而無不及。VT4為集－射分割式倒相電路，分別由其集電極和發射極輸出一對大小相等、方向相反的信號。VT4對于輸出管VT6來說為射極輸出電路，電壓放大倍數小于1。從VT4集電極輸出的信號通過交流電阻很小的發光二極管VD1，加到輸出推動管VT3的基極。VD1的正向?qū)▔航导s為1.9V左右，可看作一個噪聲很小的穩壓二極管，它使得VT3的發射極電阻R7兩端的直流電壓UEC基本不變，約比VD1的穩壓值小0.7V。對交流信號而言，R7是與VT3的發射結電阻相并聯的。VT3和VT5組成同極性達林頓式復合管。因此推挽放大的上臂是由一級共射放大電路（VT4）和二級射極輸出電路（VT3、VT5）構成的， 而推挽電路的下臂是則由一級射極輸出電路（VT4）和一級共射放大電路 （VT6）構成，可見是不對稱的推挽放大電路。故在選擇放大管時，這幾只管子的電流放大系數也不必配對。 這一點在工廠大批量生產時尤為重要，可以大大降低成本。該樣機各管β值如下：β1=β2=110， β3=50，β4=90，β5=70，β6=90。也就是說，要把β值較大的管子優先安排為VT4和VT6。該功放電路的開環電壓放大倍數約為504，閉環電壓放大倍數由R4和R5決定， 約為15.7。甲類推挽功率放大電路的理論最高效率為50％，該樣機實測最大不失真輸出電壓的有效值為11V，折合成輸出功率約為15W（8Ω），靜態功耗約為40W，因此最高效率為37.5％。當無信號輸入時，效率為零，40W功率幾乎全部消耗于兩只輸出管上，因此要加上足夠面積的散熱器，并且保證通風情況良好。
　　總之，該功放有以下特點：(1)功率輸出管的電流放大系數不需配對；(2)用筆者設計的推動電路取代了傳統的自舉電路，頻率響應好；(3)輸出電壓幅度大；(4)電路簡單、調整容易、便于制作。

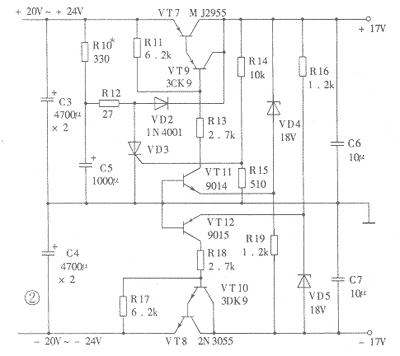

2.穩壓電源部分（見圖2）

　　由于功放為OCL電路，輸出端與揚聲器直接耦合，故一般應加裝延時保護電路，但由于該機采用了具有短路保護及軟啟動功能的±17V雙路穩壓電源，故省略了這部分電路。正負穩壓電路均采用集電極輸出式調整電路，效率高且具有短路保護功能，但不能夠自啟動。VT7、VT9組成復合電源調整管。VT11為取樣放大管。由于VT11的基極接地，故發射極電位必須為－0.7V才能使它工作于放大狀態。所以R19的下端不能接地，而是接至－17V。所以，如果萬一負輸出電源對地短路，將會使 VT11的發射極與基極間的電壓為零，從而使VT11截止，這樣調整管VT9、VT7因得不到基極電流也截止，結果使得正輸出電源電壓為零。由于正、負穩壓電路是對稱的，故當正電源對地短路時，也會使負電源電壓為零。功放電路的輸出端省卻了揚聲器保護電路的原因也在于此，萬一有一只輸出管發生擊穿短路，另一只輸出管也會由于上述保護功能而得不到電源電壓，這樣揚聲器中就不會有大的直流電流通過，從而有效地保護了揚聲器。
　　該電源的輸出電壓基本上由VD4、VD5兩只穩壓管的穩壓值決定，約比它們的穩壓值低0.7V左右（即減去VT11、VT12的發射結直流壓降），故對兩只穩壓管要仔細挑選配對。
　　輸入端濾波電容器每邊采用兩只4700μF的電解電容器并聯使用，而輸出端的濾波電容器每邊僅采用一只10μF的無極性電容器。通過樣機實測，當輸出電流為2.4A（滿載）時的紋波電壓很?。赫娫磦?cè)為0.8mV，負電源側為1.25mV。此外，波形并非100Hz的鋸齒狀，而是頻譜較寬的噪聲狀。
　　該電源的穩壓性能之所以較好，一是由于集電極輸出式穩壓電路的調整管具有一定的電壓放大倍數，二是由于取樣電路的取樣比等于1，輸出端的電壓變化直接通過VD4、VD5耦合到了取樣放大管VT11、VT12的發射極。
　　為了消除一般OCL電路開機時通過揚聲器的沖擊電流造成的“噗”聲，該電源還設計了軟啟動電路。其工作原理如下：開機后，濾波電容器C3上的正電壓通過R10向C5充電，C5上的電壓按指數規律上升。該電壓通過R12及VD2加到正電源輸出端，同時通過R16為VT12的發射極提供電流，使負電源也同時啟動。電源電壓達到正常值后，正輸出電壓通過R14給單向可控硅VD3提供觸發電壓而使它導通。VD3導通后，其陽極電壓降低到0.7V以下，故二極管VD2截止。C5上的電壓通過R12和VD3放電。延遲時間由R10、C5時間 常數決定，本例中此常數為0.33秒，開機時音箱中一點兒聲響都沒有。
　　該電源的效率很高，調整管集電極和發射極之間電壓降至1V時，輸出電壓仍可保持穩定。若市電交流電壓為220V時，穩壓電路的輸入電壓設定為±22V（帶額定負載），則可以使穩壓電源在市電變化±10％時，仍工作在最佳狀態。若以調整管壓降為7V計算，在滿負荷2.4A時的管耗約17W，因此只需較小的散熱器，此時效率在70％以上。當調整管壓降為3V時，效率為85％。
　　總之，該電源電路特點是：具有軟啟動功能；具有正負電源分別短路或同時短路的保護功能，可省去揚聲器保護電路；高效率，約70～85％以上；低紋波系數。

二、制作與調整要點

1.元器件的選擇
　　功率輸出管VT5、VT6選用東芝的2SC3281，β在70～110之間。實驗時也曾選用過三肯的2SC 2922，但發現容易產生高頻自激。推動管VT4選用NEC的2SD401，β值為70～90，VT3也用2SD401，β在50～70之間。當輸出管的β值在100以上時，VT3、VT4也可選用國產管3DG130（3DG12）。輸入級VT1、VT2可選用9012或9015等，β值在100左右，不宜太高，但要求配對；也可選用P溝道結型場效應晶體管，但耐壓應不低于40V(因手頭無此類管子，故未曾實驗)。電阻的功率R6、R10應選1W以上，R7、R16、R19應選1／2W以上，其余不作要求。電阻 R9采用兩只1W、0.51Ω電阻并聯，作為測量時取樣使用。穩壓管VD4、VD5應選1W以上功率的。單向可控硅可選1A電流的任何型號。
　　電源部分的VT7、VT8選用MJ2955和2N3055或其它互補配對管，要求β大些，最好大于80。推動管VT9、VT10選用中功率管3CK9、3DK9等，β值在50～80之間。取樣放大管VT11、VT12選用9014和9015，β值大于100。還要注意正負電源各對應管的β值應該相近，即大致配對。電容C1、C6、C7選用滌綸或聚丙烯電容。穩壓電源輸入濾波電容C3、C4采用四只4700μF35V優質電解電容兩兩并聯使用。
　　電源變壓器功率容量應不小于100VA，次級交流電壓雙18V，電流3A以上。整流管可用1N5401。
2.調整要點
　　電源部分幾乎不需要調整。如果電源不能自啟動，則應適當減小R10的數值，但應在滿載時能夠自啟動的前提下盡量大一些，以增大延遲時間。功放部分的調整可歸結為兩項；一是調整R2使輸出端電位等于零；二是調整R6使R9上的壓降等于0.3V，此時末級靜態電流約為1.18A。注意一開始可將電流調得稍小些，如0.9A，等預熱一段時間以后再調到上述規定的數值。
3.電路的變通
　　該功放電路稍加改動即可變?yōu)?OTL電路，此時穩壓電路可以省去負電源部分。OTL電路雖然技術指標的測試結果不及OCL電路，但音色卻別有風味。OTL電路由于使用了輸出電容器，雖然會影響頻率特性，但卻使揚聲器的安全得到了保障。限于篇幅，此處不再贅述。

三、主要技術指標

　　該功放的主要技術指標如下：最大輸出功率為15W（8Ω）；頻率響應為5Hz ～ 44kHz (－1dB,10W,8Ω）；電壓增益為24dB；輸入靈敏度為0.7V(rms)。
　　經過反復試聽對比，大家一致認為該功放在播放人聲時 ，嗓音顯得寬厚圓潤，流暢自然，能將演唱者的感情表達得很好。小提琴的表現不毛不燥，解析力很高。但對于動態范圍較大的交響樂來說，本功放則顯得有些力不從心，但覺得低頻量感比較適中，能將各種樂器的輪廓刻畫出來。雖在大動態時顯得遜色一些，因為它畢竟只有15W的有效值功率。因此它作為家庭欣賞音樂用極為合適，達到了預期的設計目的 。
