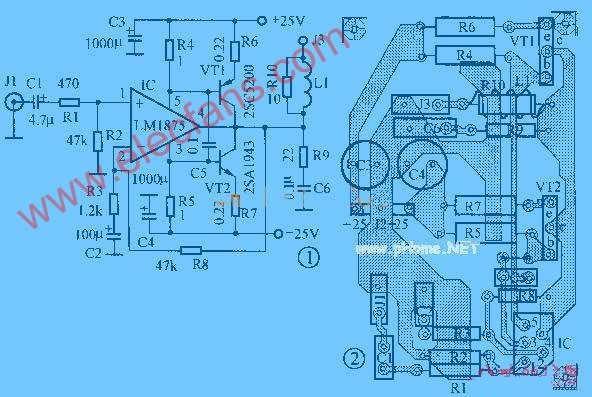

電路如圖1所示，芯片IC采用美國NS公司的LM1875，它具有音色柔美，失真低（0.015%），在小功率時頗有名機風范，廣受好評。輸出管采用音色較為溫暖柔和的東芝大功率對管2SA1943，2SC5200（VCM=180V，ICM=12A，PCM≥120W，fT=30MHz）。本電路的原理如下：當音頻信號經C1、R1輸人到IC正相輸人端①腳時，接在IC正、負電源的供電電阻R4、R5的電壓將隨信號發生變化，由于 R4、R5又是功率管的偏置電阻，當信號達到要求幅度時功率管VT1、VT2導通，這樣LM1875的功率得到了擴展。當采用±25V供電時，在8Ω的負載下，輸出功率可達30W以上。

印制板圖見圖2（雙聲道需兩塊），裝配要點：由于IC的負電源與金屬帽相通，故IC與散熱片之間要加絕緣片和足量的硅脂，功率管的散熱片要用正品，在長時間工作時不應燙手，否則應加大散熱片。由于IC的靜態電流為70mA左右，故R4、R5的取值決定了功率管的導通點，本電路當IC輸出電流接近1A時功率管即導通，R4、R5要用3W無感電阻。功率管選用進口正品，并進行配對，誤差盡可能小（3%以內），這對于音樂的清晰度尤為重要。輸出端的線圈L1用φlmm漆包線在3W無感繞線電阻R10上密繞10匝。電源部分（見圖3、圖4）采用150W雙18V優質環形變壓器，35V/4700μF的濾波電容4只、35V/100μF兩只、100V/0.1μF兩只，保險管FUSE1、FUSE2使用4A的。
