本立體聲功率放大器是以集成電路TDA2030A為主組成的立體聲功率放大器，其采用典型的功率放大電路，具有失真小、外圍元件少、穩定性高、頻響范圍寬、保真度高、功率大等優點，同時采用四運放GL324A對輸入音頻信號進行處理及高、低音進行控制，從而更加保證輸出聲音的音質。這是一款很適合無線電愛好者和音響發燒友自制的音響套材。本功率放大器實際聆聽，高音柔美細膩，低音豐滿圓潤。

一、工作原理

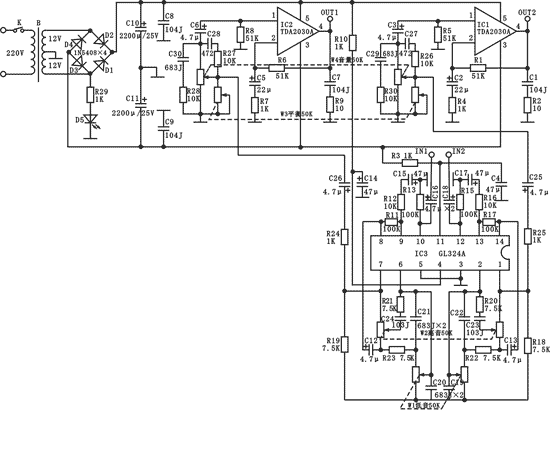

      本立體聲功率放大器所用的核心芯片是國際通用高保真音頻功率放大集成電路TDA2030A。本電路由三 個部分組成，即電源電路、左右聲道的功率放大器及輸入信號處理電源（四運放）。電源變壓器將220V交流電降為雙12V低壓交流電，經橋式整流后變?yōu)椤?8V的直流電，作為功放及運放的供電電源，D5、R29組成電源指示電路，以指示電源是否正常，開關K為電源開關。

      四運算放大器GL324A（或LM324）及外圍元件組成高、低音控制電路及音頻輸入信號的處理電路，C16、C18分別是兩路信號的輸入耦合電路，W1是兩路低音控制電位器，W2是兩路高音控制電位器，C25、C26是輸出耦合電容。GL324A的4腳與11腳分別是正、負電源的接線端，3、5腳是接地端。

       兩路功率放大器用的集成電路是TDA2030A，其1腳為正相輸入端，2腳為反相輸入端，C3、C6分別為左、右兩路的輸入端耦合電容，R1、R4、C2構成IC1的負反饋電路，R6、R7、C5構成IC2的負反饋電路，以提升音質。其5腳、3腳分別接正、負電源，4腳為輸出端，負載接4Ω的揚聲器時，其有效功率可達20W，W3是兩路平衡電位器，W4是兩路音量電位器。

二、焊接與安裝

      一般先裝低矮、耐熱的元件，最后裝集成電路。應按如下步驟進行焊接與安裝：（1）清查元器件的數量及質量，并及時更換不合格的元件；（2）由孔距確定元件的安裝方式，電阻器采用臥式安裝，滌淪電容器、電解電容器采用立式安裝，并都要求緊貼電路板。（3）插裝IC1、IC2務必小心，腳全部插進后再焊接，并注意與散熱器的孔位吻合。各焊點加熱時間及用錫量要適當，防止虛焊、假焊及短路，焊后剪去多余引腳，并檢查所有焊點，確認無誤后方可通電測試。同時還要注意電源變壓器初、次級與開關及電路板的接線，不得有誤，IC1、IC2用自攻螺絲與散熱器相連。

三、測試與組裝

      1、通電測試

      全部元器件及插件焊接完后，經過認真仔細檢查后方可通電測試，用萬用表直流電壓檔測量正、負電源應是±18V左右，發光二極管D5發光，接上音柱后，手觸碰輸入端IN1、IN2，應有較強的感應信號，說明電路正常。如沒有較強的感應信號，說明功放電路沒有工作，需進一步檢查IC1、IC2、IC3及周邊元器件安裝焊接是否正常。
