摘要：本應用筆記介紹了一種通過簡單的按鍵接口和三片MAX5456/MAX5457立體聲、對數抽頭數字電位器實現音量均衡、調節的方案。

MAX5456/MAX5457立體聲、音頻電位器為雙路、對數抽頭數字電位器，帶有一個簡單的按鍵接口，在音頻產品中用于控制、均衡音量。每個電位器有32個抽頭點，可替代機械式電位器。MAX5456/MAX5457利用Maxim專有的SmartWiper?控制結構，無需微控制器控制，提高了滑動端的瞬變速率。首先將/DN / /BAL或/UP / /BAL1保持為低電平1s，然后，在最初的4s內滑動端可以以4Hz的頻率變化，此后則能夠以16Hz的頻率變化。音量控制模式下， MAX5456/MAX5457的滑動端同時改變，調節兩個聲道的音量，并保持聲道之間的平衡。在均衡控制模式下，MAX5456/MAX5457用于調節聲道0和聲道1之間的平衡，并保持音量不變。其他特性包括：單電源或雙電源供電、無雜音切換、-90dB (典型值)靜音模式、上電時復位到-12dB滑動端位置、(THD + N) = 0.01%以及16引腳QSOP/TQFN微型封裝。

用數字電位器處理交流信號時，需要考慮以下因素：首先，必須將交流信號偏置到直流電源電壓范圍內；其次，數字電位器每級變化通常只是提供一個等效的電阻增量，總的端到端電阻會在不同器件之間存在較大差異，例如，有些類型的數字電位器會存在±30%的變化量。（詳細信息請參考應用筆記161：Using a DS1802 Push-Button Digital Potentiometer to Create an Audio Preamp with Attenuator和應用筆記1828：Audio Gain using Digital Potentiometers for more information。）


For Larger Image

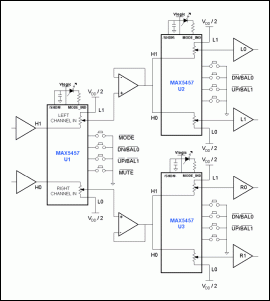

圖1. 利用三片MAX5456/MAX5457 IC構成的音量調節、均衡電路

利用附加的MAX5456/MAX5467可以實現多揚聲器配置的音量控制。觸發/MODE輸入在音量控制和均衡控制之間切換MAX5457的工作模式，可以用LED輸出指示兩種不同模式。在圖1應用電路中，U1用于控制立體聲輸入信號的平衡和音量，并為U2、U3構成的音量衰減器提供左、右聲道輸出。在音量控制模式下，通過U1的/DN / /BAL0或/UP / /BAL1按鍵改變主控制器的音量。如需調節平衡，則觸發/MODE引腳使U1切換到均衡模式，通過/DN / /BAL0或/UP / /BAL1進行調節。

U2和U3分別構成左、右聲道的音量衰減控制。調節U2的平衡，來自U1的左聲道信號在L0、L1進行調節；同樣，調節U3的平衡，來自U1的右聲道信號在R0、R1進行調節。參考MAX5456/MAX5457數據資料進行音量、平衡調節。一般情況下并不使用U2、U3調節音量，但有時也可以用來補償音頻通道的不匹配。

應用電路中U1的前級運算放大器用于線性放大或為立體聲音頻信號源提供高阻輸入，以驅動MAX5456/MAX5457。MAX5456/MAX5457 IC的最小端電阻為7kΩ, U1左、右聲道輸入端的等效阻抗為7kΩ (最差情況下)，或10kΩ (標稱值)。U1輸出端的兩個放大器用作緩沖器，限制負載對THD指標的惡化。U2、U3輸出端的四個放大器可以減小電位器電流，放大輸出信號，以驅動揚聲器。
