彩色電視接收機自動增益控制(AGC)電路分析

本文詳細介紹彩色電視接收機自動增益控制AGC(Automatic GainContr01)電路設計分析。

在彩色電視傳輸系統中，由于接收環境不同或外界干擾以及器件老化等產生的影響，接收到的信號的強弱可能變化很大。當信號較弱時，圖像對比度變小，清晰度差且同步不穩定，無法成像。而信號較強，將使后級放大器進入飽和區和截止區，導致信號嚴重失真，而且還會將同步脈沖切割掉，得不到良好的圖像。這將影響用戶正常觀看電視節目。
1 自動增益控制(AGC)電路 http://www.brongaenegriffin.com/soft/study/auto/2010/2010021067902.html
自動增益控制(AGC)電路不論在早期的分立及小規模集成電路中，還是在如今超大規模集成電路中，都擔負著重要作用，一般包括以下方面：圖像幅度控制電路；伴音幅度控制電路；色度信號控制電路。

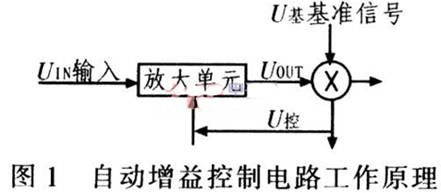

自動增益控制(AGC)電路的工作原理如圖1所示，設定一個基準電平(U基)，通過檢測電路，根據信號電平的實際情況自動調整放大電路的增益，使輸出穩定在基準電平上，即UOUT≈U基。




2 彩色電視接收機故障分析
如果彩色電視接收機控制電路出現故障或失效，則電視機可能會出現諸如無圖像、畫面反向、畫面出現噪點、伴音小或失真、無色彩或色淡等故障。由于我國各省市問廣播電視發射系統所采用的設備不同，傳輸過程中使用不規范的放大器等，造成各地電視接收機在不同地區接收效果不同：某些地區能正常接收，而有些地區則無法正常接收，所以AGC電路設計就顯得十分重要。

2．1 中放電路設計不當所引發的故障
以三洋公司CA768lO為主器件的康佳A系列電視機出現圖像上部扭動及場不同步的現象。經過實際操作檢查，使用該系列電視機接收無線信號時。確實存在圖像扭動及不同步現象，并采用示波器觀察視頻輸出信號，行、場同步信號均被壓縮，即比標準信號幅度低。

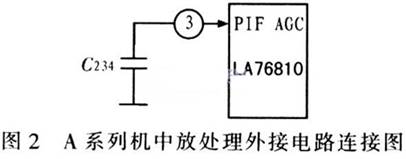

然而，采用康佳A系列電視機收看較標準的有線信號時，則未出現上述故障。因此，可以斷定是不標準的電視信號導致的，且電視信號已嚴重偏離國家標準。圖2為康佳A系列電視機的中放外接電路連接圖。

?

由于同步信號已被壓縮，因此對于非標準信號，其唯一方法就是改善圖像中頻放大電路，即通過改變中放AGC濾波電容的容量來改變中放電路的起控點和起控時間，這樣分離出的電視信號相對標準，重顯圖像能夠在電視機可控范圍內正常、穩定。通過試驗，將C234由68 nF改為20 nF，故障消失。電視機接收功能正常，信號接收穩定。

2．2 AGC電路導致電視機白平衡調試時死機及數據丟失
康佳生產的超大規模器件主導的第二代超級電視機，其核心器件是由德國微科公司生產的，型號為VCT3801、VCT3803。該系列器件將CPU與解碼器合二為一，大大簡化電路板布線，便于大規模批量生產。然而在實際生產中，卻出現白平衡自動調試時突然死機，以及經過調試的彩色電視機在開關機數次后出現數據丟失，畫面呈現偏色等現象。導致生產效率下降，僅為正常生產的50％，即使勉強調試正常的彩色電視整機也帶有嚴重的質量隱患。

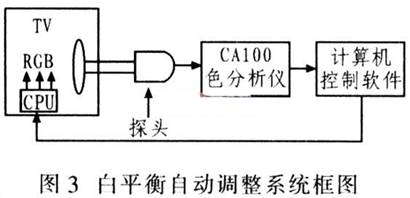

1)白平衡自動調試原理由于采用總線技術，使用第二代超級器件的S系列電視機開機時，CPU會自動檢測視頻及R、G、B信號，并進行適當調整，以確保色彩鮮艷、真實。R、G、B 3個信號幅度數據存儲于存儲器中，該存儲器數據是電視機出廠前由白平衡自動調整系統確定。圖3給出白平衡自動調整系統框圖。




圖3中，CAl00色分析儀對通過探頭檢測的電視機色溫坐標進行處理后，得到(x、y)值，將(x、y)值送入計算機的相應控制軟件，將經過軟件處理的數值與基準(x、y)值相比較，產生一個差異值，經過軟件換算確定需要的R、G、B幅度再送人電視機CPU中，CPU立即調整視頻信號R、G、B幅度，不斷循環，直到探頭檢測的(x、y)值與基準值相同時，計算機停止自動調整，并將此時的R、G、B幅度數據寫入存儲器中。

2)S系列機故障產生原因分析故障出現后，由于計算機自動控制，因而最初認為故障原因可能是：計算機主機配置太低；色分析儀故障；外界干擾；計算機與電視機CPU通信有障礙。但通過逐個故障檢測，基本上排除了上述原因。因此，S系列機的中放處理采用TDA4472，通過調整RPl20電位器，該器件將自動輸出RF-AGC電壓，但由于RPl20電位器生產是中電刷位置不一致，導致TDA4472輸出的RF-AGC電壓不同，進而導致視頻信號幅度不同，由于視頻信號幅度不一致，因而每臺彩色電視的CRT亮度不一致。

S系列電視機在設計系統時為了加快白平衡調試速度，設置了軟件學習功能，即在調試時，系統軟件自動提取上一臺電視機的R、G、B數據，以此為依據進行調整。這樣，由于亮度不一致，系統軟件具有自動學習功能，導致調試時系統軟件將進入一個盲區，可能會超出系統軟件控制范圍。一旦超出，整機就出現突然死機現象。即使勉強調試正常，但因處于控制邊緣，極易導致整機數據丟失，偏色現象。為避免上述現象，將RF信號調整改為AV信號調整。避開AGC電路對視頻信號的影響，這樣批量生產時個體間差異不是很大，且在CPU控制范圍內。
通過上述調整，S系列機白平衡調整過程中的故障現象不再出現，大大提高了生產效率，且消除了質量隱患。所以，不論是在生產中還是沒計產品過程中都要十分重視AGC電路的作用。

3 結束語
本文介紹AGC電路在彩色電視接收機中的應用分析。針對所出現的故障進行詳細分析，并給出相應的解決方法和措施。這樣大大提高了彩色電視機的生產質量和效率。因此，自動增益控制電路在彩色電視生產中具有重要作用。
