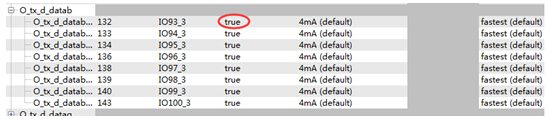

進行第二個方案，解決數據對齊的問題。 加入FastIO設置，效果也沒有明顯示的改善。

　　最終考慮，還是用同步時鐘把RGB-HS-VS打一拍同步進來試試看， 代碼也非常簡單，如下所示。

?

　　出來的效果是讓人滿意的。之前的所有彩色灰階，顯示正常，如下所示。

　　準備收工舉杯慶祝的時候，發現最后一關仍然沒過，那就是該死的256黑白灰階，還剩下一條亮線了，按照一般應用，都是圖片疊加文字，是能混過去的。因?yàn)榈搅诉@一步好像沒什么可以調整了，設計太簡單了，也曾想過，那就這樣吧，M5的性能也就只能到這里。

　　亮線的問題除了跟數據有關，也跟時鐘有關，PCLK的電流設置到16mA，帶來增加驅動能力的好處，同時也會增大電平翻轉的過沖。如下圖所示，綠色的方波是我們想要的最佳波形，紅色波形卻是實際的情況，拿張M5的電路，示波器測試一下即可驗證。

　　如果能把過沖收拾掉同時能保持16mA的電流，這個信號就是完美的。我們希望是這樣，現在還剩下一個看似不重要的參數仍然可以調整，叫做Slew-Rate?？瓷先ザ际悄J(rèn)最快的Fastest（default），都已經最快，還是什么可調節呢，我們不是要求最快的嗎？

　　由于英文不太好，百度搜索了一下Slew-Rate的意思。

　　slew rate 就是電壓轉換速率（Slew Rate），簡寫為SR，簡稱壓擺率。其定義是在1微秒或者1納秒等時間里電壓升高的幅度，直觀上講就是方波電壓由波谷升到波峰所需時間。

　　如下圖所示。

　　也就是說slew-rate是能夠影響PCLK方波輸出的爬升的時間，slew-rate越快，翻轉速度越快，過沖越大，反之爬升的時間越慢，過沖就越少。這跟運算放大器通過調節電容控制轉換時間是一致的，slew-rate的調節跟調整電容器是類似的，有電容就有可能吃掉過沖干擾。

　　分析完畢，在primace的軟件設置如下。

　　運行結果比想象中的要好，如下所示， 灰階的亮線也是不見了，非常干凈?？梢允展ぃ乱徊阶吡?。

　　見高清大圖

　　對于應用來看， Fastest的Slew-Rate未必如其名，速度是最快的，它可以導致其它問題的產生，適當微調各類參數，有時也會有意想不到的好結果。當然也證明了CME-M5的IO是有能力實現150MHz的高清視頻傳輸。

　　此文僅作拋磚引玉，實際問題還得實際分析，如果能對大家有一定借鑒，那將是莫大的榮幸。

　　作者：京微雅格系統應用工程師 楊雪峰
