這里要先介紹I2C總線中幾個專有名詞：

l 發送者：將數據發送到總線的設備

l 接收者：從總線接收數據的設備

l 主設備：產生時鐘信號、啟動通信、發送I2C命令和終止通信的設備

l 從設備：監聽總線、能被主設備尋址的設備

l 多主設備：I2C能夠擁有多個主設備，而且每個主設備都能夠發送命令

l 仲裁：當多個主設備請求使用總線時，決定哪一個主設備可以占用的一個過程

l 同步：同步多個設備時鐘信號的一個過程

上面是從宏觀上對I2C總線介紹了下，接下來將深入細節研究其通信過程：

n 串行數據傳送：

在總線備用時SDA和SCL都必須保持高電平狀態，只有關閉I2C總線時才能使SCL鉗位在低電平。在I2C總線數據傳輸時，在時鐘線高電平期間，數據線上必須保持有穩定的邏輯電平（也就是說在數據傳輸期間只有時鐘線低電平期間，才允許數據線上的電平發生變化）。

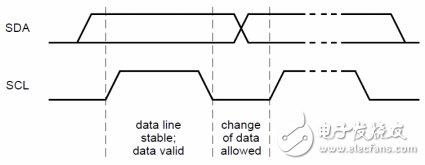

圖 7_3 串行數據發送

因此在如圖7_3中對于每一個時鐘脈沖期間一比特的數據將會被傳送，SDA只能在時鐘信號為低電平時才能改變。下面是代碼中發送一字節的函數：在循環體內每次將dat內的最高位移出到CY中，進而賦值給SDA（這時SCL為低，SDA可改變）。接著拉高SCL并保持5us，最后再拉低SCL實現一個時鐘脈沖將dat中最高位送出。依此循環8次實現將dat全部傳出。

//------------------------------------------------

//向I2C總線發送一個字節數據

//------------------------------------------------

void I2C_SendByte（uchar dat）

{

uchar i;

for （i=0; i《8; i++） //8位計數器

{

dat 《《= 1; //移出數據的最高位

SDA = CY; //送數據口

SCL = 1; //拉高時鐘線

Delay5us（）; //延時

SCL = 0; //拉低時鐘線

Delay5us（）; //延時

}

I2C_RecvACK（）;

}

n 開始和結束條件：

命令不會沒有任何預兆直接發送的，每一個I2C命令的發送總是開始于開始條件并結束于終止條件。這里所謂的開始條件和終止條件起始也是由SCL和SDA組合形成的（如圖7_4）。

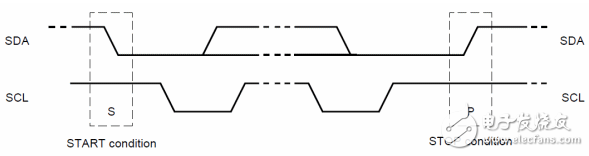

圖 7_4 開始和結束條件

如果時鐘線保持高電平期間，數據線出現由高到低的電平變化，則會啟動I2C總線，此時為I2C的起始信號：

//------------------------------------------------

//I2C起始信號

//------------------------------------------------

void I2C_Start（）

{

SDA = 1; //拉高數據線

SCL = 1; //拉高時鐘線

Delay5us（）; //延時

SDA = 0; //產生下降沿

Delay5us（）; //延時

SCL = 0; //拉低時鐘線

}

若在時鐘線保持高電平期間，數據線出現由低到高的電平變化，則會停止I2C總線的數據傳輸，此時為I2C的終止信號：

//------------------------------------------------

//I2C停止信號

//------------------------------------------------

void I2C_Stop（）

{

SDA = 0; //拉低數據線

SCL = 1; //拉高時鐘線

Delay5us（）; //延時

SDA = 1; //產生上升沿

Delay5us（）; //延時

}

開始條件之后I2C總線被認為是忙狀態，只有當停止信號之后其他主設備才能使用該總線。此外，當開始條件之后主設備能夠多次發出開始信號。這些開始信號和第一次發出的開始信號類似，他們后面經常會跟從設備的地址。這樣可以方便實現在I2C總線忙期間，當前占線的主設備可以和不同的從設備進行通信。

n I2C數據傳送：

I2C總線上傳送的每一個字節均為8位，但是每啟動一次I2C總線，其后的數據傳送字節數是沒有限制的。同時每傳送一字節的數據后面都要跟隨一個接收者回應的應答位（低電平為應答信號，高電平為非應答信號），當全部數據發送完畢后主設備發送終止信號。

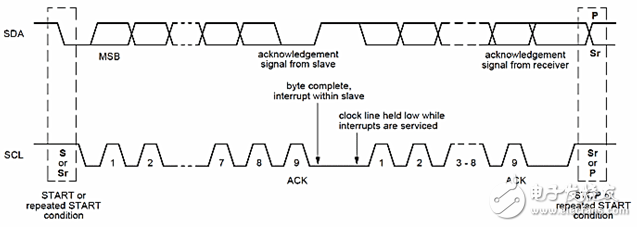

圖 7_5 數據傳送圖

所以在上面向I2C總線發送一字節的數據的代碼的最后有一個I2C_RecvACK（）函數。（如下）該函數負責接收接收者發送過來的應答信號，也即圖7_5中的第9個時鐘脈沖的期間的相應操作。

//------------------------------------------------

//I2C接收應答信號

//------------------------------------------------

bit I2C_RecvACK（）

{

SCL = 1; //拉高時鐘線

Delay5us（）; //延時

CY = SDA; //讀應答信號

SCL = 0; //拉低時鐘線

Delay5us（）; //延時

return CY;

}
