lcd1602是一種工業字符型液晶，能夠同時顯示16x02即32個字符。lcd1602液晶顯示原理 lcd1602液晶顯示的原理是利用液晶的物理特性，通過電壓對其顯示區域進行控制，有電就有顯示，這樣即可以顯示出圖形。

　　lcd1602指令表：

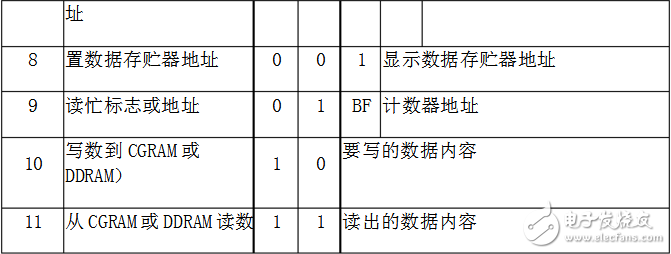

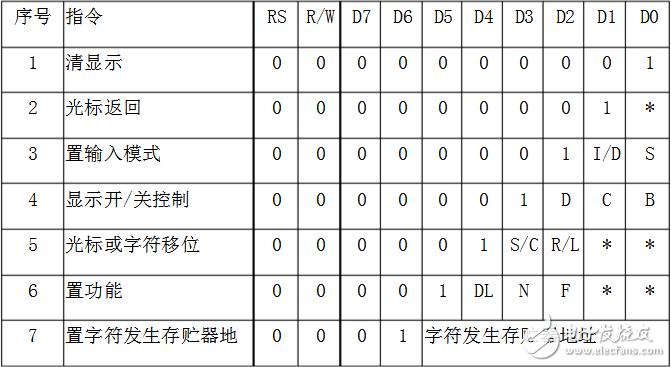

　　lcd1602液晶模塊內部的控制器共有11條控制指令，如下表

　　lcd1602指令說明：

　　lcd1602液晶模塊的讀寫操作、屏幕和光標的操作都是通過指令編程來實現的。（說明：1為高電平、0為低電平）

　　指令1：清顯示，指令碼01H，光標復位到地址00H位置。

　　指令2：光標復位，光標返回到地址00H。

　　指令3：光標和顯示模式設置 I/D：光標移動方向，高電平右移，低電平左移 S：屏幕上所有文字是否左移或者右移。高電平表示有效，低電平則無效。

　　指令4：顯示開關控制。 D：控制整體顯示的開與關，高電平表示開顯示，低電平表示關顯示 C：控制光標的開與關，高電平表示有光標，低電平表示無光標 B：控制光標是否閃爍，高電平閃爍，低電平不閃爍。

　　指令5：光標或顯示移位 S/C：高電平時移動顯示的文字，低電平時移動光標。

　　指令6：功能設置命令 DL：高電平時為4位總線，低電平時為8位總線 N：低電平時為單行顯示，高電平時雙行顯示 F： 低電平時顯示5x7的點陣字符，高電平時顯示5x10的點陣字符。

　　指令7：字符發生器RAM地址設置。

　　指令8：DDRAM地址設置。

　　指令9：讀忙信號和光標地址 BF：為忙標志位，高電平表示忙，此時模塊不能接收命令或者數據，如果為低電平表示不忙。

　　指令10：寫數據。

　　指令11：讀數據。

　　lcd1602RAM地址映射及標準字庫表：

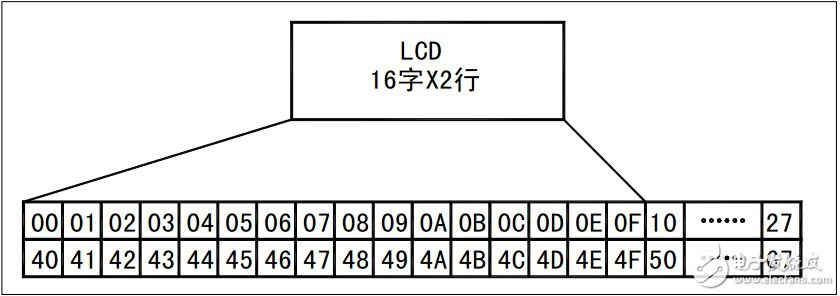

　　液晶顯示模塊是一個慢顯示器件，所以在執行每條指令之前一定要確認模塊的忙標志為低電平，表示不忙，否則此指令失效。要顯示字符時要先輸入顯示字符地址，也就是告訴模塊在哪里顯示字符，下圖是lcd1602的內部顯示地址。

　　例如第二行第一個字符的地址是40H，那么是否直接寫入40H就可以將光標定位在第二行第一個字符的位置呢？這樣不行，因?yàn)閷?xiě)入顯示地址時要求最高位D7恒定為高電平1所以實際寫入的數據應該是01000000B（40H）+10000000B（80H）=11000000B（C0H）。

　　在對液晶模塊的初始化中要先設置其顯示模式，在液晶模塊顯示字符時光標是自動右移的，無需人工干預。每次輸入指令前都要判斷液晶模塊是否處于忙的狀態。lcd1602液晶模塊內部的字符發生存儲器（CGROM）已經存儲了160個不同的點陣字符圖形，如上圖所示，這些字符有：阿拉伯?dāng)?shù)字、英文字母的大小寫、常用的符號、和日文假名等，每一個字符都有一個固定的代碼，比如大寫的英文字母“A”的代碼是01000001B（41H），顯示時模塊把地址41H中的點陣字符圖形顯示出來，我們就能看到字母“A”了。
