放大鏡成像原理圖

放大鏡的成像原理 表面為曲面的玻璃或其他透明材料制成的光學透鏡可以使物體放大成像，光路圖如圖1所示。位于物方焦點F以內的物AB，其大小為y，它被放大鏡成一大小為y'的虛像A'B'。放大鏡的放大率 Γ=250/f' 式中250--明視距離，單位為mm f'--放大鏡焦距，單位為mm 該放大率是指在250mm的距離內用放大鏡觀察到的物體像的視角同沒有放大鏡觀察到的物體視角的比值。

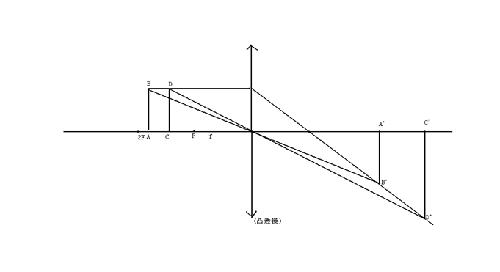

圖1-02凸透鏡放大原理(實象)? ?? ?

注:f-焦距,F-焦點

由圖可知，當物體處于2F一F之間時，所成的像有放大作用，且越是靠近F點其放大倍率越高。例：如圖AB和CD是同樣大小的物體在經凸透鏡成像后，分別成像是A’B’和C’D’。由于CD更靠近F點,所以像C’D’>A’B’但事實上操作起來，由于物體須在2F一F之間，所以距離放大鏡較遠。且所成的像為倒立的，要用附加設備才能使之正立，不容易直接視像，但通過光屏能接受到，我們稱其為實象。所以手持放大鏡不采用此種放大原理。

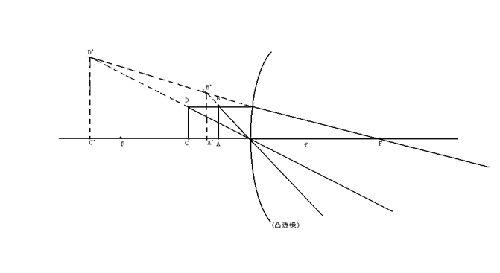

圖1-03凸透鏡放大鏡原理(虛象)

?注:f-焦距,F-焦點????

當物體在F以內時，經過凸透鏡的光線是發散的，不能另一側會聚成像，如圖1-03，AB不能在對側成像。但當人眼通過凸透鏡看物體時，由于發散光線反方向會聚的原因,在物體的一側，仍能看見該物體的像，也具有放大效果，正立的像，這種像不能用光屏接受到，我們稱之為虛象，如圖AB不能在對側成像，但能在同側成一個虛象A’B’.且當物體靠近F點，其兩條發散線夾角越小，反方向會聚點越遠越高，所成的虛象越大，由圖可知，CD較AB更靠近F點，所成的像C’D’>A’B’利用凸透鏡成虛象原理時。物體只須在F內,因而放大鏡離物體較近，而且虛象是正立的，不用使用附加設備，能夠很方便使用。由此可知，放大鏡采取的是凸透鏡成虛象的原理。 ??? ?

放大鏡的放大倍率只決定于物體與鏡面的距離，當物體在F內時，越靠近F，其倍率越大。凸透鏡的屈光度只決定f的大小，也就是限制物體移動的范圍，如果凸透鏡的屈光度比較小，要有明顯的放大效果，放大鏡要移動較大距離，這樣離物體較遠，不方便使用，如果屈光度太大，物體又離鏡太近，同樣不方便，所以放大鏡的屈光度一般為10D左右。

放大鏡的直徑?jīng)Q定物體的可視范圍，直徑越大能同時有放大效果的視野也越大，所以閱讀是盡量選用直徑較大的放大鏡。
