6W-30W非隔離LED日光燈設計及應用

LED日光燈相比傳統日光燈可以節電至少30%以上，且壽命方面是傳統日光燈的5~8倍。目前日光燈的設計局限主要在散熱設計、電源設計2個方面。散熱設計由最初的全PC管，到現在半PC半鋁管結構逐漸演進，每家的散熱設計也各有所長，目前整個行業對散熱的重視和散熱設計也較1年前成熟許多；因為是新一代的節能產品，所以從產品定義的開始就對電源提出了很高的要求，主要表現在高性能、長壽命、小體積、低溫升、高可靠性等。

FT880是一款針對市場上現有客戶對LED日光燈的各種要求最新開發出的新一代產品，具備以下特點：

1）FT880使用500V高壓工藝制程制造，使得電路具備動態自供電、反饋零電流供電、2ms超快速啟動等特點，長期工作電路更可靠；

2）電路可以配置為Buck、Buck-Boost、Boost等電路拓?fù)?，方便不同LED應用需求。

3）FT880具有PWM\PFM工作模式，使得電路可以應用專利的“全電壓恒流技術”且可以靈活配置為不同工作模式滿足不同拓?fù)浜蚅ED配置；

4）芯片工作頻率可調，而且可以配置為固定關斷時間模式，使得電路應用更加靈活；

5）針對LED應用增加線性調光、PWM調光功能，可以從外部輸入調光信號，也可以使用FMD的專利LED調光方式；

6）芯片具備2級電流檢測機制，可以同步檢測LED短路異常，可靠保護LED；

7) 芯片7.5V的超低工作電壓，使得芯片工作于典型值1mA的低功耗狀態，有效外圍器件價格和體積。

8）芯片可同時配置為光耦反饋型，達到電路批量生產免調，且以低成本實現了輸出開路保護。

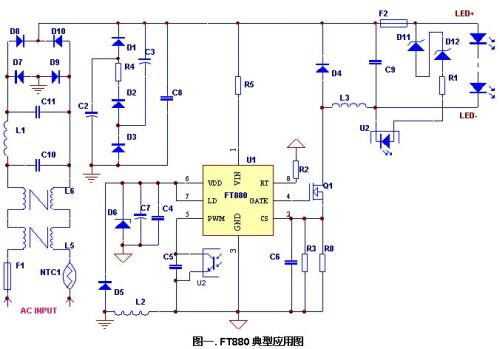

如圖一所示FT880典型應用方案，本方案采用了高效率的低邊Buck拓?fù)浣Y(jié)構，使用了專利的“全電壓恒流技術”“零電流供電技術”，采用了被動PFC電路提高方案功率因素，輸出光耦實現開路保護同時降低了輸出電壓耐壓，驅動LED的功率范圍為6W~30W，該方案還具有如下主要特點：

■全電壓輸入范圍：90~277VAC，可以滿足全球范圍內使用

■專為日光燈鋁管增加屏蔽設計，鋁管內的屏蔽設計是必須的。

■超小體積設計，適合T8、T10日光燈PC管\鋁管(高10mm,寬13.6mm)

■高效率，效率達到90%

■符合能源之星功率因素大于0.9的要求

■整體溫升小于30℃

■全電壓電流精度±2%，使用專利全電壓恒流技術

■滿足EN55015B EMI要求

■空載功耗小于 0.3W

■具有輸出過壓保護、短路保護、過載保護、反接保護
