不僅如此，由于DC-DC轉換器能供應65mW的完整輸出，因此升壓后的輸出電壓也能被用來提供外部元器件所需的電壓。這樣，將能避免與接口連接相關的潛在問題。如連接至其它較高電壓IC或傳感器、驅動3V電壓LED，或提供足以驅動LCD或OLED顯示器的電壓。

為進一步改善系統效率，此新產品系列的微控制核心和數字外圍皆是以內部統一的1.7V電壓工作，在25MIPS的速度時僅消耗170uA/MHz。圖2為此全新微控制器系列的電源架構簡單示意圖。

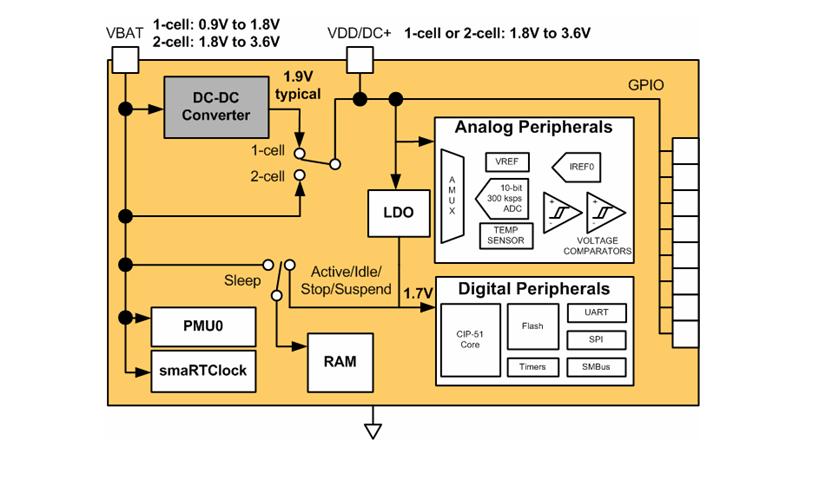

圖2：C8051F9xx電源架構

功能效率

當然，不是提供高效率的集成式電源供應系統就夠了，不同的工作模式和轉換次數，以及模擬、數字和通訊外圍都會影響系統的整體功耗。

低電源微控制器最需注意的技術規格就是待機和工作模式功耗的數據。如上所述，制造廠商通常會列出每兆赫茲多少毫安(mA/MHz)的數值來計算該設備所使用的各種時鐘速度。

關于這一點，當我們關注有效功耗時，便會直覺的認為就平均功耗而言，以高時鐘速率的MCU工作效率比低速率工作的MCU效率要高，這樣的看法通常都是正確的。當CMOS處理器的工作性能是在速度較快的情況下工作時，效率通常較高，于是我們便能將更多的精力放在低功耗待機或是關機模式上。

基于相同的原因，一個設計優良、快速的模擬/數字轉換器(ADC)也能提供高效率的系統表現。然而，在特定系統中，需要較長存取時間的高輸入阻抗可能會限制了ADC的速度。此外，為求電池供電系統中的ADC結果一致，一般會采用分立式的參考電壓，有時則會集成至微控制器中。然而，若這樣能在幾個百萬分之一秒得到高速ADC，則必須花費數毫秒等待參考電壓穩定，而系統就會花費多余時間在等待參考電壓的穩定從而消耗電池的壽命。

Silicon Labs新元器件所使用的ADC和電壓參考模塊提供市場上最短的喚醒和處理時間。其高速內部電壓參考可在1.7us內取得穩定，也就是在微控制器被喚醒后就準備好了，這讓300 ksps 10位ADC能立刻開始轉換。

通常，在混合信號微控制器中，相對簡單的比較器以中斷驅動，這能喚醒設備，并能某種程度地獨立于處理器核心之外工作。然而，通過增加ADC模塊一些“獨立”工作的機會，則可以實現更佳的電源效率。

最新推出的Silicon Labs ADC模塊可支持兩種模式，一種是連續采樣模式——執行連續16次的轉換，并在沒有微控制器介入的情況下自動累積結果；另一種為窗口比較器(window-comparator)模式——只有在結果落在特別數值的窗口時才會中斷微控制器，并能提供同步至DC-DC轉換器工作周期中最“安靜”部分的功能。

堿性電池并非唯一的電池選擇

針對這些微控制器中的DC-DC轉換器，多種單電池的化學性質適合用來提供介于1.5和0.9V的電壓。這些電池包括所有AA和AAA型的電池——堿性(Alkaline)、鎳氫(NiMH)、鎳鎘(NiCd)和鋰(Lithium)電池為主要的種類，其它還有鋅-空氣(Zinc-Air)和氧化銀(Silver Oxide)紐扣電池。

就其它電池類型而言，有些電池輸出是較高的，例如“硬幣型”鋰電池，其電壓介于3.0和2.0V之間。此外，也許還有其它的理由必須用到較高的供應電壓。通過將裝置的組態設定為“雙電池”模式，這樣的應用仍能利用超低功耗及高效率的優點。請再次參考圖2，您會發現DC-DC轉換器可完全停止工作，讓微控制器能支持介于1.8和3.6V的輸入電壓。

評估系統電池壽命

為了讓設計者能快速評估新設計的電池壽命，設計者一般需要了解復雜的技術規格，Silicon Labs提供了一個簡單、可下載的PC軟件工具，即“電池壽命評估器”。

無論是任何系統或應用，只要輸入設計人員所選擇的電池類型，以及“放電參數”，就是圖3所顯示的一些基本功耗參數，則此軟件會針對單、雙串聯，以及雙并聯電池組態的整體電池壽命進行比較，評估自動放電和存儲壽命。此軟件會輸出一個圖表，顯示電壓和時間的關系以及電池壽命的評估數據，如圖4所示。

?

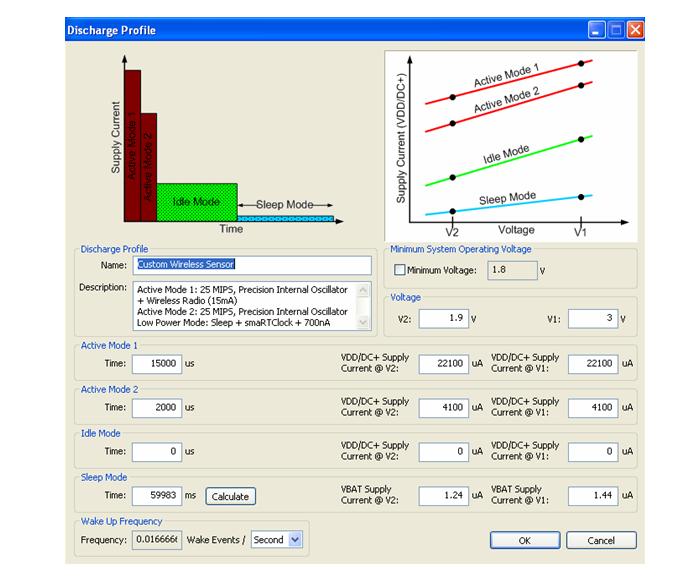

圖3：電池壽命評估放電工具?

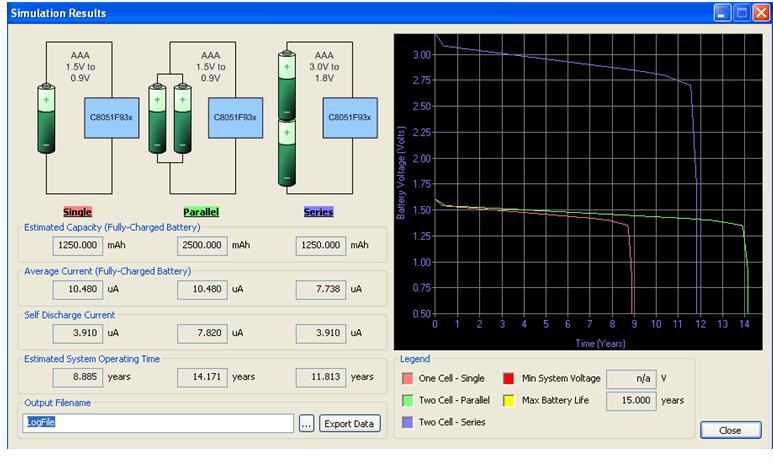

圖4：電池壽命評估模擬工具

通過使用以及利用測到或估計的數值去修改已存儲的“放電數據”，設計人員能評估不同的系統特性和電池組態選擇所造成的長期影響，甚至能比較同類的微控制器解決方案。

總結

?

通過在微控制器上集成高效率和最佳化的電源器件，現在已能打造一個以單顆電池工作，整體電壓低至0.9V的超低功耗且功能強大的系統單芯片。

Silicon Labs的全新C8051F9xx系列能以單電池方式工作，這在通用型微控制器市場相當獨特。在此同時，它還能支持全速25MHz處理、300ksps ADC不受限的工作，甚至可重寫此裝置的閃存。值得注意的是，除了以上這些特性外，還包括高達64KB片上閃存、4KB的RAM，4x4平方毫米元器件封裝。
